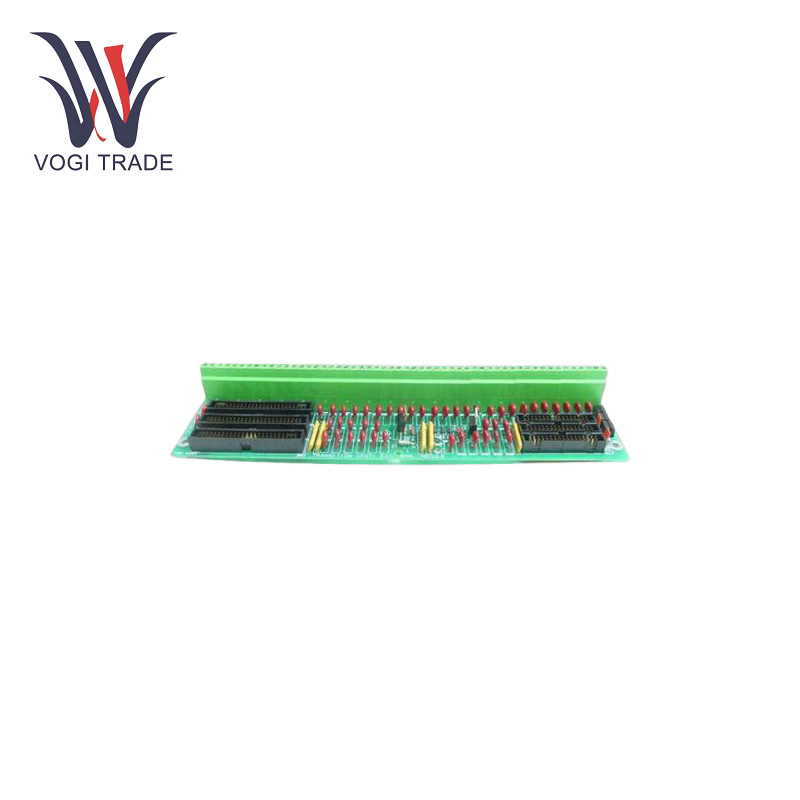

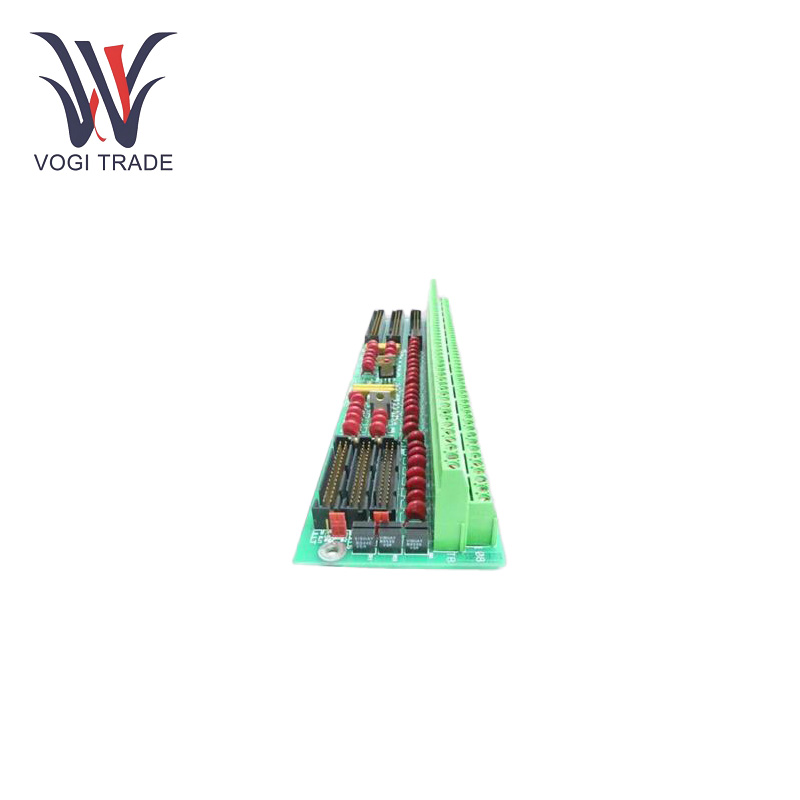

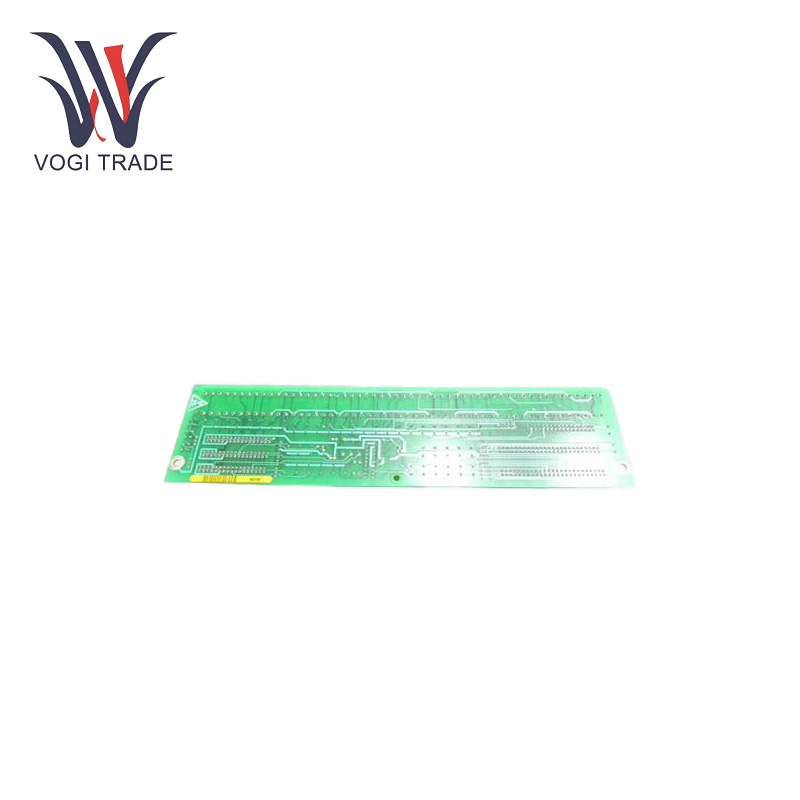

GE DS200CTBAG1ACC

پارامترهای عملیاتی

ولتاژ ورودی: 24 ولت DC

تیم عملیاتیمحدوده پراتور: -28 درجه سانتی گراد تا 55 درجه سانتی گراد.

اتصال دهنده ها: کانکتور سیگنال ionet برد 8pl stca، کانکتور سیگنال خروجی برد jaa tcca، کانکتور jai corebus، کانکتور jaj corebus، کانکتور سیگنال محور ولتاژ و جریان برد برد tcca jbb، کانکتور کورباس برد jee stca، کانکتور برد jpd tcpd tcpd powerx کانکتور سیگنال

پورت ها: پورت سریال RS-232 یک پورت سریال اتصال پوسته D 9 پین تشخیصی TIMN RS-232 روی کارت وجود دارد.

Resایستورها، خازن ها و دیودها: در مجموع 23 وریستور قرمز، 7 دیود و چندین مقاومت روی برد وجود دارد.

هیئت شماe:برد 6.25*4.25 اندازه استاندارد است که به راحتی قابل نصب و ادغام در سیستم می باشد.

ویژگی های محصول

نوع آنالوگپایان: به عنوان یک ماژول ترمینال آنالوگ، به عنوان یک برد ترمینال برای پردازشگر داده جهانی در سیستم GE Mark V Speedtronic استفاده می شود. سیگنال های آنالوگ از سنسورها و محرک های سیستم را خاتمه می دهد و یکپارچگی انتقال و پردازش سیگنال را حفظ می کند.

Comارتباط: GE DS200CTBAG1ACC دارای پیوندهایی برای پردازنده های ionet و arcnet است. کانکتور سیگنال ionet برد jx tcda سیگنال ionet را زمانی که سیگنال ionet به برد 8pl stca متصل می شود ارسال می کند.

Pانتقال سیگنال: کانکتور سیگنال برق برد jpd tcpd وظیفه حمل سیگنال خروجی برق 24 ولت DC توسط برد tcpd را بر عهده دارد و منبع تغذیه و توزیع بورد و سایر اجزای ترمینال را بر عهده دارد.

جامپرها: برخی جامپرهای سخت افزاری روی برد وجود دارد که به صورت دستی قابل جابجایی هستند، از جمله bj1-bj14 و bj15. این جامپرها اجازه می‌دهند که ورودی neg ورودی ma مربوطه به dcom و dcom به پورت نظارت RS-232 متصل شود، که با پدهای مسی معمولی پیچیده شده در پدهای صفحه ابریشمی رنگی شناسایی می‌شوند و پیکربندی‌های مختلف برنامه را ممکن می‌سازند.

دامنه کاربرد

تولید برق: GE DS200CTBAG1ACC توربین های گاز، بخار و بادی را در نیروگاه ها کنترل می کند. این می تواند سیگنال های آنالوگ را از سنسورهای مختلف از جمله سنسورهای دما، سنسورهای فشار، سنسورهای سرعت و غیره دریافت و پردازش کند تا از عملکرد ایمن و کارآمد توربین های بخار و فرآیندهای تولید برق اطمینان حاصل کند.

نفت و گاز: GE DS200CTBAG1ACC در سیستم های کنترل پمپ ها، کمپرسورها و سایر تجهیزات در فرآیند اکتشاف و تولید نفت و گاز، دریافت و پردازش سیگنال های آنالوگ از سنسورها، محرک ها و غیره برای اطمینان از عملکرد عادی و ایمنی تجهیزات استفاده می شود.

پتروشیمی: در فرآیند تجهیزات پتروشیمی می تواند سیگنال های آنالوگ سیستم های کنترلی مانند راکتورها و برج های تقطیر را دریافت و پردازش کند، فرآیند تولید را به طور دقیق کنترل و نظارت کند و راندمان تولید و کیفیت محصول را بهبود بخشد.
