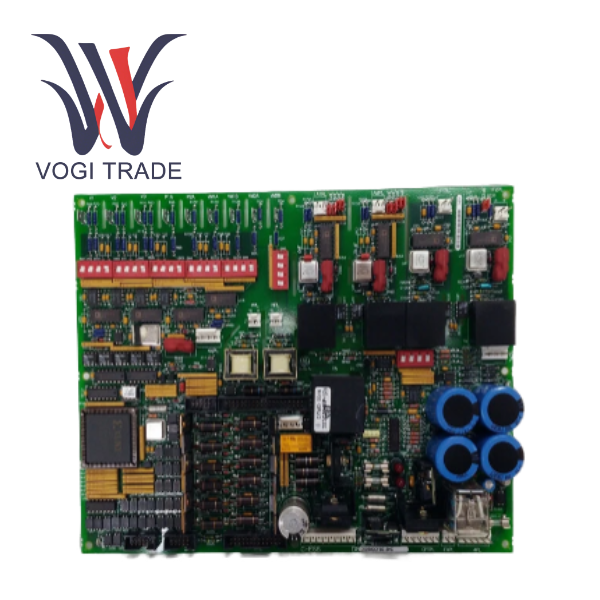

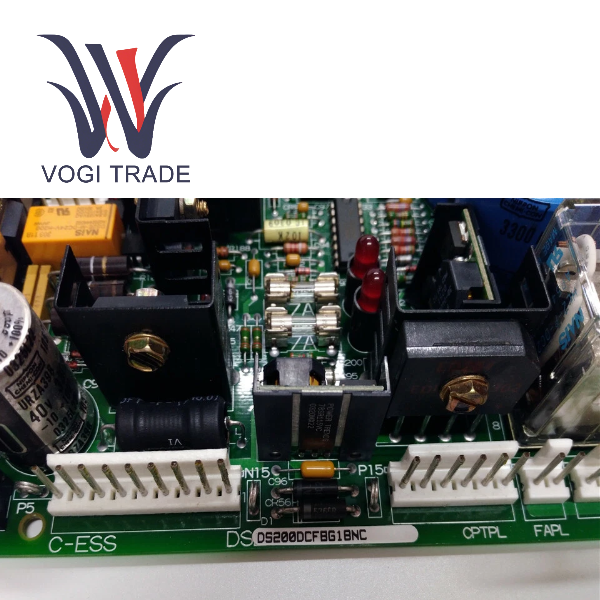

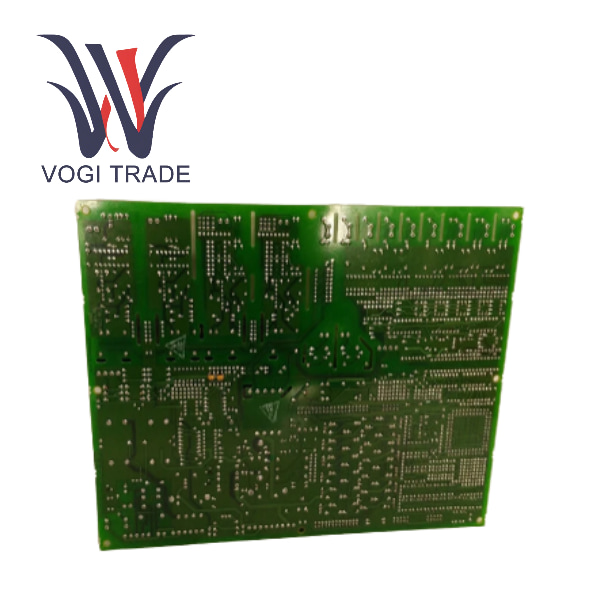

نام تجاری: GEتوضیحات: برد برقوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 7مدت پرداخت: T/Tبندر حمل و نقل: XiamenGE DS200DCFBG1BNC یک برد کنترل منبع تغذیه و بازخورد برای سیستم های درایو صنعتی جنرال الکتریک (مانند DC2000 و EX2000) است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
DS200DCFBG1BNC |
| Βελτιστοποιημένο για συμπαγείς διατάξεις PCB |
DS200DCFBG1BNC |
| کاتالوگ |
مارک وی |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
35*35*5 سانتی متر |
| ابعاد بسته بندی |
37cm*37cm*7cm |
| وزن |
1.5 کیلوگرم |
بررسی اجمالی محصول
بلوزهای قابل تنظیم روی برد (JP) و سوئیچ های DIP (SW) از تنظیم محدوده سیگنال و حالت ورودی با توجه به مدل راننده و نوع سنسور پشتیبانی می کنند.
توابع اصلی
مدیریت توان چند کاناله با راندمان بالا
ورودی 38 ولت AC یا 24 ولت DC را به ولتاژهای تنظیم شده +5 ولت، 15 ولت و 24 ولت DC مورد نیاز سیستم کنترل تبدیل کنید و برق AC 115 ولت را برای فن شاسی تامین کنید.
ورودی 38 ولت AC یا 24 ولت DC را به ولتاژهای تنظیم شده +5 ولت، 15 ولت و 24 ولت DC مورد نیاز سیستم کنترل تبدیل کنید و برق AC 115 ولت را برای فن شاسی تامین کنید.
نظارت دقیق سیگنال و بازخورد
بدست آوردن بیدرنگ مدار نوسانگر کنترل شده با ولتاژ (VCO).
سیگنال ولتاژ/جریان خط ac
ولتاژ پل Dc و ولتاژ موتور
آرمیچر موتور و جریان تحریک (از طریق سیگنال های شنت در سطح میلی ولت)
سیگنال آنالوگ به سیگنال فرکانس تبدیل می شود و سپس به برد کنترل اصلی (SDCC/LDCC) برای دستیابی به کنترل حلقه بسته و تشخیص خطا ارسال می شود.
پیکربندی سخت افزار انعطاف پذیر
بلوزهای قابل تنظیم روی برد (JP) و سوئیچ های DIP (SW) از تنظیم محدوده سیگنال و حالت ورودی با توجه به مدل راننده و نوع سنسور پشتیبانی می کنند.
نسخه BNC از منطق جامپر و طرح مدار بهینه شده برای افزایش قابلیت ضد تداخل و پایداری طولانی مدت استفاده می کند.
رابط یکپارچه درایو و کنترل
مدار درایو پالس گیت SCR داخلی به طور مستقیم آرمیچر و تحریک تریستور تحریک را کنترل می کند.
مجهز به رابط رله برای هدایت کنتاکتور اصلی (MA/MD)، سیم کشی خارجی را ساده می کند.
پارامترهای فنی
|
مورد |
توضیحات |
|
شماره مدل |
DS200DCFBG1BNC |
|
برق ورودی |
38 ولت AC (± 10٪) یا 24 ولت DC |
|
توان خروجی |
+5V/4A، ±15V/0.8A، ±24V، 115V AC |
|
بازخورد سیگنال |
پشتیبانی از خروجی سیگنال فرکانس VCO (0-500 کیلوهرتز) و سیگنال ولتاژ آنالوگ |
|
مکانیسم حفاظتی |
فیوزهای FU1 (115 ولت AC)، FU2/FU3 (±24 ولت DC) |
|
سیستم های سازگار |
DC2000، EX2000، CB2000، ME2000، GF2000، و غیره. |
GEDS200DCFBG1BNC عمدتاً در سیستم های درایو DC صنعتی برای کارخانه های نورد، بالابرهای معدن و نوار نقاله های بزرگ استفاده می شود.
کنترل تحریک ژنراتور (EX2000) در تنظیم دقیق ولتاژ و توان خروجی ژنراتورها عملکرد فوق العاده ای دارد.
کنترل قدرت خط تولید خودکار از PLC برای دستیابی به عملکردهای شروع و توقف موتور، تنظیم سرعت و حفاظت استفاده می کند.
