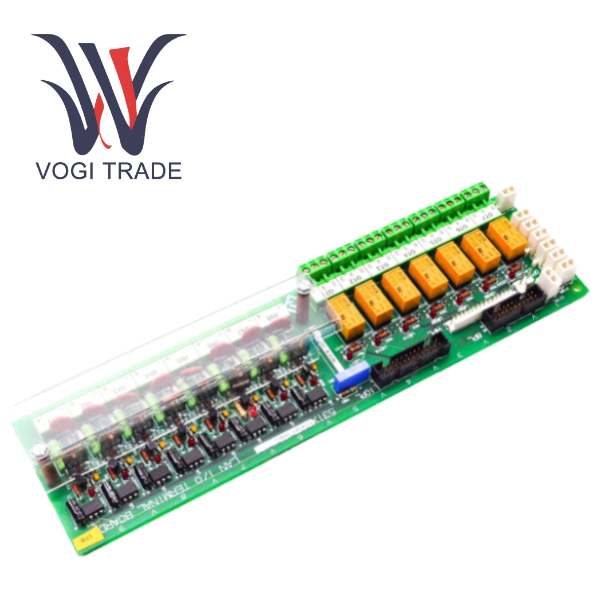

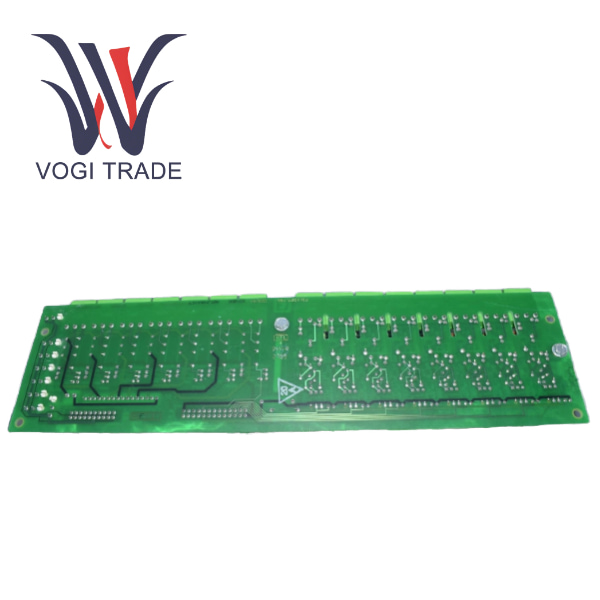

نام تجاری: GEتوضیحات: LAN TERMINAL BOARDوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 15مدت پرداخت: T/Tبندر حمل و نقل: XiamenGE 531X307LTBAKG1 یک برد ترمینال LAN، بخشی از گروه G1 است که به عنوان رابط بین دستگاه های کنترل و دستگاه های خارجی (مانند کنتاکتورها، نشانگرها، دکمه های فشاری و اینترلاک) در یک سیستم درایو (یا کابینت محرک) استفاده می شود.
| ساخت |
جنرال الکتریک |
| شماره مدل |
531X307LTBAKG1 |
| Βελτιστοποιημένο για συμπαγείς διατάξεις PCB |
531X307LTBAKG1 |
| کاتالوگ |
برد ترمینال LAN |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
33x7cmx4cm |
| ابعاد بسته بندی |
35cmx10cmx7cm |
| وزن |
0.6 کیلوگرم |
Rơle đầu raبهمتر
|
پارامترگربهory |
خاصیون ها |
|
محصولمواز |
531X307LTBAKG1 |
|
ورودیچنl |
8 کانال (IN1 - IN8) |
|
سیگنال ورودیدویدجنرال الکتریک |
24–230 ولت AC، 60 هرتز؛ 115–230 ولت AC، 50 هرتز؛ 24-250 ولت DC |
|
کنترل ورودیپلاسg |
8 (C11PL – C18PL)، 24 ولت DC |
|
رله خروجی |
7 کانال (OT1 - OT7)، تماس با فرم C |
|
تماس رلهتواناy |
0.6A @ 125V AC; 0.6A @ 110V DC; 2.0A @ 30V DC |
|
کانکتورهای اصلی |
8PL، 10PL، OPTPL، RPL |
|
سیستم های سازگار |
درایوها و سیستم های کنترل سری GE Mark |
محصولشاهکارپاسخ
GE 531X307LTBAKG1 هشت کانال ورودی 24-240 ولت AC/DC جهانی را ارائه می دهد که می توانند مستقیماً به سنسورها و تابلوهای مختلف در محل متصل شوند. این برد هفت خروجی رله را به طور همزمان برای کنترل بارهای پرقدرت مانند کنتاکتورها و چراغ های نشانگر یکپارچه می کند.
سیگنالهای ولتاژ بالا خارجی (تا 240 ولت AC) را به سیگنالهای منطقی 24 ولت DC که توسط برد کنترل درایو قابل تشخیص هستند، تبدیل کنید و عایق الکتریکی موثری را برای محافظت از سیستم کنترل هسته در برابر تداخل در محل و نوسانات ولتاژ بالا ایجاد کنید.
531X307LTBAKG1 متعلق به سری G1 است. در مقایسه با نسخه G2، به هشت سوکت ورودی کنترل 24 ولت DC اضافی (C11PL-C18PL) و یک رابط 8PL مجهز شده است که از سیگنال های ورودی AC پشتیبانی می کند و به عملکردهای جامع تر و سازگاری قوی تر دست می یابد.

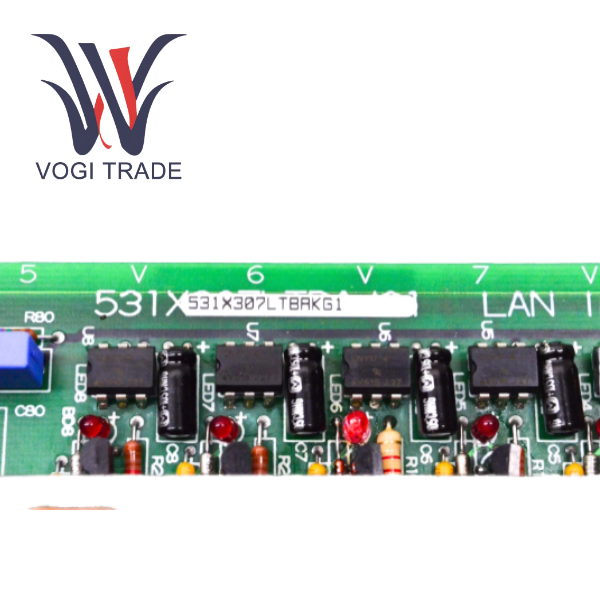

پانزده چراغ نشانگر LED روی برد (LED1-LED8 وضعیت ورودی را نشان میدهد، LED17-LED23 وضعیت رله را نشان میدهد) به وضوح وضعیت عملکرد تجهیزات را نشان میدهد و به میزان زیادی اشکالزدایی و تشخیص عیب در محل را تسهیل میکند.
برنامه Raبا
این به عنوان یک جزء اصلی جایگزین کارخانه در طول تعمیر و نگهداری و ارتقاء سیستم درایو GE موجود برای اطمینان از سازگاری و قابلیت اطمینان سیستم عمل می کند.
برد ترمینال GE به عنوان یک ماژول رابط بین PLC و محرک های میدانی (مانند کنتاکتورها و رله ها) در کنترل خطوط تولید خودکار عمل می کند.
این به عنوان یک جزء اصلی جایگزین کارخانه در طول تعمیر و نگهداری و ارتقاء سیستم درایو GE موجود برای اطمینان از سازگاری و قابلیت اطمینان سیستم عمل می کند.
مقایسهشرط بندیWeenنسخه های G1 و G2
|
شخصیتریستیک |
G1 |
G2 |
|
کنترل قابل تنظیم ورودی (C11PL-C18PL) |
⭕ |
× |
|
کانکتور 8PL |
⭕ |
× |
|
سیگنال ورودی ACفرض کنیدrt |
پشتیبانی کنید |
فقط از سیگنال ورودی DC پشتیبانی می کند |
|
قابلیت کاربرد |
ویژگی های جامع برای برنامه هایی که نیاز به پیکربندی انعطاف پذیر و سیگنال های AC دارند |
