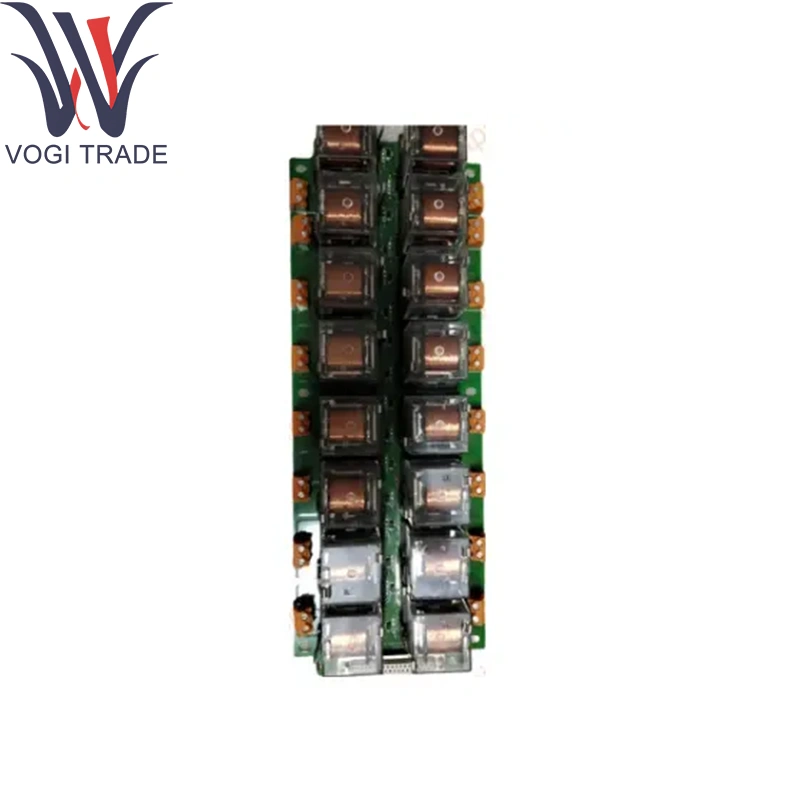

مارک: GEتوضیحات: BDO20 388A2275P0176V2شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 20اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE BDO20 388A2275P0176V2 به عنوان رابط اختصاصی سیم کشی میدانی برای حامل BDO20 I/O-Pack GE در کابینت های کنترل SpeedTronic VIE/VIES عمل می کند.
| ساخت |
سعادت |
| شماره مدل |
BDO20 |
| شماره سفارش |
388a2275p0176v2 |
| کاتالوگ |
531x |
| شرح |
هیئت مدیره GE BDO20 388A2275P0176V2 ترمینال |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
233 × 160 × 50 میلی متر |
| وزن |
0.3 کیلوگرم |
پارامترهای فنی
اتصالات پشت پرده: دو اتصالات به سبک DIN 50 پین مطابق با شرکت حمل و نقل BDO20
بلوک های ترمینال:
نوع پیچ پیچ قابل پلاگین ، طراحی 52 موقعیت GE BDO20 388A2275P0176V2
رتبه بندی: 300 ولت AC/DC ، 10 A در هر قطب
طراحی برک آوت: گذر سیگنال منفعل ؛ هیچ مؤلفه فعال یا تبدیل نیرو وجود ندارد
جداسازی الکتریکی: توسط ماژول های I/O فردی ارائه شده است. هیئت مدیره ترمینال فقط سیگنال های بدون تغییر را حمل می کند
محیطی:
دمای کار: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
دمای ذخیره سازی: -55 درجه سانتیگراد تا +100 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل برای GE BDO20 388A2275P0176V2
تابع محصول
ادغام و برچسب تمام خاتمه های سیم کشی میدانی برای بسته های I/O مخلوط در GE BDO20 388A2275P0176V2 ، حفظ یکپارچگی سیگنال ضمن ساده کردن نصب و نگهداری. سیم کشی فیلد در حین تعویض بسته های I/O ، روی بلوک های ترمینال باقی می ماند و خطاهای خرابی و سیم کشی را به حداقل می رساند.
ماژول های پشتیبانی اصلی
حامل BDO20 I/O-Pack: قدرت ، پشت پرده یونی و پشتیبانی مکانیکی را فراهم می کند
ماژول های I/O: ورودی های گسسته ، خروجی گسسته ، ورودی آنالوگ ، آنالوگ خروجی و تابلوهای ویژه که به حامل GE BDO20 388A2275P0176V2 وصل می شوند
CPU Controller: ماژول های CPU GE Mark VIE پردازش داده های I/O از طریق شبکه Ionet
اجزای پسوند
بلوک های ترمینال جایگزین: در تنظیمات 16- ، 32- و 52 قطبی موجود است. انواع گیره بهار برای سیم کشی مقاوم در برابر لرزش
کیت های نصب: کلیپ های آداپتور Din-Rail و Flat Panel برای 35 میلی متر ریل یا پانل های شاسی
مدیریت کابل: کانال های مجرای سیم ، گیره های کاهش کرنش و برچسب های برچسب زدن برای سازمان مهار
قطعات یدکی: مجامع اتصال دهنده پشتی جایگزین و کیت های بلوک ترمینال برای GE BDO20 388A2275P0176V2 Service
پشتیبانی نرم افزاری
پیکربندی: هیچ یک - سخت افزار منفعل ؛ هیچ سیستم عامل یا نرم افزاری در خود صفحه ترمینال وجود ندارد
تشخیص: حضور در برق از طریق شناسه حامل تأیید می شود. ماژول های گمشده یا نادرست در تشخیص کنترلر پرچم گذاری شده اند
مستندات: راهنمایی نصب و سیم کشی در راهنمای نصب GE BDO20 I/O و دفترچه راهنمای مرجع ترمینال برای GE BDO20 388A2275P0176V2.
