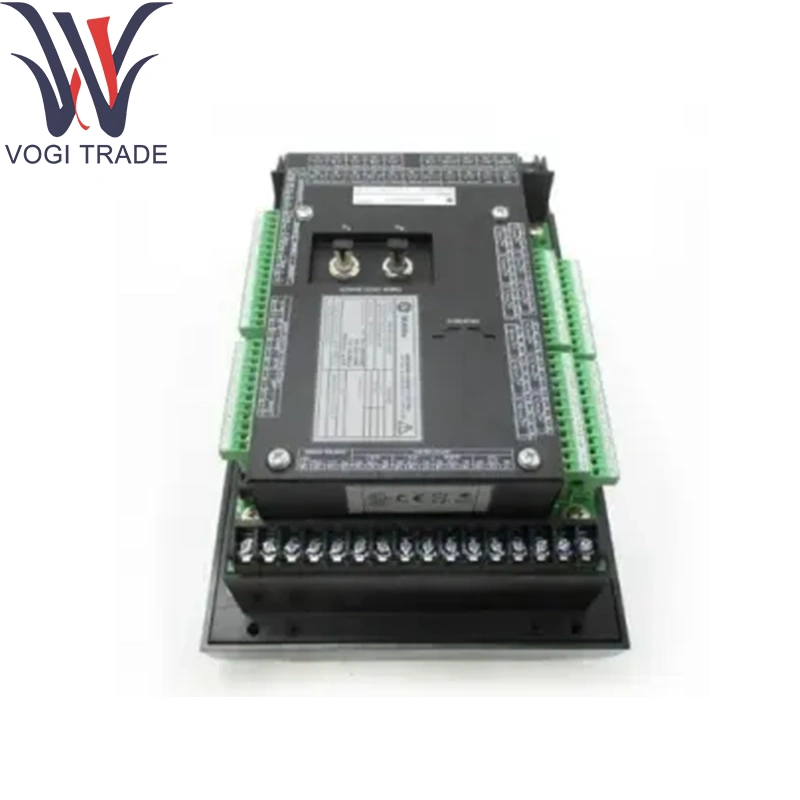

مارک: GEتوضیحات: MAI10 369B184G5001شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 19اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنماژول IDPU GE MAI10 369B184G5001 پردازش گرافیک اصلی و انتقال داده ها برای پانل های رابط اپراتور در اتاق های کنترل GE Speedtronic Mark Vie/Vies و کیوسک های کنترل محلی را فراهم می کند.
| ساخت |
سعادت |
| شماره مدل |
mai10 |
| شماره سفارش |
369B184G5001 |
| کاتالوگ |
531x |
| شرح |
ماژول های ورودی آنالوگ GE 369B184G5001 |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
7326909000 |
| بعد |
233 × 20 × 160 میلی متر |
| وزن |
0.2 کیلوگرم |
پارامترهای فنی
کانال ها: 8 ورودی آنالوگ جدا شده برای GE MAI10 369B184G5001
دامنه ورودی (قابل انتخاب در هر کانال):
4-20 میلی آمپر حلقه فعلی (حلقه منفعل)
ورودی ولتاژ 0-10 ولت
وضوح: 16 بیتی δς ADC در هر کانال
دقت: 1 /0 ٪ از مقیاس کامل
نرخ نمونه برداری: 200 نمونه در ثانیه در هر کانال ، کسب همزمان
انزوا: ≥ 1 کیلو ولت کانال به کانال و کانال به زمین
محافظت از ورودی: گیره ولتاژ به 35 ولت پوند ؛ حفاظت از قطبی معکوس
فیلتر: فیلتر کم گذر دیجیتال قابل برنامه ریزی (حداکثر 50 هرتز)
اتصالات:
صفحه پشتی: اتصالات لبه 50 پین به حامل I/O-Pack
سیم کشی میدانی: هدر زاویه ای راست برای بلوک ترمینال قابل پلاگین 16 موقعیت در GE MAI10 369B184G5001
رتبه بندی های محیطی:
دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد
دمای ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
تابع محصول
شرایط ، خطی ها و سیگنال های فرآیند آنالوگ را از طریق GE MAI10 369B184G5001 دیجیتالی می کند ، و بسته های داده کالیبره شده را بر روی اتوبوس اترنت یونی به سمت CPU Mark Vie ارسال می کند. Diagnostics داخلی شرایط حلقه باز ، اتصال کوتاه و خارج از محدوده را تشخیص می دهد ، و گزارش های مربوط به سیستم کنترل را برای عملکرد نگران کننده به موقع و پیشگیری گزارش می دهد.
ماژول های پشتیبانی اصلی
حامل I/O-Pack: مونتاژ قدرت/حامل IS42XPSCAH1B با ارائه برق پشتی و اتصال اترنت به GE MAI10 369B184G5001
ماژول کنترل کننده: IS200TPROH1C MARK VIE CPU دست زدن به جمع آوری داده ها ، مقیاس بندی و الگوریتم های کنترل
تابلوهای مکمل I/O:
ماژول های ورودی دیجیتال (IS200TiciH2a)
ماژول های رله-خروجی (IS400TRLYS1B)
ماژول های ایمنی-I/O (IS220ysils1b)
اجزای پسوند
بلوک های ترمینال قابل انعطاف: بلوک های پیچ پیچ 16 طرفه برای جلوگیری
کیت های Din-Rail & Panel-Mount: کلیپ ها و براکت های آداپتور برای نصب 35 میلی متر راه آهن یا کابینت پانل
لوازم جانبی محافظ: گیره های کابل محافظ و مهره های فریت برای سرکوب EMI در حلقه های آنالوگ
وسایل کالیبراسیون: کالیبراتورهای حلقه خارجی برای تأیید صفر/دهانه
پشتیبانی نرم افزاری
پیکربندی و کالیبراسیون:
انتخاب ، دامنه و تنظیمات فیلتر از نوع کانال از طریق الگوهای GE ControlST ™/ToolboxST and تعریف شده است
تشخیص و نظارت:
هشدارهای حلقه ای ، مدار باز و اتصال کوتاه در زمان واقعی در برچسب های HMI و OPC-DA موجود است
خودآزمایی در مورد قدرت با پرچم های تشخیصی ثبت شده در تشخیص کنترلر
به روزرسانی های سیستم عامل: به عنوان بخشی از انتشار سیستم Mark Vie تحویل داده می شود. اعمال شده از طریق ToolboxST
مستندات: به تفصیل در راهنمای نصب GE Mark VIE/VIES I/O و دفترچه راهنمای مرجع ماژول ورودی آنالوگ برای GE MAI10 369B184G5001.
