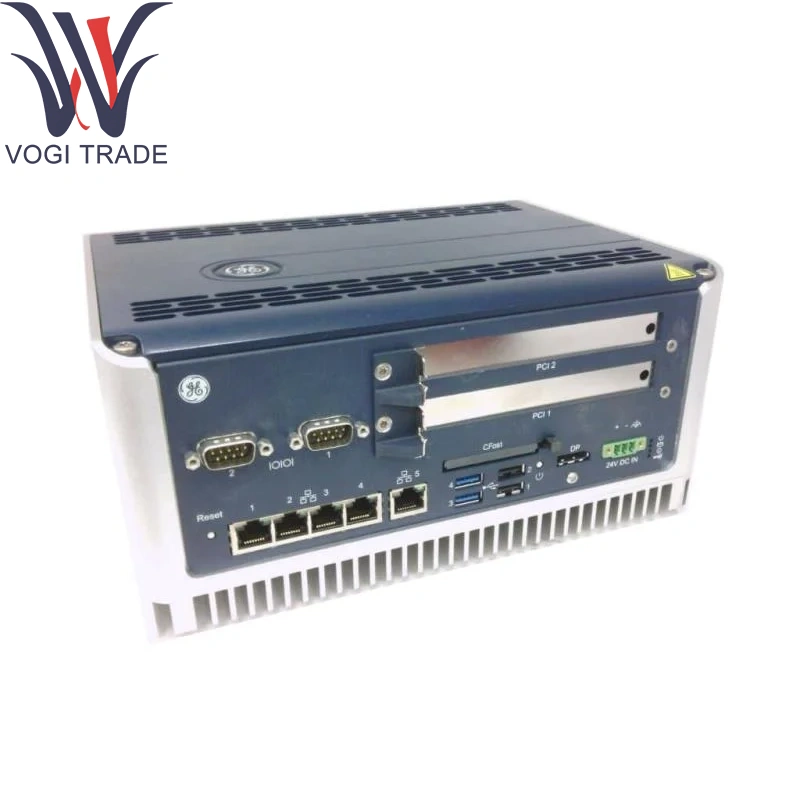

مارک: GEتوضیحات: 04220fl11232aشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 19اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE 04220FL11232A به عنوان پردازنده کنترل اصلی در GE Speedtronic Mark Vie و سیستم های کنترل توربین VIES عمل می کند.
| ساخت |
سعادت |
| شماره مدل |
از هم پاشیدن |
| شماره سفارش |
04220fl11232a |
| کاتالوگ |
زندگی |
| شرح |
GE 04220FL11232A ماژول کنترلر |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
7326909000 |
| بعد |
233 × 160 × 50 میلی متر |
| وزن |
0.32 کیلوگرم |
پارامترهای فنی
پردازنده: پردازنده صنعتی دو هسته ای ، 1.2 گیگاهرتز در هر هسته
حافظه: 1 گیگابایت DDR3 RAM ؛ فلش 8 گیگابایتی EMMC برای سیستم عامل و ذخیره سازی برنامه
سیستم عامل: هسته لینوکس در زمان واقعی با GE Control-Framework Layer
I/O و ارتباطات:
2 × 10/100 Mbps درگاه های اترنت Ionet (RJ-45)
1 × 100 Mbps مهندسی اترنت مهندسی (RJ-45)
پورت کنسول 1 × RS-232/RS-422 (DB-9)
2 × USB 2.0 Type-A برای سیستم عامل یا ذخیره قابل جابجایی
شاخص های وضعیت: LED های قدرت ، اجرای ، پیوند/فعالیت Ionet (x2) ، گسل
قدرت: 5 ولت DC از طریق صفحه پشتی ؛ حداکثر 600 میلی آمپر
محیطی:
دمای کار: -20 درجه سانتیگراد تا +65 درجه سانتیگراد
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
گواهینامه ها: CE ، UL/CUL ، ATEX Zone 2 هنگام نصب در هر دستورالعمل محفظه
پیدایشتابع
میزبان و اجرای برنامه کنترل هسته برای شروع توربین ، کنترل بار ، تنظیم سرعت و سفرهای محافظ. GE 04220FL11232A ارتباطات را با بسته های I/O توزیع شده بر روی Ionet ، مصالح داده های تشخیصی و دنباله ای از وقایع مدیریت می کند و یک رابط مهندسی برای تنظیم زمان واقعی ، به روزرسانی سیستم عامل و نظارت بر سلامت سیستم فراهم می کند.
ماژول های پشتیبانی اصلی
صفحه قدرت/حامل: IS42XPSCAH1B - برق پشتی و اتصال یونی GE 04220FL11232A را فراهم می کند
بسته های I/O: ماژول های گسسته ، آنالوگ ، رله و ایمنی I/O (به عنوان مثال ، IS200TITY2A ، IS220PAICH1A ، IS400TRLYS1B ، IS220YSILS1B)
سوئیچ های اترنت: سری IS420ESWB برای توپولوژی شبکه و افزونگی
اجزای پسوند
کیت اضافی CPU: SECOND GE 04220FL11232A PLUS LINK SYNC SYNC کنترلر و کنترل کننده منطق
ماژول پانل HMI: IDPU MPU50 برای رابط و گرافیک اپراتور محلی
کیت کابل کنسول: DB-9 به آداپتورهای USB و کابل های پچ RJ-45 برای دسترسی به مهندسی
آداپتور DIN-Rail: کلیپ هایی برای نصب و راه اندازی مجدد VME
پشتیبانی نرم افزاری
پیکربندی و مهندسی: GE ToolboxST ™ برای کنترل - پیکربندی -برنامه ، نقشه برداری I/O و جادوگران کالیبراسیون
مدیریت سیستم عامل: لودر سیستم عامل USB یا شبکه مبتنی بر شبکه با CRC و پشتیبانی برگشت
تشخیص و نظارت:
با ورود به سیستم با ورود به گسل ساخته شده است
معیارهای بهداشتی و عملکرد در زمان واقعی از طریق HMI یا OPC-DA/Gateway قابل دسترسی است
مستندات: تحت پوشش سیستم و کتابچه های نصب و راه اندازی GE Speedtronic Mark Vie/Vies
