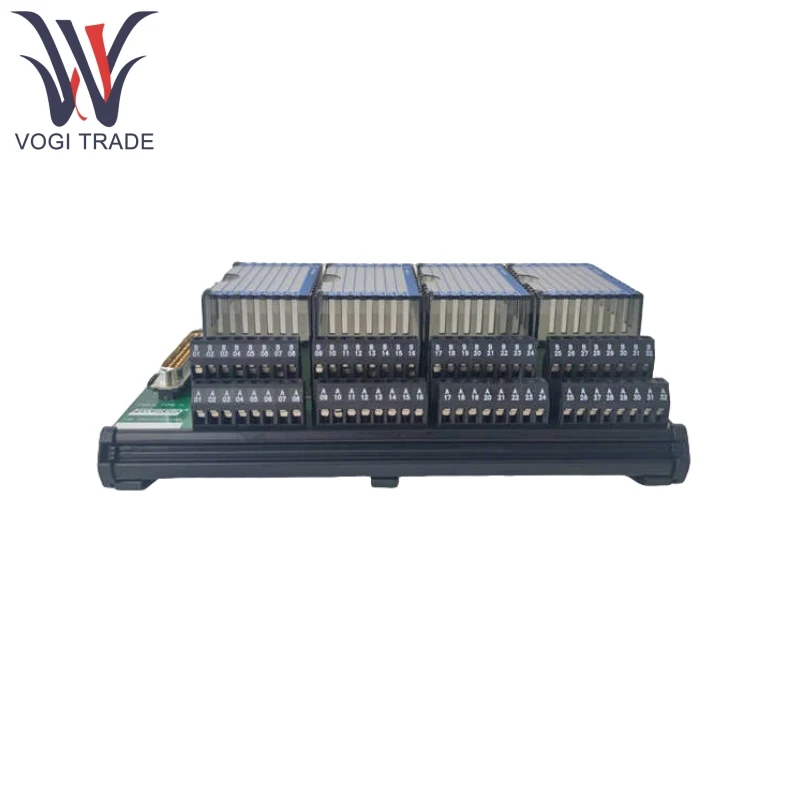

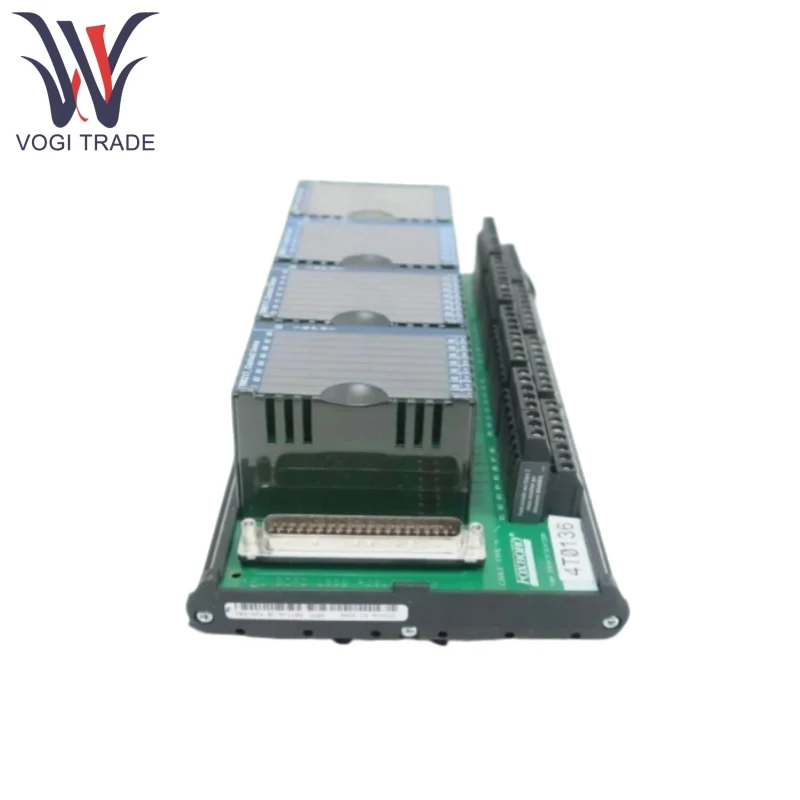

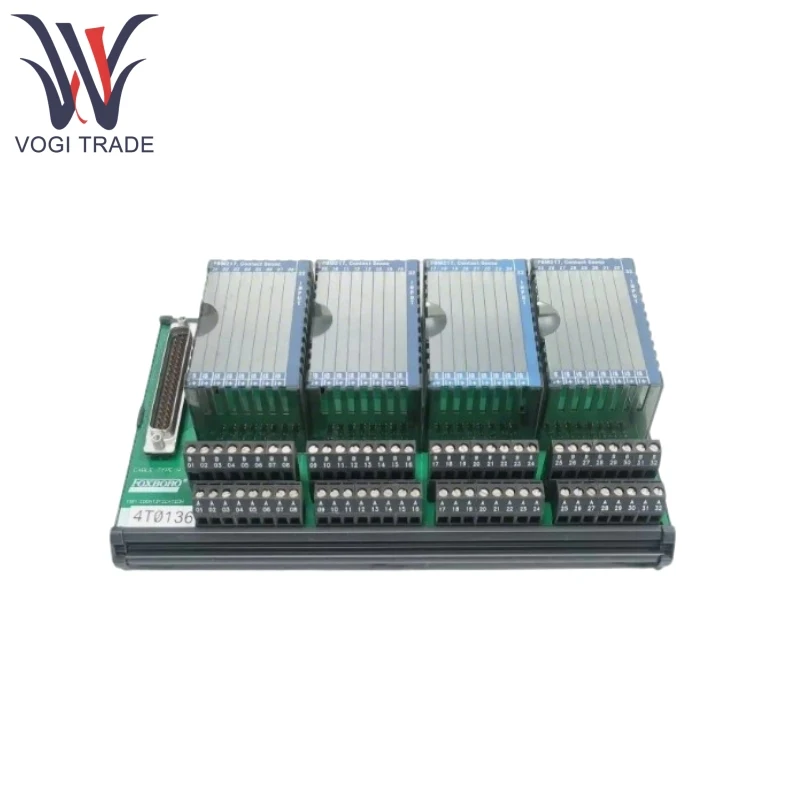

مارک: فاکسبوروتوضیحات: ماژول حس تماسشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 15اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنFoxboro P0916PW عمدتاً برای اتصال دستگاه های میدانی برای کنترل سیستم ها ، امکان دستیابی ، انتقال و کنترل سیگنال های دیجیتال استفاده می شود. این یک ماژول ترمینال است که کارت FBM217 را تکمیل می کند ، به طور خاص برای سناریوهای اتوماسیون صنعتی برای اطمینان از انتقال قابل اعتماد سیگنال و مقاومت تداخل طراحی شده است.
| ساخت |
فامسبورو |
| شماره مدل |
p0916pw |
| شماره سفارش |
p0916pw |
| کاتالوگ |
- |
| کشور مبداء |
ایالات متحده (ایالات متحده) |
| کد HS |
8538900000 |
| بعد |
22*14*8cm |
| وزن |
0.4 کیلوگرم |
ویژگی های محصول
Foxboro P0916PW با تماس های ولتاژ رایگان و سنسورهای مجاورت استاندارد Namur سازگار است و با نیازهای تجهیزات مختلف صنعتی تطبیق می یابد.
Foxboro P0916PW از طریق Optocouplers به انزوا الکتریکی بین سیستم و دستگاه های میدانی دست می یابد ، مقاومت تداخل را تقویت می کند و از ایمنی سیستم کنترل محافظت می کند.
Foxboro P0916PW از منبع تغذیه دوگانه 24VDC پشتیبانی می کند و از عملکرد پایدار حتی در هنگام خرابی برق ، با ایجاد و یا دیودهای داخلی برای ولتاژ منبع تغذیه استفاده می کند.
هر کانال مجهز به چراغ نشانگر LED مستقل است و نمایش در زمان واقعی وضعیت ورودی (روشن/خاموش) را ارائه می دهد و تشخیص سریع گسل را تسهیل می کند.
Foxboro P0916PW برای محیط های صنعتی سخت طراحی شده است و از دامنه دما گسترده (-20 درجه سانتیگراد تا 60 درجه سانتیگراد) و عملکرد ارتفاع بالا (زیر 2000 متر) پشتیبانی می کند.
محصول با استفاده از اصل
تغییرات Foxboro P0916PW در وضعیت دستگاه های میدانی (مانند سوئیچ) از طریق ماژول های اتصال ترمینال منتقل می شوند.
Optocouplers سیگنال های میدانی را به سیگنال های دیجیتال تبدیل می کند و تداخل الکتریکی را جدا می کند.
سیگنال های دیجیتالی از طریق یک کانکتور D-Sub 37 پین به کارت FBM217 منتقل می شوند ، جایی که توسط سیستم کنترل پردازش می شوند.
ماژول های منبع تغذیه اضافی به طور خودکار برای اطمینان از منبع تغذیه مداوم بین منابع قدرت اولیه و پشتیبان جابجا می شوند.
چراغ های نشانگر LED آن وضعیت کانال را در زمان واقعی نشان می دهد و نگهداری در محل را تسهیل می کند.
Pپارامتر
جزئیات زیر برای Foxboro P0916PW است.
ولتاژ عملیاتی: 24VDC (محدوده مجاز: 20-30VDC) ، با محافظت از قطبیت معکوس.
مخاطبین ولتاژ رایگان: از سیگنال های تماس خشک یا تماس مرطوب پشتیبانی می کند.
سنسورهای Namur: مطابق با استاندارد IEC 60947-5-6 ، با فاصله تشخیص 0-5 میلی متر.
تعداد کانال ها: 32 کانال ورودی دیجیتال ، پشتیبانی از کسب سیگنال با چگالی بالا.
جداسازی سیگنال: ولتاژ جداسازی بین سیستم و سمت میدان 1.5 کیلو ولت است و از ایمنی و قابلیت اطمینان اطمینان می دهد.
مشخصات سیم کشی: از حداکثر اندازه سیم 2.5 میلی متر ، با اتصالات از طریق پایانه های پیچ برای سیم کشی ایمن پشتیبانی می کند.
کلاس محافظت: IP20 (برای نصب داخلی) ، ضد گرد و غبار اما ضد آب نیست.
