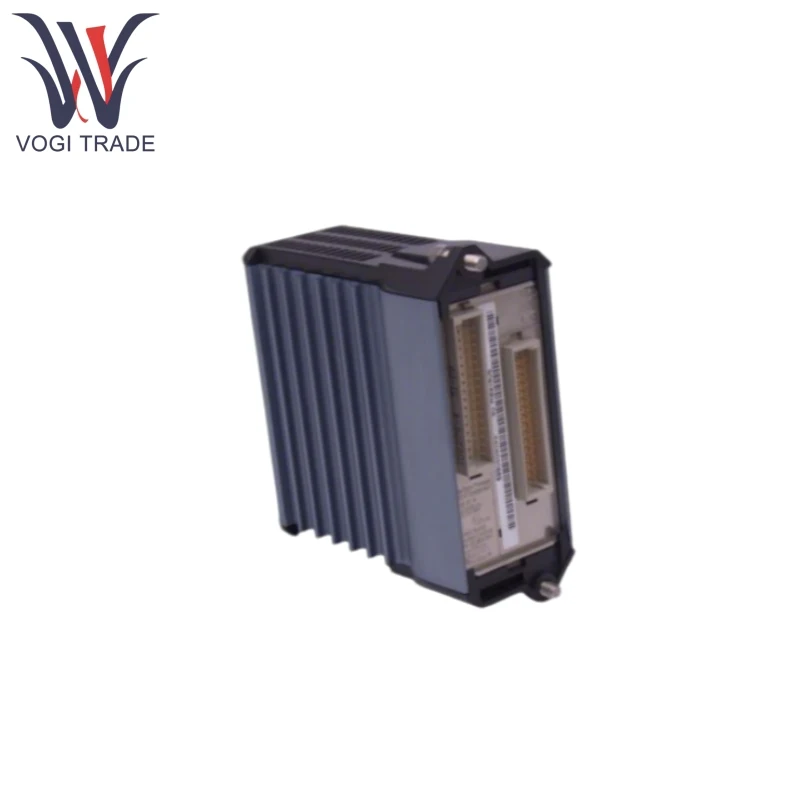

Foxboro FBM219

ویژگی های محصول

Foxboro FBM219 دارای 24 ورودی گسسته و 8 خروجی گسسته است و از انزوا گروه پشتیبانی می کند و از سیگنال های چند ولتاژ از جمله 15-60 ولت DC ، 120V AC/125V DC ، 240V AC پشتیبانی می کند.

Foxboro FBM219 برای محیط های کلاس G3 (سخت) ناهموار است که طبق استاندارد ISA S71.04 تعریف شده است و مقاوم در برابر لرزش است (0.75m/s² ، 5-500Hz).

Foxboro FBM219 از نظر زمان فیلتر ورودی (بدون فیلتر ، 4/8/16/32ms) قابل تنظیم است ، حالت ایمن را شکست و نوع خروجی (مداوم/آنی).

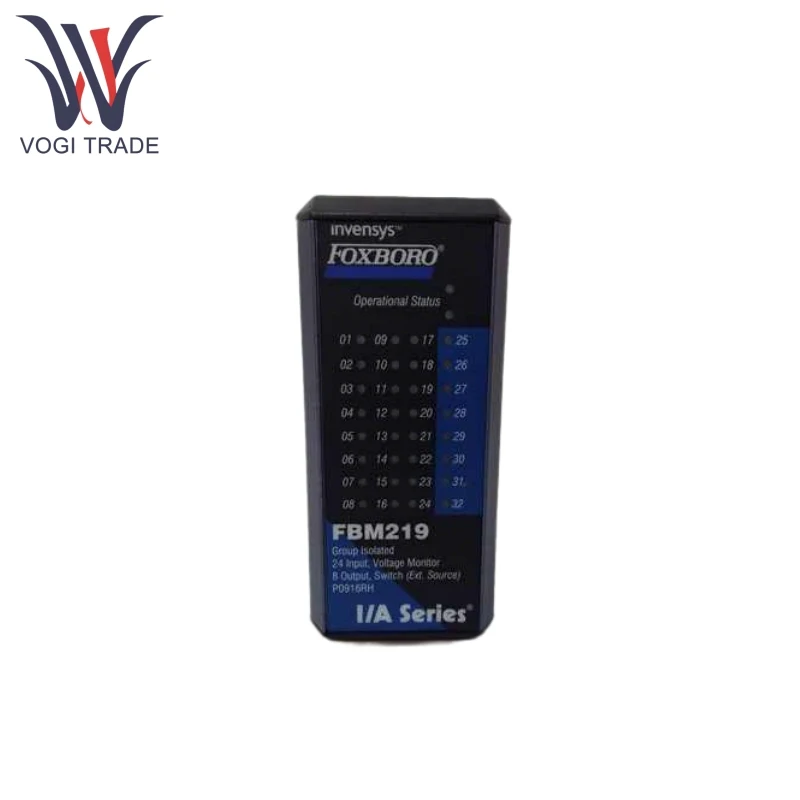

Foxboro FBM219 دارای یک نشانگر LED یکپارچه در جلو است تا وضعیت عملیاتی ماژول و وضعیت گسسته هر نقطه ورودی/خروجی را نشان دهد.

Foxboro FBM219 را می توان بدون قطع اتصال سیم کشی دستگاه ، برق یا کابل های ارتباطی برای نگهداری آسان حذف و جایگزین کرد.

Foxboro FBM219 با FCM (ماژول ارتباطات FieldBus) یا FCP (پردازنده کنترل) از طریق یک FieldBus کارگزار 2Mbps ارتباط برقرار می کند و برای اطمینان از تداوم ارتباطات پشتیبانی می کند.

مدارهای ورودی/خروجی با محدودیت فعلی ، فیوز یکپارچه TA ، جداسازی نوری و غیره محافظت می شوند تا از تداخل بیش از حد یا سیگنال جلوگیری شود.

محصول با استفاده از اصل

سیگنال های I/O Field I/O از طریق TA نصب شده با راه آهن DIN به Foxboro FBM219 متصل می شوند ، که مسئول تهویه سیگنال ، انزوا و محافظت است.

Foxboro FBM219 برنامه های منطق I/O یا نردبان گسسته را اجرا می کند ، سیگنال ها را با توجه به پارامترهای پیکربندی شده مانند زمان فیلتر و حالت ناکام ، پردازش می کند و وضعیت را در زمان واقعی از طریق LED نمایش می دهد.

Foxboro FBM219 با FCM/FCP از طریق یک Fieldbus اضافی 2Mbps ارتباط برقرار می کند ، و طراحی اضافی تضمین می کند که در صورت خرابی تک مسیر ، ارتباطات قطع نمی شود.

طراحی اضافی ، ارتباطات بدون وقفه را در صورت عدم موفقیت یک مسیر تضمین می کند. طراحی قابل جابجایی داغ امکان جایگزینی آنلاین ماژول ها را بدون قطع عملکرد تجهیزات میدانی فراهم می کند ، TA توسط یک کابل اختصاصی (حداکثر 30 متر) به ماژول وصل می شود و از راه دور پشتیبانی می کند.

پارامتر محصول

جزئیات زیر برای ماژول رابط I/O گسسته Foxboro FBM219 است.

ولتاژ دولتی: 15-30 ولت DC

ولتاژ خارج از کشور: 0-5 ولت DC

جریان معمولی: تقریباً 2.2ma در 30 ولت DC

محدودیت های مقاومت در منبع: حداکثر 1kΩ هنگام حالت (در 15 ولت DC) ، حداقل 100kΩ هنگام خارج از کشور (در 30 ولت DC)

حداکثر ولتاژ کاربردی: 60 ولت DC

حداکثر جریان بار: 0.25a

جریان نشت خارج از کشور: حداکثر 0.25ma

محافظت از بار القایی: یک دیود محافظ خارجی یا واریستور اکسید فلزی (MOV) لازم است

ولتاژ ورودی: 24 ولت DC (طراحی اضافی) ، اجازه نوسانات +5 ٪ (حد بالایی) / -10 ٪ (حد پایین)

حداکثر مصرف برق: 5W (در 24 ولت DC)

حداکثر اتلاف گرما: 6W (در 24 ولت DC)

محافظت از حلقه: جریان ورودی به 2.5 میلی آمپر محدود است

جداسازی گروه: گروه های ورودی/خروجی و زمین و همچنین بین ورودی و خروجی می توانند در برابر 600 ولت AC به مدت 1 دقیقه مقاومت کنند

جداسازی سطح کانال (برای TA های خاص مانند RH917LL/RH917LP/RH917LS): هر کانال می تواند 600 ولت AC را به مدت 1 دقیقه از سایر کانال ها و زمین مقاومت کند.
