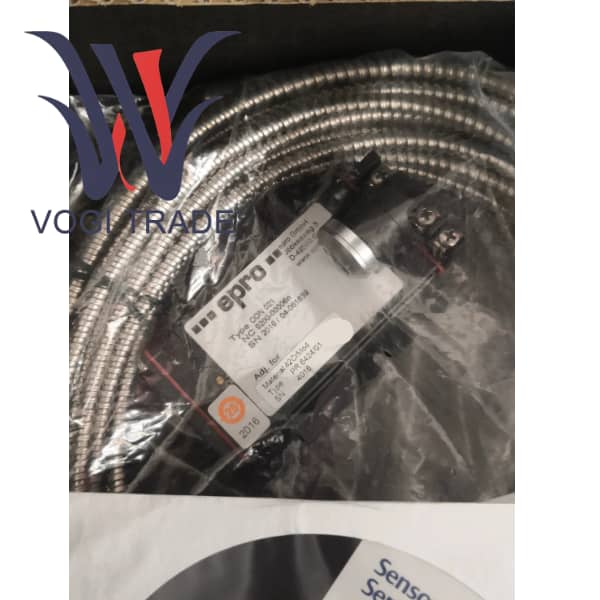

EPRO PR6426/010-110+CON021/916-160

بررسی اجمالی محصول

PR6426/010-110 + CON021/916-160 یک راه حل اندازه گیری جابجایی جریان گردابی با برد بالا و بدون تماس است که به طور خاص برای ماشین آلات دوار فوق العاده بزرگ طراحی شده است که توسط آلمانی Epro ارائه شده است.

PR6426/010-110 یک سنسور جریان گردابی با قطر پروب 32 میلی متر است. اندازه بزرگ کاوشگر آن را قادر می‌سازد تا میدان القایی عمیق‌تر و گسترده‌تری ایجاد کند، بنابراین امکان اندازه‌گیری اهداف در فواصل بیشتر را فراهم می‌کند و به ناهمواری‌های جزئی روی سطح اندازه‌گیری شده حساس نیست.

CON021/916-160 یک مبدل سیگنال جریان گردابی تطبیقی ​​اختصاصی است که تحریک فرکانس بالا را برای سنسورهای PR6426 فراهم می‌کند و تغییرات امپدانس حس‌شده توسط سنسورها را به‌صورت خطی به سیگنال‌های ولتاژ DC -2V به -18V یا -4V به -20V تبدیل می‌کند.

این ترکیب یک انتخاب ایده آل برای نظارت بر جابجایی محوری و ارتعاش با دامنه بزرگ توربین های آبی بزرگ، کمپرسورهای بار سنگین با سرعت کم، کارخانه های نورد، سیستم های شفت نیروی محرکه کشتی و سایر تجهیزات است. ارزش اصلی در توانایی آن برای ارائه اندازه گیری های پایدار، قابل اعتماد و با دقت بالا حتی در فاصله چند میلی متری یا حتی سانتی متری است، که فراتر از دسترس سنسورهای کوچک است.

مشخصات و پارامترهای محصول

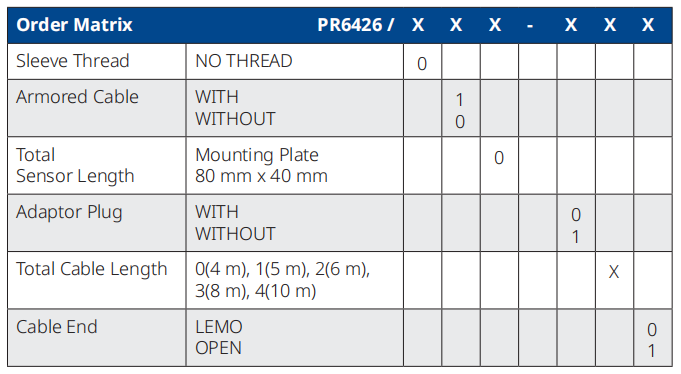

سنسور PR6426/010-110

سری PR6426    32mm

01            کابل زرهی

0              نصب استاندارد، صفحه نصب 80x40mm

-110         10.0 میلی‌متر محدوده خطی

قطر پروب                      32 میلی متر

محدوده اندازه‌گیری خطی    10.0 میلی‌متر

فاصله اسمی مرکز       تقریباً 5.5 میلی متر

حساسیت                            2 V/mm ± 1.5٪ حداکثر

خطای خطی                      ≤ 2.0%

حداقل قطر شفت        ≥ 200 میلی متر

محدوده دمای عملیاتی

سنسور                                   -35 درجه سانتی گراد تا +175 درجه سانتی گراد

حداکثر دمای کابل    200 درجه سانتی گراد

مواد                              فولاد ضد زنگ برای محفظه پروب، PTFE برای کابل

وزن تقریباً 800 گرم

مبدل سیگنال CON021/916-160

CON021      مدل پایه

916            منطبق با PR6426

-160           16.0 میلی متر برد خطی

ولتاژ تغذیه             -23 ولت تا -32 ولت DC

سیگنال خروجی              -2V تا -18V یا -4V تا -20V.

پاسخ فرکانس     0 تا 20000 هرتز

زمان بلند شدن                     < 15 میکرو ثانیه

محدوده دمای عملیاتی     -30 درجه سانتی گراد تا +100 درجه سانتی گراد

درجه حفاظت                       IP20

گواهینامه ها                            ATEX، IECEx، CSA

ویژگی های عملکردی محصول

مزیت اصلی این سیستم حسگر در مقیاس بزرگ در قابلیت اندازه گیری بسیار بزرگ و سازگاری با شرایط کاری سخت نهفته است.

محدوده اندازه گیری و شکاف بسیار بزرگ

محدوده خطی 16.0 میلی‌متر و فاصله نصب اسمی 5.5 میلی‌متر، PR6426/010-110 + CON021/916-160 را قادر می‌سازد تا حرکت شفت بسیار بزرگ را انجام دهد. به عنوان مثال، در واحدهای تولید برق آبی بزرگ، به دلیل شوک هیدرولیکی و انبساط حرارتی، جابجایی محوری شفت ممکن است به چندین میلی‌متر یا حتی بیش از یک سانتی‌متر برسد. فقط سنسورهای سطح PR6426 می توانند چنین محدوده وسیعی را پوشش دهند.

به شرایط سطحی حساس نیست

میدان القایی ایجاد شده توسط کاوشگر عظیم 32 میلی متری بسیار عمیق و صاف است. این باعث می شود PR6426/010-110 نسبت به عیوب موضعی روی سطح شفت، تغییرات جزئی در ضخامت لایه روغن یا ناهمواری های سطح جزئی ایمن باشد. نتایج اندازه گیری، موقعیت متوسط ​​یک منطقه بزرگ را به جای مقدار لحظه ای یک نقطه خاص منعکس می کند و داده ها را پایدارتر و قابل اعتمادتر می کند.

به طور خاص برای ماشین آلات سنگین طراحی شده است

ساختار جامد. پوشش فولاد ضد زنگ و کابل های PTFE سنگین می توانند استرس مکانیکی و دمای بالا را در محیط های صنعتی سنگین تحمل کنند.

با محدوده دمای عملیاتی گسترده ای از -35 درجه سانتی گراد تا +175 درجه سانتی گراد، برای سناریوهای مختلف از ایستگاه های برق آبی در مناطق سردسیر گرفته تا پالایشگاه های نفت گرمسیری مناسب است.

عملکرد پویا بالا

علیرغم اینکه یک سنسور بزرگ است، پاسخ فرکانسی آن 20 کیلوهرتز عالی است. PR6426/010-110+CON021/916-160 نه تنها می‌تواند تغییر مکان‌های محوری آهسته را به دقت اندازه‌گیری کند، بلکه ارتعاشات با فرکانس پایین و دامنه زیاد ناشی از خرابی یا عدم تعادل یاتاقان را نیز ثبت کند.
