EPRO PR6424/011-140+CON021

بررسی اجمالی محصول

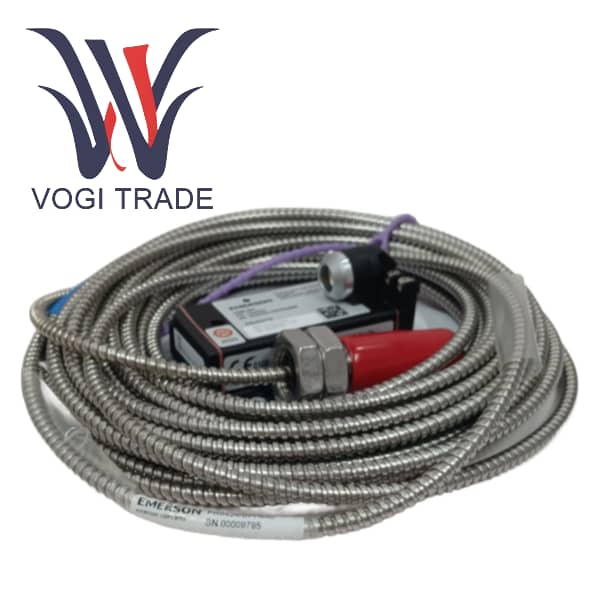

PR6424/011-140 + CON021 یک سیستم اندازه‌گیری جریان گردابی کاملاً یکپارچه با کارایی بالا از نام تجاری Emerson's EPRO است که به طور خاص برای نظارت مداوم بدون تماس ماشین‌های دوار حیاتی طراحی شده است. این پیکربندی به طور خاص برای برنامه هایی طراحی شده است که به عملکرد قدرتمند و اندازه گیری مسافت طولانی نیاز دارند.

سنسور PR6424/011-140: این یک پروب جریان گردابی با قطر 16 میلی متر است. کد سفارش "011-140" نشان می دهد که سنسور دارای رابط رزوه ای M18x1.5 است، با کابل زره پوش عرضه نمی شود، دارای طول محفظه 50 میلی متری، مجهز به کابل 14 متری و دارای کانکتور LEMO است.

مبدل سیگنال CON021: این رابط هوشمند سیستم است. این حسگر را تغذیه می کند، یک میدان مغناطیسی نوسانی با فرکانس بالا ایجاد می کند و سیگنال خام را به یک خروجی ولتاژ DC با استاندارد صنعتی پایدار تبدیل می کند، که به طور خطی با فاصله بین نوک پروب و محور هدف متناسب است.

PR6424/011-140 + CON021 با هم یک کانال کامل را برای اندازه گیری دقیق ارتعاش، موقعیت محوری و خروج از مرکز شفت تشکیل می دهند. کابل 14 متری این پیکربندی را به ویژه برای ماشین آلات بزرگ، مانند نیروگاه های بزرگ یا سکوهای دریایی، که معمولاً فاصله بین پانل نظارت و نقطه اندازه گیری بسیار دور است، مناسب می کند.

ویژگی های عملکرد

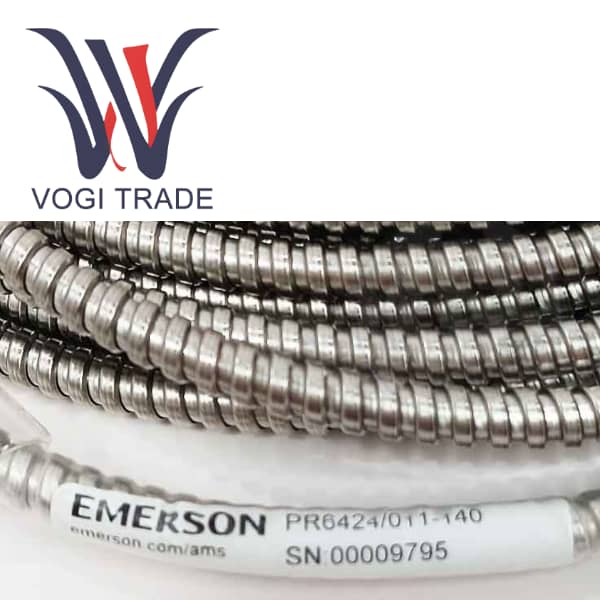

ویژگی اصلی این مدل کابل 14 متری است که دامنه اندازه گیری را افزایش می دهد. کابل PTFE طولانی و باکیفیت آن را قادر می سازد تا به طور انعطاف پذیر بر روی دستگاه های مکانیکی بزرگ نصب شود، بنابراین به مبدل اجازه می دهد تا در یک موقعیت مرکزی دور از نقطه اندازه گیری در یک محیط سخت نصب شود و ایمنی را تضمین کند.

با اتخاذ اصل جریان گردابی، عدم تماس فیزیکی با شفت را تضمین می کند و در نتیجه سایش را از بین می برد. از طریق اندازه گیری بدون تماس با قابلیت اطمینان بالا، پایداری طولانی مدت عالی برای نظارت مستمر فراهم می کند.

محدوده فرکانس گسترده (0-20 کیلوهرتز) و زمان خیز سریع (<15 میکرو ثانیه) سیستم را قادر می سازد تا تغییرات موقعیت غلتشی آهسته و رویدادهای ارتعاشی با فرکانس بالا را دقیقاً ثبت کند و پاسخ دینامیکی عالی را ارائه دهد. این برای تشخیص عدم تعادل، ناهماهنگی و سایر خطاهای مکانیکی بسیار مهم است.

این سنسور یک طراحی قوی است که به طور خاص برای مقاومت در برابر شرایط عملیاتی سخت در توربوماشینوماشی طراحی شده است، مناسب برای محیط های شدید، از جمله دماهای بالا (تا 150 درجه سانتیگراد)، فشارهای بالا (145 psi)، و فرسایش توسط روغن و مواد شیمیایی.

این سیستم ذاتاً با گواهینامه های جهانی (ATEX, IECEx, CSA) ایمن است و برای استفاده در مناطق خطرناک مناسب است. پس از ادغام با یک مانع ایمنی با ارزش نامی مناسب، می توان آن را با خیال راحت در مکان های خطرناک کلاس I Zone 1 / Zone 0 نصب کرد تا از تبدیل شدن سنسور به منبع احتراق بالقوه جلوگیری شود.

خطی بودن جامع این سیستم ≤1.5% است و خطای دما مطابق با استاندارد API 670 است. این می تواند دقت و قابلیت اطمینان مورد نیاز برای حفاظت مکانیکی (در مطابقت با استاندارد API 670) و روش های نگهداری پیش بینی را ارائه دهد.
