نام تجاری: EPROتوضیحات: سنسور جریان گردابی 16 میلی متریوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 2مدت پرداخت: T/Tبندر حمل و نقل: XiamenEPRO PR6424/011-040+CON021 یک سنسور جریان گردابی با حساسیت بالا برای نظارت بر جابجایی محوری و ارتعاش شفت است که دارای خروجی 4V/mm، محدوده عملیاتی -35°C تا +380°C و مطابقت با API 670 است.
| ساخت |
EPRO |
| شماره مدل |
PR6424/011-040+CON021 |
| کاتالوگ |
/ |
| کشور مبدا |
آلمان |
| کد HS |
9031809090 |
| بعد |
5 میلیون |
| ابعاد بسته بندی |
27*27*10 سانتی متر |
| وزن |
0.15 کیلوگرم |
بررسی اجمالی محصول
PR6424/011-040 + CON021 یک سیستم کامل اندازه گیری جریان گردابی بدون تماس با کارایی بالا در خط تولید EPRO امرسون است که به طور خاص برای حفاظت و نظارت بر وضعیت تجهیزات مکانیکی حیاتی طراحی شده است. این سیستم یکپارچه برای اندازه گیری دقیق جابجایی دینامیکی و موقعیت شفت های دوار در محیط های سخت صنعتی طراحی شده است.

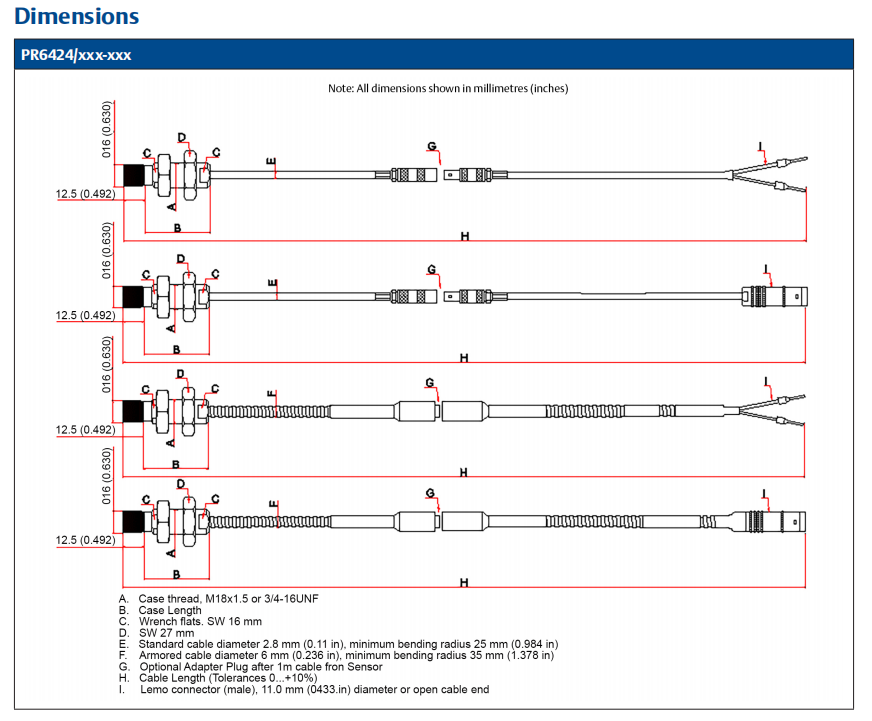

PR6424/011-040 یک سنسور جریان گردابی (پروب) با قطر 16 میلی متر است. کد دستوری "011-040" نشان می دهد که این پیکربندی از رزوه M18x1.5 استفاده می کند، کابل زره دار ندارد، دارای طول محفظه 50 میلی متر، طول کل کابل 10 متر و مجهز به کانکتورهای LEMO است.
CON021 یک مبدل سیگنال مطابق (حسگر مجاورت) است. مبدل سیگنال وظیفه تامین انرژی حسگر، تولید میدان مغناطیسی با فرکانس بالا، و تبدیل سیگنال اصلی سنسور به یک ولتاژ DC پایدار و با وفاداری بالا را بر عهده دارد، که به طور خطی با فاصله بین نوک پروب و محور هدف متناسب است.
آنها با هم یک سیستم قدرتمند برای نظارت مداوم پارامترهایی مانند ارتعاش شعاع شعاعی، موقعیت رانش محوری و خروج از مرکز مکانیک توربومکانیک بزرگ (مانند توربینها، کمپرسورها و پمپها) تشکیل میدهند، در نتیجه به تشخیص زودهنگام عیوب و جلوگیری از خرابیهای فاجعهبار دست مییابند.
پارامترهای محصول
مشخصات سنسور PR6424/011-040
حساسیت 4 V/mm (±101.6 mV/mil)
خطای خطی ≤ ±1.5٪ (با CON021، محدوده استاندارد)
قطر سنسور 16 میلی متر
موضوع M18x1.5
طول قاب (B) 50 میلی متر
آچار تخت سوئیچ 27 میلی متر
محدوده اندازه گیری 4.0 میلی متر (محدوده استاندارد با CON021)
فاصله اسمی هوا (مرکز) ~2.7 میلی متر (0.11 اینچ)
رانش بلند مدت <0.3%
مواد فولاد فرومغناطیسی (به عنوان مثال، 42 Cr Mo 4)
حداقل قطر شفت ≥ 80 میلی متر
Parameter Produk
دمای کارکرد 35- تا 150 درجه سانتی گراد (31- درجه فارنهایت تا 302 درجه فارنهایت)
خطای دما < 4٪ در هر 100 درجه کلوین (مطابق با API 670)
مقاومت فشار 10000 hPa (145 psi)
طول کابل 10 متر
نوع کابل PTFE، بدون زره (قطر 2.8 میلی متر)
انتهای کابل کانکتور LEMO (مرد)
مشخصات مبدل CON021
ولتاژ منبع تغذیه -23 ولت تا -32 ولت DC (برای خروجی -4 تا -20 ولت)
-21 ولت تا -32 ولت DC (برای خروجی -2 تا -18 ولت)
پاسخ فرکانس (-3dB) 0 تا 20000 هرتز
زمان خیزش < 15 میکرو ثانیه
محدوده سیگنال خروجی -4 ولت تا 20- ولت DC (یا 2- ولت تا 18- ولت)، به طور خطی با محدوده اندازه گیری سنسور مطابقت دارد.
دمای عملیاتی 30- تا 100 درجه سانتی گراد (22- درجه فارنهایت تا 212 درجه فارنهایت)
آچار تخت سوئیچ 27 میلی متر
مواد مسکن LMgSi 0.5 (آلیاژ آلومینیوم)
اتصالات ورودی: سوکت لیمو قفل شونده برای حسگر
خروجی/قدرت: ترمینال پیچ (حداکثر 1.5 میلی متر مربع سیم)
نصب 4 پیچ M5x20 (شامل)
