EPRO PR6423/004-040

بررسی اجمالی محصول

PR6423/004-040 یک سنسور جریان گردابی با دقت بالا از برند Emerson's EPRO با قطر 8 میلی متر است. این به طور خاص برای ارتعاش بدون تماس و نظارت بر موقعیت ماشین آلات دوار طراحی شده است. به عنوان بخشی از یک سیستم حفاظت مکانیکی حیاتی، این سنسور با دقت طراحی شده است تا عملکرد قابل اعتمادی را در محیط های سخت ارائه دهد.

کد سفارش "004-040" پیکربندی زیر را مشخص می کند: رابط رزوه ای M10x1، بدنه (آستین) به طول 65 میلی متر، کابل یکپارچه به طول 10 متر و کانکتور LEMO. این ترکیب آن را به ویژه برای برنامه هایی که نیاز به نصب از طریق محفظه های مکانیکی ضخیم یا براکت های پروب دارند، مناسب می کند و طول کابل برای اتصال به مبدل های سیگنال نصب شده از راه دور کافی است. معمولاً همراه با مبدل‌های سازگار (مانند CON021) برای تشکیل یک کانال اندازه‌گیری کامل برای نظارت بر پارامترهایی مانند ارتعاش شافت شعاعی توربوماتینرهای کوچک و متوسط ​​استفاده می‌شود.

پارامترهای محصول

ضریب مقیاس افزایشی (حساسیت)        8 V/mm (203.2±mV/mil) ±5٪ (0 تا 45°C)

خطی (انحراف از خط مستقیم)      0.025 ± میلی متر (1 میلی متر) (0 تا 45 درجه سانتی گراد)

محدوده اندازه گیری خطی                       2.0 میلی متر (80 میل)

قطر سنسور ۸ میلی‌متر

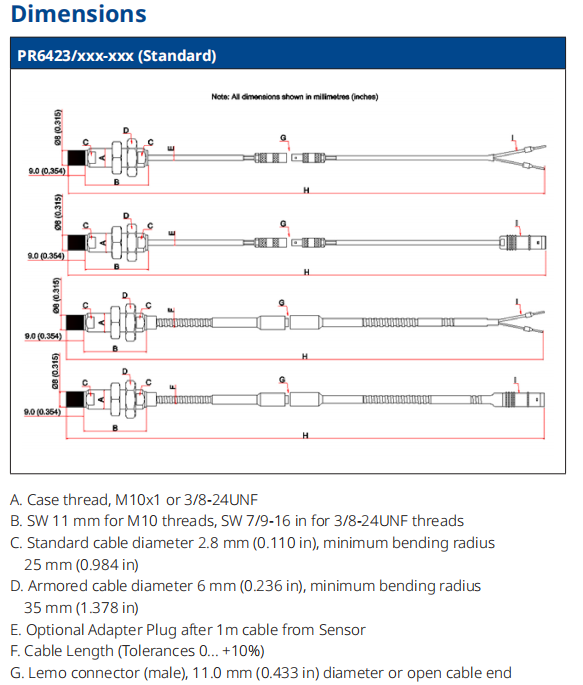

موضوع                                      M10x1

طول قاب (آستین)                                65 میلی‌متر (مشخص شده با «4» در کد)

آچار تخت                                             سوئیچ 11 میلی متر

شکاف اولیه هوا                                         0.5 میلی متر (20 میل)

ماده هدف                                     فولاد فرومغناطیسی (42CrMo4 / استاندارد AISI 4140)

حداقل قطر شفت                           25 میلی متر (0.79 اینچ)

دمای عملیاتی                           سنسور و کابل 1 متری: -35 درجه سانتی گراد تا +180 درجه سانتی گراد (31- درجه فارنهایت تا 356 درجه فارنهایت)

                                                           قابلیت و رابط: -35 درجه سانتیگراد تا +150 درجه سانتیگراد (-31 درجه فارنهایت تا 302 درجه فارنهایت)

کلاس حفاظت                                     IP66 (مقاوم در برابر گرد و غبار و محافظت در برابر جت های آب قدرتمند)

جنس                                             مورد: فولاد ضد زنگ

                                                           نکته سنسور: PEEK (پلی اتر کتون)

                                                           کابل: PTFE

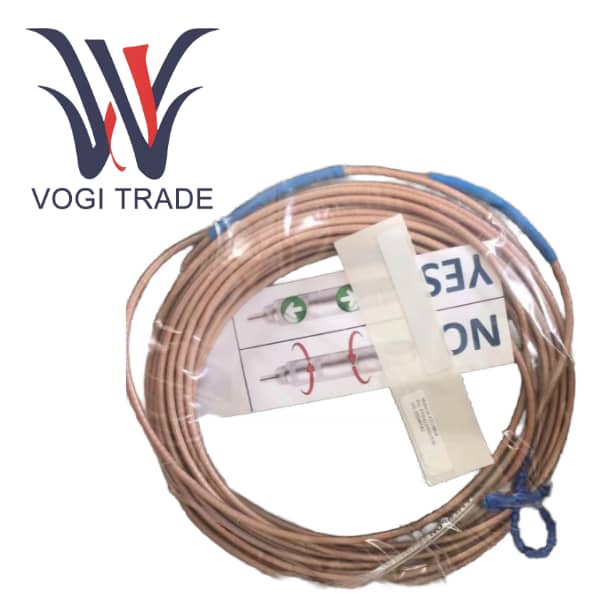

طول کابل                                       10 متر (مشخص شده با '4' در قسمت آخر کد)

نوع کابل                                            PTFE استاندارد، بدون زره (قطر 2.8 میلی متر)

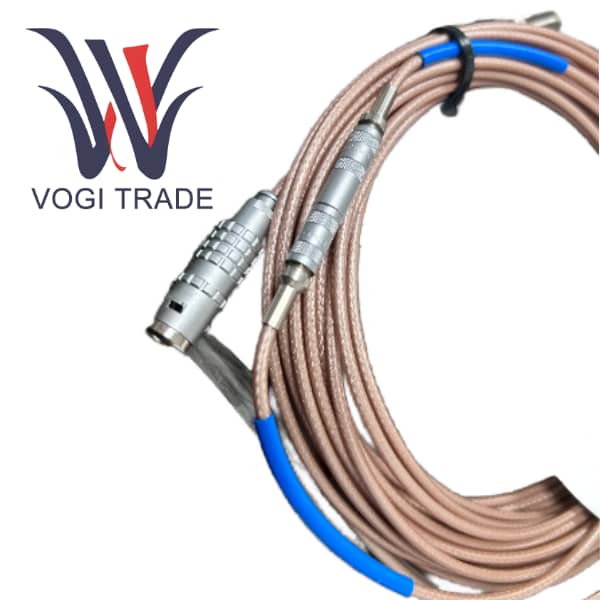

رابط                                            LEMO (مرد)

مناطق خطرناک                                ATEX، IECEx، CSA (ایمنی ذاتی 'ia' هنگام استفاده با مبدل تأیید شده مانند CON021 و موانع ایمنی)

ویژگی های عملکرد

حساسیت PR6423 به اندازه 8 ولت بر میلی متر است که آن را حتی به کوچکترین تغییر در فاصله بسیار حساس می کند. این امر آن را به گزینه ای ایده آل برای تشخیص ارتعاشات با دامنه کوچک در ماشین آلات با سرعت بالا تبدیل می کند، که قادر به هشدار اولیه در مورد وقوع عدم تعادل یا خطاهای ناهماهنگی است.

قطر 8 میلی متر و آستین بلند اختیاری (مانند مدل 65 میلی متری) آن را قادر می سازد در فضاهای محدود یا سازه های مکانیکی بزرگ نصب شود، جایی که پروب های بزرگتر قابل نصب نیستند.

مقاومت فوق‌العاده در برابر دمای بالا، بدنه حسگر را قادر می‌سازد تا دماهای شدید تا +180 درجه سانتیگراد را تحمل کند، که برای کاربردهای نزدیک به اجزای دمای بالا مانند توربین‌های بخار، توربین‌های گاز و کمپرسورهای با دمای بالا بسیار مهم است. مواد پروب PEEK کلید دستیابی به این عملکرد است.

عملکرد قوی آب بندی محیطی با رتبه حفاظتی IP66 تضمین می کند که سنسور کاملاً عاری از نفوذ گرد و غبار و ضربه شدید جریان آب است و آن را برای محیط های صنعتی خشن از جمله مناطق بیرون از منزل یا مناطق شستشو مناسب می کند.

PR6423/004-040 دارای چندین گواهینامه بین المللی مناطق خطرناک است. در صورت استفاده همراه با مبدل های ذاتاً ایمن و موانع ایمنی گواهی شده، می توان آن را در اتمسفرهای انفجاری کلاس I، منطقه 1 / منطقه 0 نصب کرد.

یکپارچگی سیگنال راه دور کابل یکپارچه 10 متری را قادر می سازد تا به طرح نصب انعطاف پذیری دست یابد و به مبدل سیگنال اجازه می دهد تا در پانل کنترل دور از نقطه اندازه گیری نصب شود. در همین حال، طراحی قوی و بادوام آن تضعیف سیگنال را به حداقل می رساند.
