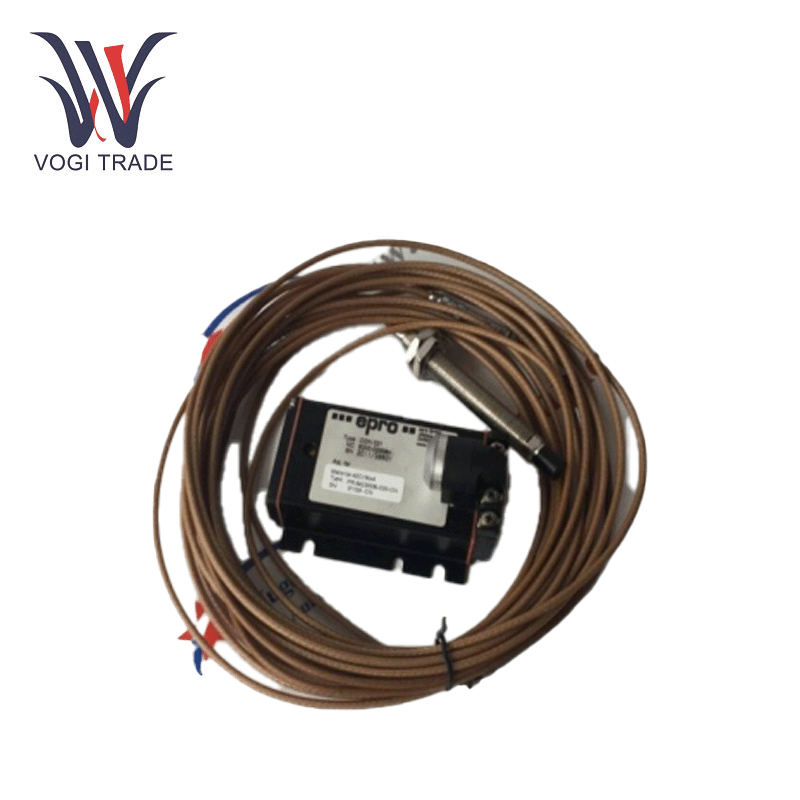

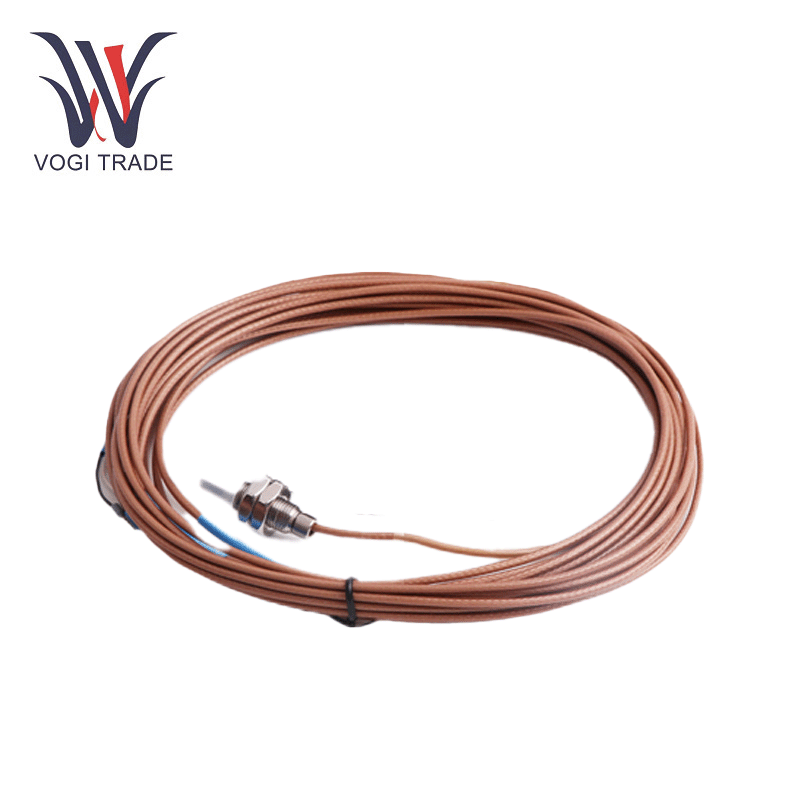

برند: EPROتوضیحات: سنسور فعلی ادی 8 میلی مترشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 1اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنEPRO PR6423/001-010 یک سنسور جاری جاری بدون تماس است که برای اندازه گیری دقیق جابجایی محوری/شعاعی و لرزش در توربین ها ، مطابق با استانداردهای API 670 و EEX IB IIC T6/T4 طراحی شده است.
| ساخت |
EPRO |
| شماره مدل |
PR6423/001-010 |
| کشور مبداء |
آلمان |
| کد HS |
9031809090 |
| بعد |
5 متر |
| ابعاد بسته بندی |
27*27*10cm |
| وزن |
0.15 کیلوگرم |
پارامترهای فنی
طول موضوع: 35 میلی متر
دامنه اندازه گیری خطی: 2 میلی متر (80 میلی متر)
شکاف اولیه هوا: 0.5 میلی متر (20 میلی متر)
حداقل قطر شافت: 25 میلی متر (0.79 ")
مواد هدف (فولاد فرومغناطیسی): 42CRMO4 (AISI/SAE 4140) استاندارد دیگر (در صورت درخواست)
کلاس حفاظت: IP66 ، IEC 60529
دامنه دمای کار: سنسور شامل. کابل 1 متر: -35 تا +180 درجه سانتیگراد (-31 تا 356 درجه فارنهایت) کابل و کانکتور: -35 تا +150 درجه سانتیگراد (-31 تا 302 درجه فارنهایت)
مواد: نوک سنسور (Peek Polyether Ether Ketone) ، کابل مورد (فولاد ضد زنگ) (PTFE Polytetrafluoroethylene) ، کانکتور (برنج ، روکش نیکل)
تجهیزات سازگار
EPRO PR6423/001-010 یکپارچه با سیستم های نظارت صنعتی ادغام می شود:
مبدل سیگنال: برای تبدیل سیگنال های سنسور خام به خروجی های استاندارد (به عنوان مثال ، 4-20 میلی آمپر یا 0-10 ولت) برای ادغام با سیستم کنترل ، نیاز به جفت شدن با مبدل های Con 021 دارد.
سیستم عامل های نظارت: سازگار با سیستم های محافظت از ماشین آلات MMS 6000/3000 ، امکان ردیابی در زمان واقعی لرزش ، جابجایی شافت و خارج از مرکز در توربین ها و کمپرسورها.
لوازم جانبی نصب: با استفاده از لوله های حفاظت فلزی MPT 064 یا دارندگان پروب EZ 1600 برای افزایش ثبات در تنظیمات پرشور بالا استفاده کنید
نصب و نگهداری
نصب بهترین روشها:
نصب: EPRO PR6423/001-010 دارای یک موضوع M10x1 یا 3/8 "-24UNF برای موقعیت یابی انعطاف پذیر است. حداقل قطر شافت 25 میلی متر و فاصله هوای اولیه 0.5 میلی متر (0.1 میلی متر) را برای دقت سیگنال به همراه داشته باشید.
کابل کشی: از کابل های زرهی (قطر 6 میلی متر) با حداقل شعاع خمش 35 میلی متر استفاده کنید تا از آسیب در مسیریابی پر فشار جلوگیری کنید.
دستورالعمل های نگهداری:
بازرسی های روتین: نوک سنسور را برای ساخت زباله یا فصلنامه خوردگی بررسی کنید. برای حفظ محافظت از IP66 ، یکپارچگی کابل ، به ویژه در نزدیکی اتصالات را تأیید کنید.
ارزیابی مجدد: برای اطمینان از صحت طولانی مدت (تکرارپذیری 0.01 میلی متر) و به حداقل رساندن رانش ، کالیبراسیون دوسالانه را با استفاده از مبدل های سری CON انجام دهید و رانش را به حداقل برسانید.
ما همچنین مدل های دیگری از این محصولات را تهیه می کنیم: PR6423/00R-010 ، PR6423/009-030 ، PR6423/007-010. آنها در مشخصات ، ویژگی ها و دامنه برنامه یکسان هستند. تفاوت طول نخ و طول کابل است ، برای جزئیات بیشتر به جدول مراجعه کنید.
|
شماره ماژول |
طول نخ |
طول کابل |
| PR6423/001-010 |
35 میلی متر |
5 متر |
| PR6423/00R-010 |
موضوع معکوس |
5 متر |
| PR6423/007-010 |
95 میلی متر |
5 متر |
| PR6423/009-030 |
115 میلی متر |
8 متر |
