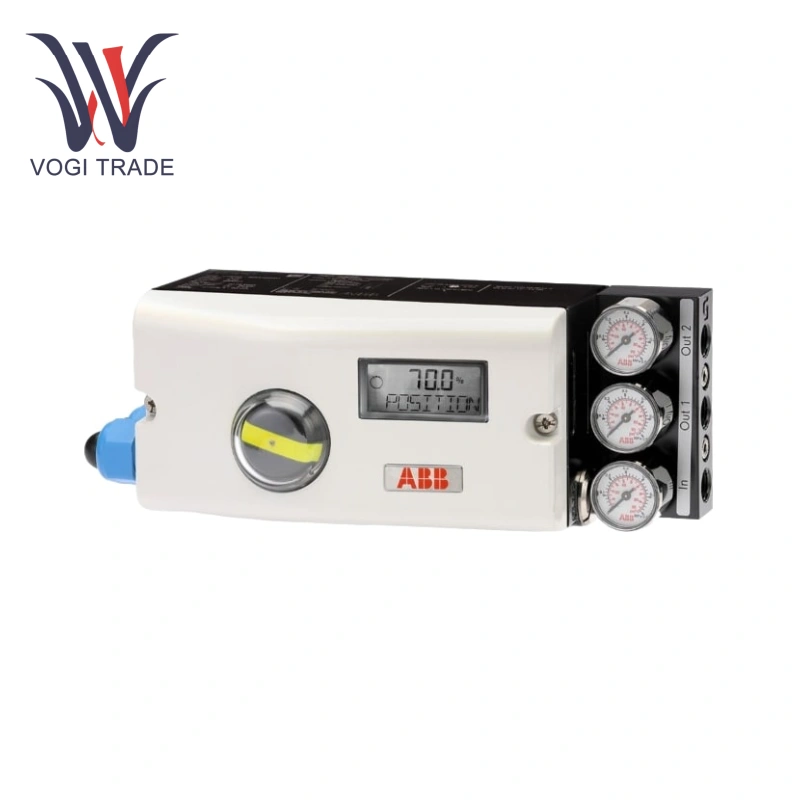

برند: بنتلی نواداتوضیحات: موقعیت یاب الکترو پنوماتیک TZIDCوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 10مدت پرداخت: T/Tبندر حمل و نقل: شنژنV18345-2021461001 TZIDC یک پوزیشنر الکترو پنوماتیک هوشمند و قابل تنظیم است که از فناوری دو سیمه 4-20 میلی آمپر استفاده می کند. می توان آن را بر روی محرک های خطی یا چرخشی پنوماتیک نصب کرد و آنها را از طریق یک ماژول I/P و تقویت کننده پنوماتیک کنترل کرد و سیگنال موقعیت یابی الکتریکی CPU را به یک سیگنال پنوماتیک متناسب تبدیل کرد.
| ساخت |
بنتلی نوادا |
| شماره مدل |
V18345-2021461001 |
| شماره سفارش |
V18345-2021461001 |
| کاتالوگ |
- |
| کشور مبدا |
آمریکا |
| کد HS |
8537101190 |
| بعد |
25*25*5 سانتی متر |
| ابعاد بسته بندی |
28*28*10 سانتی متر |
| وزن |
2.5 کیلوگرم |
سیستم پنوماتیک
نسخه های پنوماتیک:
محرک تک کاره (با عملکرد "ایمن از کار افتادن" یا "فایل انجماد").
محرک دو کاره (با عملکرد "ایمن از کار افتادن" یا "فایل انجماد").
حالت ایمن شکست:
هنگامی که برق قطع می شود، خروجی 1 کم فشار می شود و فنر محرک شیر را به موقعیت ایمن حرکت می دهد (خروجی 2 برای عملکرد دوگانه تحت فشار است).
حالت انجماد شکست:
هنگامی که برق قطع می شود، خروجی های پنوماتیک بسته می شوند و شیر در موقعیت فعلی خود منجمد می شود.
عملیات و ارتباطات
پنل عملیات:
صفحه نمایش ال سی دی 2 خطی + 4 دکمه، از پیکربندی محلی، راه اندازی و نظارت پشتیبانی می کند.
راه اندازی تک دکمه، انطباق خودکار پارامتر.
رابط ارتباطی:
آداپتور LKS (مبدل RS-232) برای اتصال کامپیوتر محلی.
پروتکل HART: ارتباط از طریق خط سیگنال 20 میلی آمپر یا مودم FSK.
پشتیبانی از DTM (فناوری FDT 1.2) برای ادغام در سیستم های کنترل یا نرم افزارهای رایانه شخصی (مانند DSV401).
ورودی/خروجی
ورودی ها:
نقطه تنظیم موقعیت آنالوگ (4-20 میلی آمپر).
ورودی دیجیتال (DI): عملکردهای حفاظتی را فعال می کند (به عنوان مثال، به موقعیت 0%/100% منتقل می شود، پیکربندی را غیرفعال می کند و غیره).
خروجی ها:
خروجی دیجیتال (DO): هشدار جمعی یا پیام خطا.
ماژول های اختیاری: بازخورد آنالوگ (4-20 میلی آمپر)، بازخورد دیجیتال (سیگنال سوئیچینگ)، ماژول توقف اضطراری.
ویژگی های محصول
کنترل با دقت بالا: Bently Nevada V18345-2021461001 می تواند سیگنال های الکتریکی را با دقت به سیگنال های پنوماتیک تبدیل کند و به کنترل بسیار دقیق موقعیت سوپاپ دست یابد.
پیکربندی انعطافپذیر: Bently Nevada V18345-2021461001 با پانل اپراتور داخلی با LCD دو خطی و چهار دکمه امکان پیکربندی محلی، راهاندازی و نظارت عملیاتی و همچنین پیکربندی از راه دور از طریق برنامه پیکربندی و گزینههای ارتباطی را میدهد.
مصرف انرژی: طراحی Bently Nevada V18345-2021461001 با رسیدن به نقطه تنظیم، شیر سه طرفه در موقعیت مرکزی بسته می شود و مصرف هوا را به حداقل می رساند.
برنامه های کاربردی
صنعت پتروشیمی: Bently Nevada V18345-2021461001 برای کنترل شیرها در فرآیندهای شیمیایی مختلف مانند شیرهای ورودی و خروجی در راکتورها، برج های تقطیر و مبدل های حرارتی استفاده می شود.
صنعت برق: Bently Nevada V18345-2021461001 برای کنترل دقیق سوپاپ ها در سیستم های آب بخار و سیستم های احتراق در نیروگاه ها، مانند دریچه های ورودی توربین بخار و شیرهای تنظیم کننده استفاده می شود.

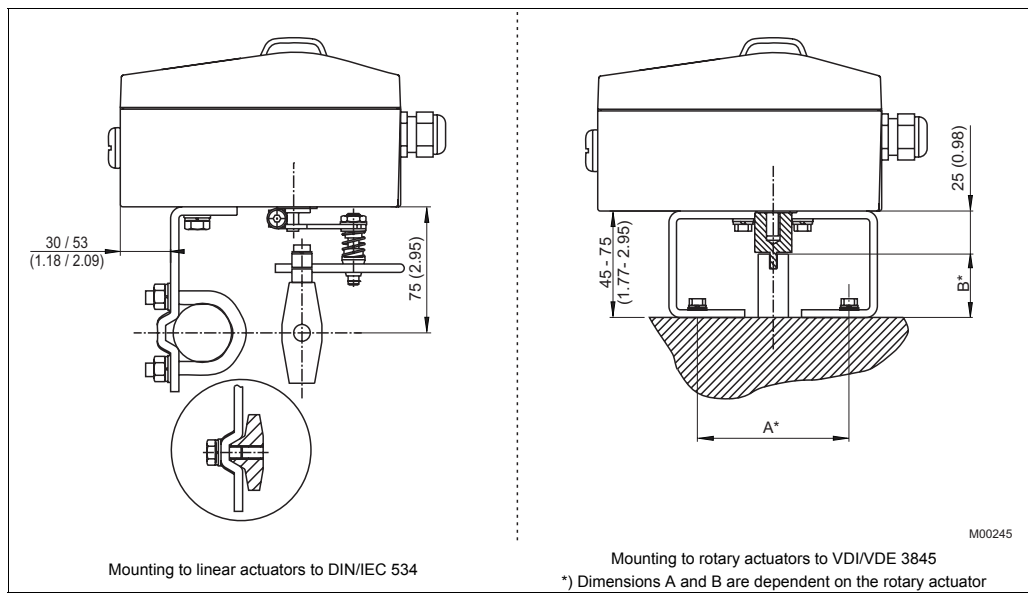

گزینه های نصب
محرک های خطی: مطابق با DIN/IEC 534 (نامور کناری)
محرک های چرخشی: مطابق با VDI/VDE 3845 (آداپتور شفت مورد نیاز است، به طور جداگانه سفارش داده شده است).
نصب یکپارچه: مستقیماً روی شیر کنترل نصب می شود (بدون نیاز به لوله کشی خارجی).
