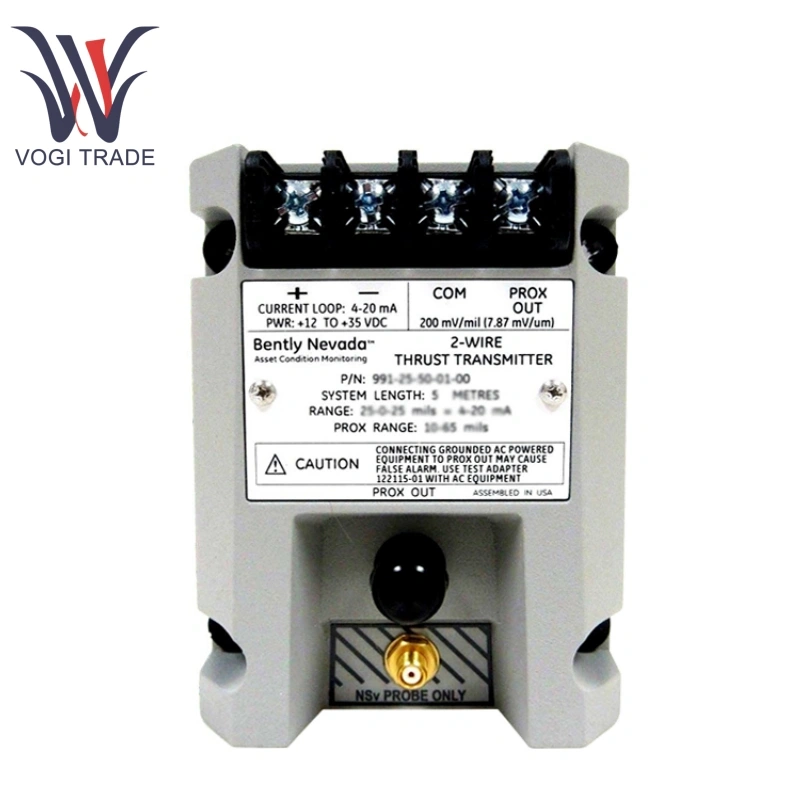

بنتلی نوادا 991-25-50-01-00

بررسی اجمالی محصول

مدل: 991-25-50-01-00

نوع محصول: فرستنده رانشی حلقه ای

محدوده اندازه گیری: حرکت کل رانش تا 1.2 میلی متر (50 میل)

پیکربندی ورودی: سازگار با یک پروب مجاورتی Bently Nevada 3300 NSv و کابل گسترش (از طول سیستم 5 و 7 متر پشتیبانی می کند)

سیگنال خروجی: 4-20 میلی آمپر DC (2 سیم، متناسب با موقعیت رانش). ترمینال PROX OUT سیگنال های ولتاژ ارتعاش/فاصله دینامیکی را خروجی می دهد

منبع تغذیه: 12-35 ولت DC (لوپ تغذیه)

دقت: خطای مقیاس کامل ≤±1.5٪

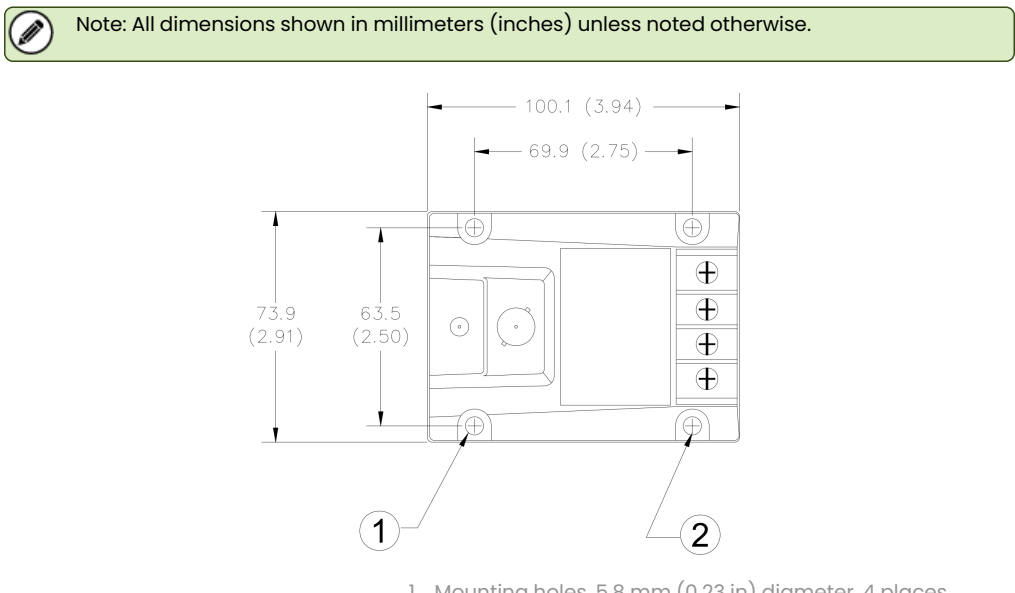

سازگاری با محیط: دمای عملیاتی -40 درجه سانتیگراد تا +85 درجه سانتیگراد، از 100٪ متراکم شدن و محیط های با رطوبت بالا پشتیبانی می کند. ابعاد: 150 × 100 × 50 میلی متر

ارتباطات و اتصال: مجهز به رابط ارتباطی RS485، شامل پایانه‌های PROX OUT و COM غیر ایزوله و کانکتورهای کواکسیال

روش نصب: از گیره ریل DIN یا تثبیت پیچ دیواری پشتیبانی می کند

ویژگی

اندازه گیری با دقت بالا: Bently Nevada 991-25-50-01-00 با حساسیت 7.87mV/μm، ارتعاشات شفت و تغییرات جابجایی را با دقت ثبت می کند و داده های قابل اعتمادی را برای ارزیابی شرایط عملیاتی تجهیزات ارائه می دهد.

نصب و نگهداری آسان: Bently Nevada 991-25-50-01-00 با طراحی یکپارچه اجزای خارجی را کاهش می دهد و امکان نصب همه کاره و راحت را فراهم می کند و تعمیر و نگهداری و بازرسی معمول را تسهیل می کند.

خروجی سیگنال پایدار: Bently Nevada 991-25-50-01-00 با مدارهای تشخیص عیب، مانند "خوب نیست" و "شکست سیگنال"، از خروجی بالا یا هشدارهای کاذب ناشی از خرابی پروب یا اتصالات شل جلوگیری می کند.

کاربرد

انرژی و نیرو: Bently Nevada 991-25-50-01-00 در توربین های بخار، ژنراتورها و سایر تجهیزات برای نظارت بر تغییرات رانش شفت در زمان واقعی و جلوگیری از آسیب تجهیزات ناشی از رانش غیرعادی استفاده می شود.

پتروشیمی: Bently Nevada 991-25-50-01-00 نصب شده روی تجهیزات کلیدی مانند کمپرسورها و پمپ ها، شرایط عملیاتی شفت را کنترل می کند و به سرعت مشکلاتی مانند خرابی آب بندی و سایش یاتاقان ناشی از عدم تعادل رانش را تشخیص می دهد.

الزامات پروب

باید با پروب سری 3300 NSv (مانند 330902، 330904 و غیره) استفاده شود. پارامترهای کلیدی:

Probe Gap: دقیقاً مطابق دستورالعمل تنظیم کنید. تنظیمات نادرست منجر به از دست دادن سیگنال می شود.

کانکتور: کانکتور کواکسیال (قطر ≤ 7.23 میلی متر).

محدودیت های کاربردی

نظارت غیر مستمر: فقط هشدار موقعیت رانش و عملکردهای دفاع سیگنال را ارائه می دهد. عملکردهای نظارتی پیشرفته مانند بای پس خطرناک و ضرب سفر پشتیبانی نمی شوند.

جداسازی تشخیصی: سیگنال PROX OUT باید از طریق آداپتور آزمایشی ایزوله شود تا از تداخل زمین جلوگیری شود.

سازگاری PLC: برای سیستم های تشخیصی در سطح کارخانه مناسب نیست.
