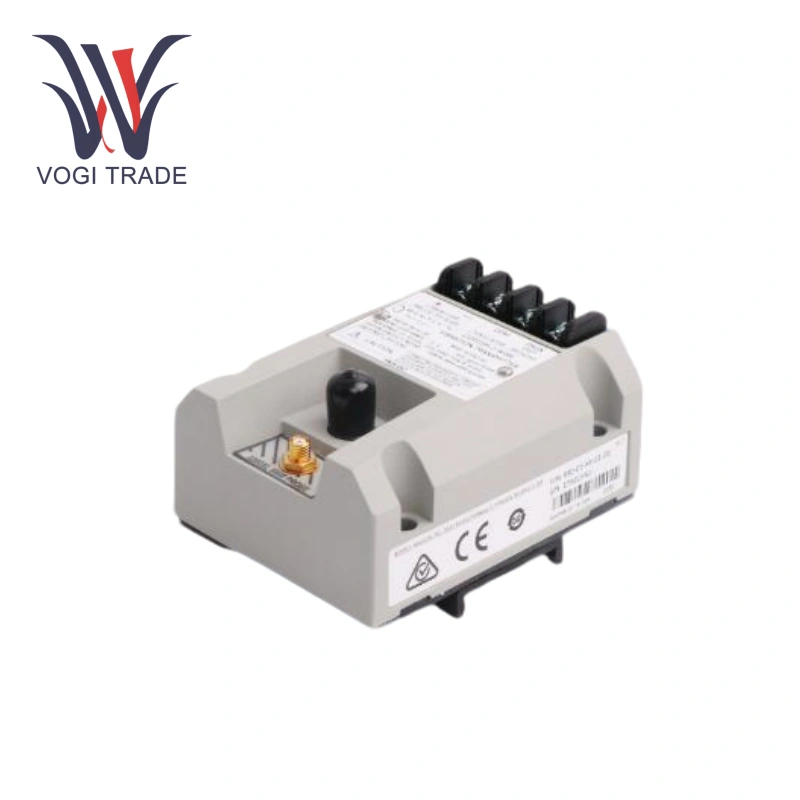

برند: بنتلی نواداتوضیحات: فرستنده ارتعاشوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 10مدت پرداخت: T/Tبندر حمل و نقل: شنژنBently Nevada 990-05-XX-01-00 یک فرستنده ارتعاش دو سیمه است که برای نظارت بر لرزش تجهیزات صنعتی طراحی شده است. این در درجه اول به سازندگان تجهیزات اصلی (OEMs) کمپرسورهای هوای گریز از مرکز، پمپ های کوچک، موتورها، فن ها و سایر تجهیزات خدمت می کند.
| ساخت |
بنتلی نوادا |
| شماره مدل |
990-05-XX-01-00 |
| شماره سفارش |
990-05-XX-01-00 |
| کاتالوگ |
- |
| کشور مبدا |
آمریکا |
| کد HS |
9031900090 |
| بعد |
18*18*8 سانتی متر |
| ابعاد بسته بندی |
21*21*10 سانتی متر |
| وزن |
1.5 کیلوگرم |
پارامترهای عملکرد
تبدیل سیگنال

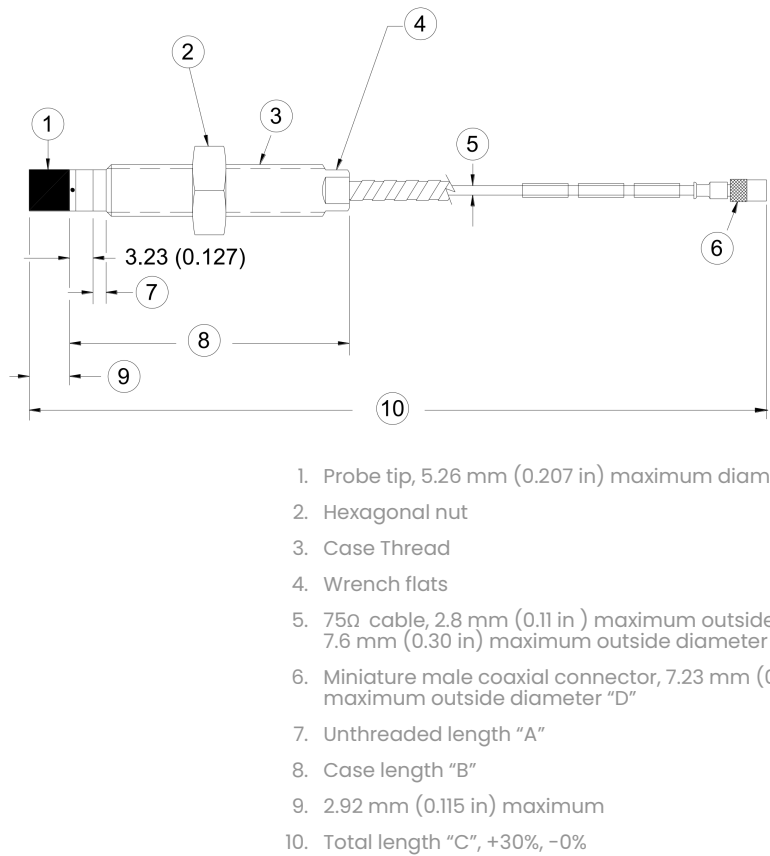

ورودی: سیگنال پروب جریان گردابی NSv 3300 (نیاز به کابل داخلی دارد).
خروجی: سیگنال جریان 4-20 میلی آمپر، خطی با ارتعاش اوج به اوج (0-125 میکرومتر).
دقت: ± 1.5٪ (شامل خطای تعویض پروب).
رابط تشخیصی
رابط کواکسیال PROX OUT: سیگنال لرزش پویا (غیر ایزوله) را ارائه می دهد. برای اتصال به اسیلوسکوپ یا دستگاه دیگر به آداپتور آزمایشی 122115-01 نیاز دارد.
OK نیست/مدار شکست سیگنال: در صورت بروز خطای پروب (برای جلوگیری از آلارم های کاذب) به طور خودکار خروجی را به کمتر از 3.6 میلی آمپر کاهش می دهد.
راحتی کالیبراسیون
صفر و دهانه به طور مستقل از طریق پتانسیومتر قابل تنظیم هستند.
پین ورودی TEST: از یک مولد تابع برای تأیید سریع سیگنال خروجی پشتیبانی می کند.
سازگاری با محیط زیست
دمای عملیاتی: -35 درجه سانتیگراد تا +85 درجه سانتیگراد (دمای کار پروب -52 درجه سانتیگراد تا +177 درجه سانتیگراد). سطح حفاظت: رطوبت متراکم 100٪ (غیرغرق)، ساختار کاملاً گلدانی.
ویژگی
Bently Nevada 990-05-XX-01-00 با دقت ± 1% از مقیاس کامل، ارتعاش تجهیزات را دقیقا اندازه گیری می کند و داده های قابل اعتمادی را برای ارزیابی وضعیت تجهیزات ارائه می دهد.
Bently Nevada 990-05-XX-01-00 با محدوده اندازه گیری فرکانس 10 هرتز تا 10 کیلوهرتز، به طور موثر لرزش را در تجهیزاتی که با سرعت های مختلف کار می کنند نظارت می کند.
Bently Nevada 990-05-XX-01-00 با طراحی بدنه ناهموار در برابر محیط های صنعتی خشن مقاومت می کند.
کاربرد
Bently Nevada 990-05-XX-01-00 برای نظارت بر ارتعاش تجهیزاتی مانند توربین های بخار و ژنراتورها استفاده می شود و به سرعت مشکلات احتمالی مانند سست شدن قطعات و سایش را شناسایی می کند.
Bently Nevada 990-05-XX-01-00 برای پمپ ها، کمپرسورها، فن ها و سایر تجهیزات در کارخانه های پتروشیمی اعمال می شود، نظارت بر ارتعاش در زمان واقعی هشدار اولیه خرابی تجهیزات را ارائه می دهد.
Bently Nevada 990-05-XX-01-00 برای نظارت بر ارتعاش تجهیزات ماشینکاری مانند ماشین ابزار و سانتریفیوژها مناسب است و به بهبود دقت ماشینکاری کمک می کند.
نصب و سیم کشی

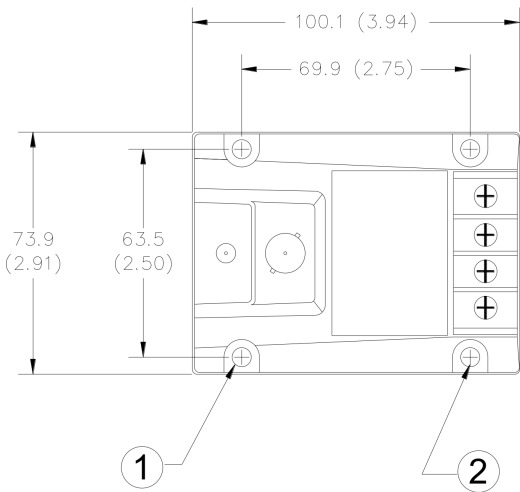

روش نصب
نصب ریل DIN (CC=01):
از گیره های ریل استاندارد 35 میلی متری DIN (بدون نیاز به ابزار اضافی) استفاده کنید.
الزامات سیم کشی
مدارهای قدرت و سیگنال:
منبع تغذیه: +12–35 VDC (حداکثر مقاومت حلقه 1000 Ω).
نمودار سیم کشی به شرح زیر است (توجه داشته باشید که پین PROX OUT باید ایزوله باشد):
