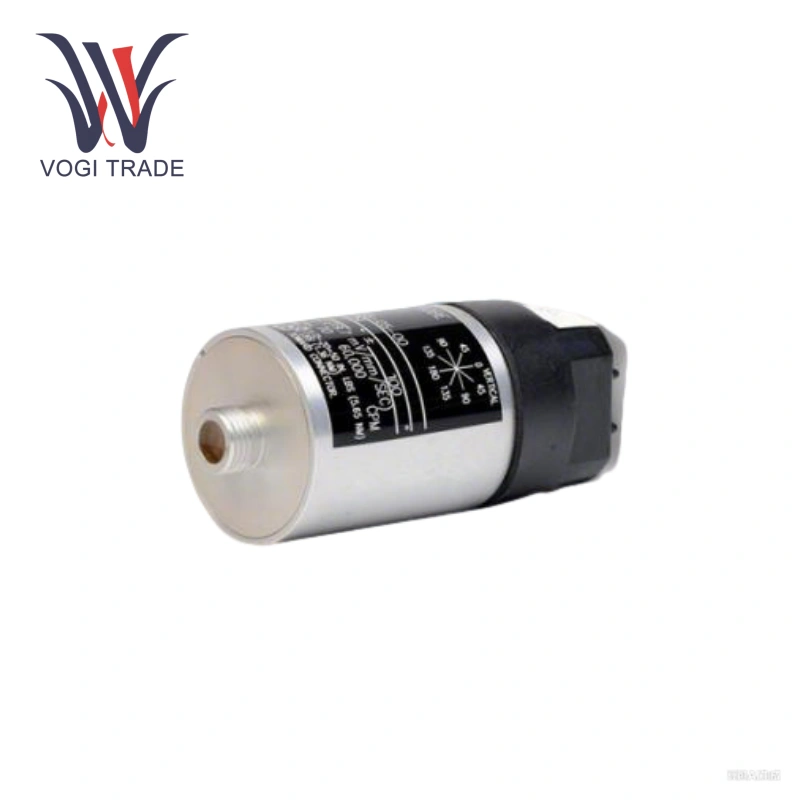

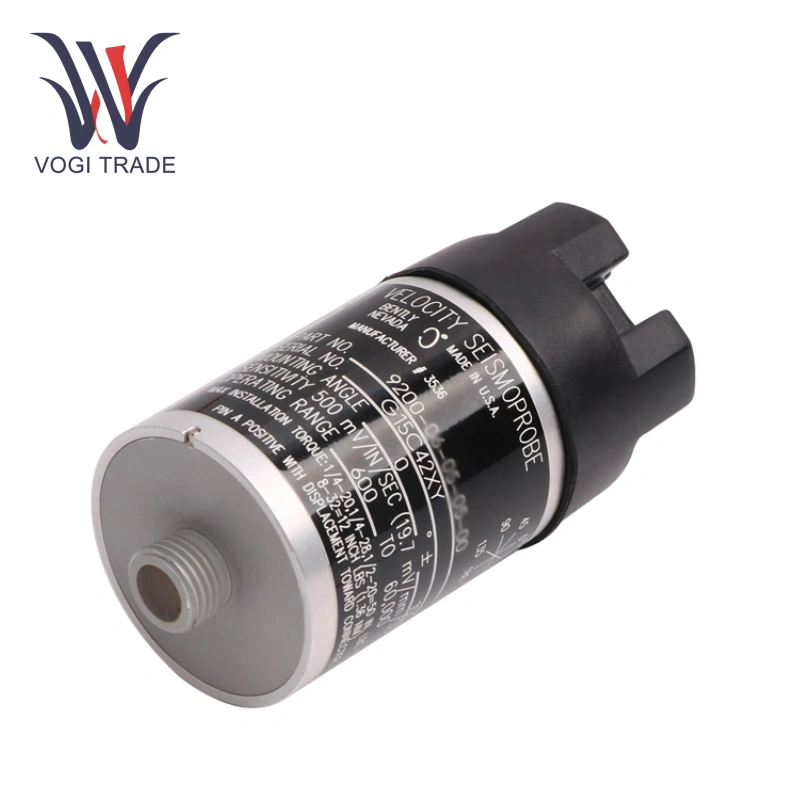

برند: بنگل نواداتوضیحات: مبدل سرعت دو سیمشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنسنسور سرعت فرستنده 2 سیم 2-01-05-10-00 دو سیم. Banly 9200-01-05-10-00 یک سنسور سرعت فرستنده 2 سیم است که توسط نوادا بنگل تولید می شود. این ماده به طور معمول برای نظارت مداوم یا اندازه گیری دوره ای در رابطه با ابزار تست یا عیب یابی استفاده می شود.
| ساخت |
بنگل نوادا |
| شماره مدل |
9200-01-05-10-00 |
| شماره سفارش |
9200-01-05-10-00 |
| کاتالوگ |
- |
| کشور مبداء |
آمریکا |
| کد HS |
8414909090 |
| بعد |
15*15*5cm |
| ابعاد بسته بندی |
17*17*7cm |
| وزن |
0.9 کیلوگرم |
خصوصیات الکتریکی:
حساسیت: 20 میلی ولت در میلی متر در ثانیه (500 میلی ولت در/ثانیه) ، 5 ±.

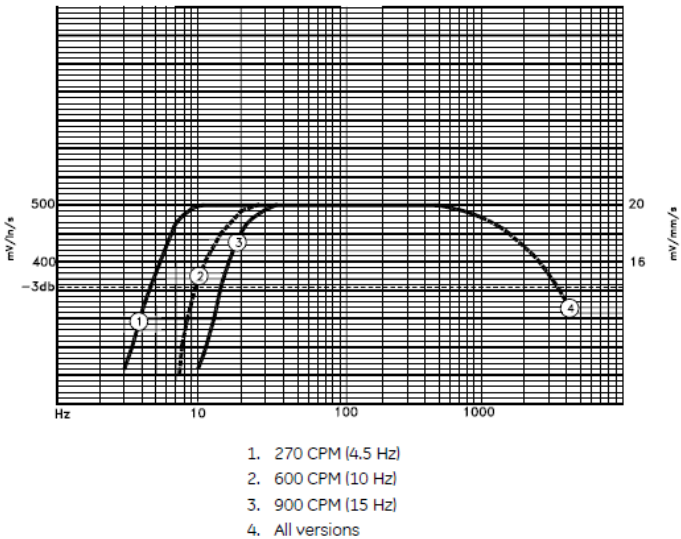

پاسخ فرکانس: با گزینه A مجموعه 01 (حداقل فرکانس 4.5 هرتز) ، دامنه پاسخ 4.5 هرتز تا 1000 هرتز (270 تا 60،000 cpm) ، 0.3 db معمولی است.
دامنه پویا: حداکثر جابجایی 2.54 میلی متر (0.100 اینچ) اوج به اوج ؛ دامنه سرعت 25 میلی متر در ثانیه (1 در/ثانیه) در 100 هرتز.
مقاومت به سیم پیچ: 1.25 kΩ ± 5 ٪. القاء سیم پیچ قفل: 125 م. ساعت.
دامنه خطی: 5 ± (از 0.01 تا 5.0 در/ثانیه در 100 هرتز).
حساسیت عرضی: 10 ± ((حداکثر ، نسبت به محور حساس).
مواد:
محفظه و آداپتور: آلومینیوم آنودایز شده A204.
مواد واشر: نئوپرن (سری 9200).
کانکتور: گزینه های بلوک ترمینال از پلی فنیلن سولفید (PPS) و تماس های مس روکش نیکل استفاده کنید.
انطباق محیط زیست:
FCC: با قسمت 15 قوانین FCC (بدون دخالت مضر) مطابقت دارد.
EMC: با دستورالعمل اتحادیه اروپا 2014/30/EU (EN 61326-1 برای محیط های صنعتی) مطابقت دارد.
ROHS: با دستورالعمل اتحادیه اروپا 2011/65/اتحادیه اروپا مطابقت دارد.
مکان های خطرناک: این مدل (گزینه D 00) گواهینامه خاصی ندارد و برای استفاده در مکان های خطرناک کلاس I/II/III مناسب نیست.
نشان
طراحی دو سیم: بنگل 9200-01-05-10-00 استفاده از نصب و سیم کشی ، کاهش هزینه و پیچیدگی را برطرف می کند.
اندازه گیری با دقت بالا: بنگل 9200-01-05-10-00 می تواند به طور دقیق لرزش را اندازه گیری کند ، و داده های مهم را برای نگهداری پیش بینی ارائه می دهد.
طراحی ناهموار: بنگل 9200-01-05-10-00 که برای محیط های صنعتی سخت طراحی شده است ، در برابر شوک و لرزش مقاومت می کند.
کاربرد
نظارت بر وضعیت صنعتی: بنگل 9200-01-05-10-00 مناسب برای نیروگاه ها ، کارخانه های تولیدی و سایر مکان ها ، تجزیه و تحلیل لرزش تجهیزات مکانیکی برای جلوگیری از خرابی تجهیزات.
نظارت بر ماشین آلات چرخشی: بنگل 9200-01-05-10-00 مناسب برای نظارت بر لرزش در زمان واقعی تجهیزات چرخشی مانند توربین ها ، کمپرسورها و موتورها.
روش نصب
از گشتاور مشخص شده استفاده کنید: برای یک گل میخ M10x1 (گزینه 10) ، گشتاور 5.6 N · M (50 در · lb) است.
تراز جهت گیری: برای اطمینان از نصب عمودی 0 درجه به شکل 1 مراجعه کنید.
اتصال کابل: از آنجا که گزینه B شامل کابل (بلوک ترمینال) نیست ، یک کابل خارجی (مانند سری 9571-NN یا 9755-NN) لازم است. حداکثر طول کابل 305 متر است ، اما برای طول بیش از این باید از فرکانس استفاده شود.
