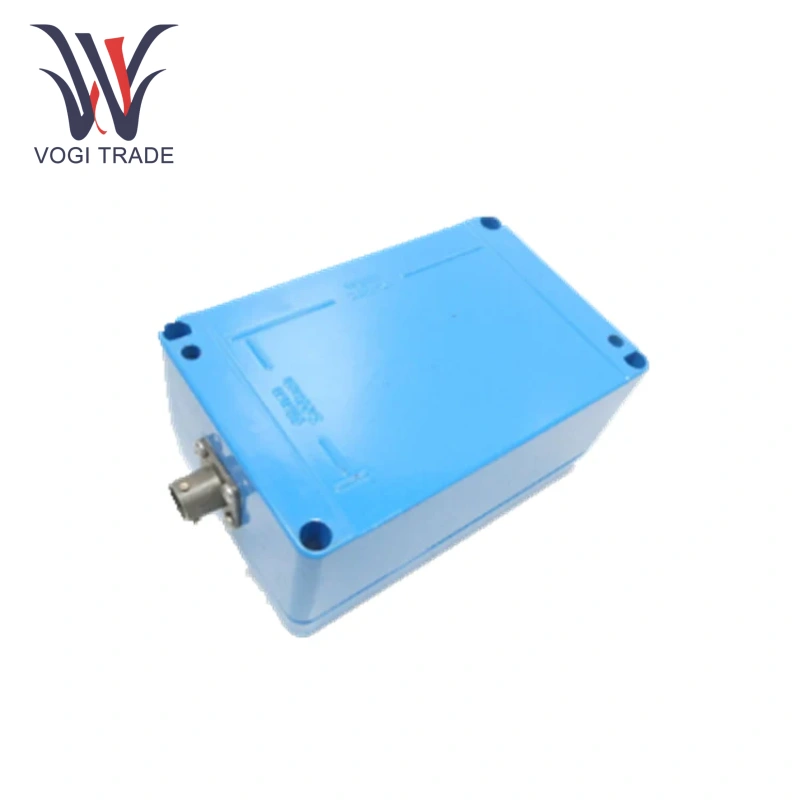

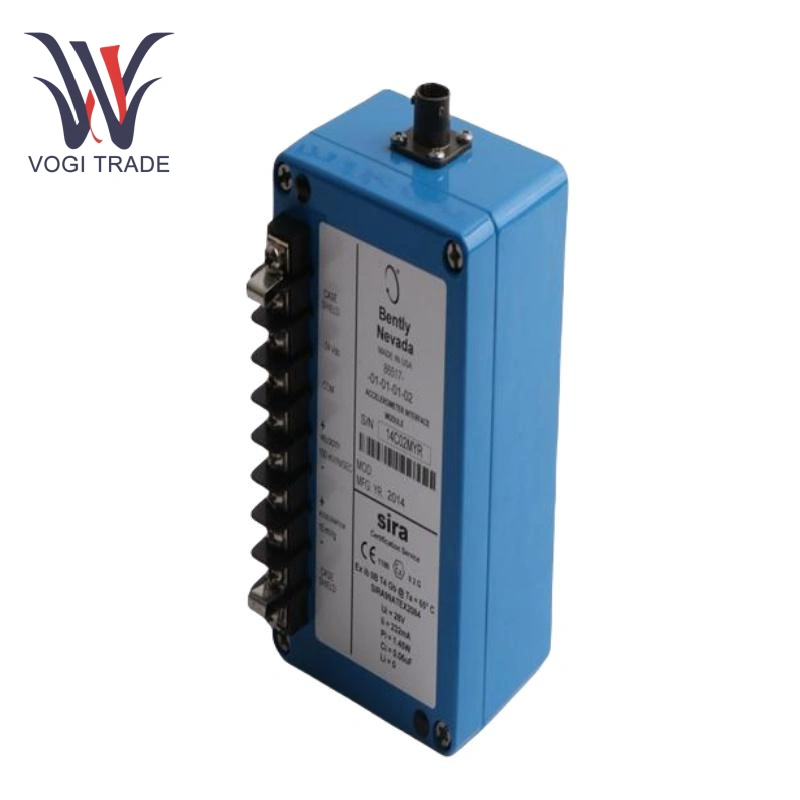

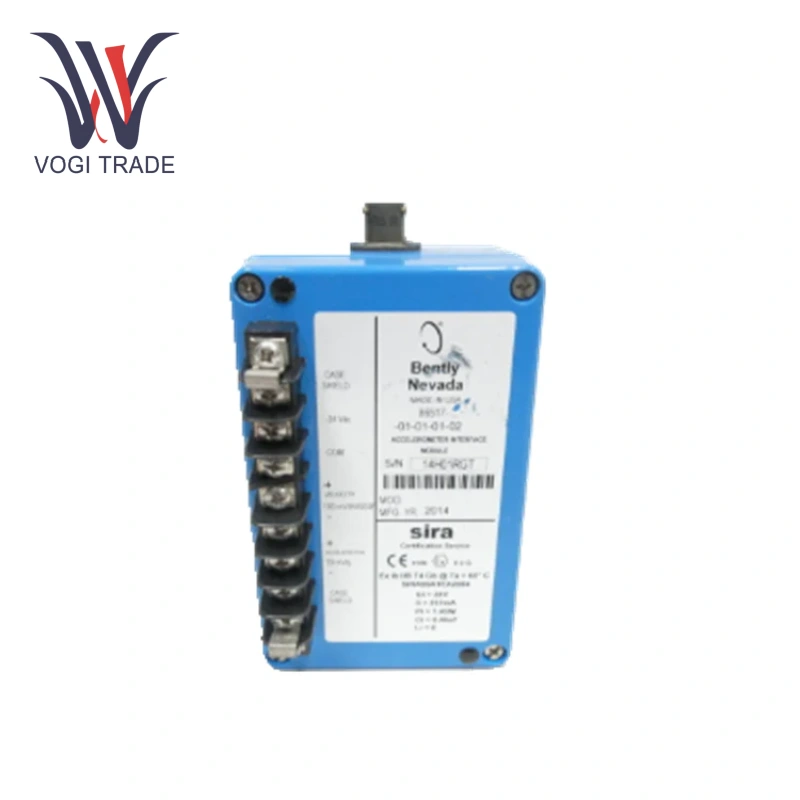

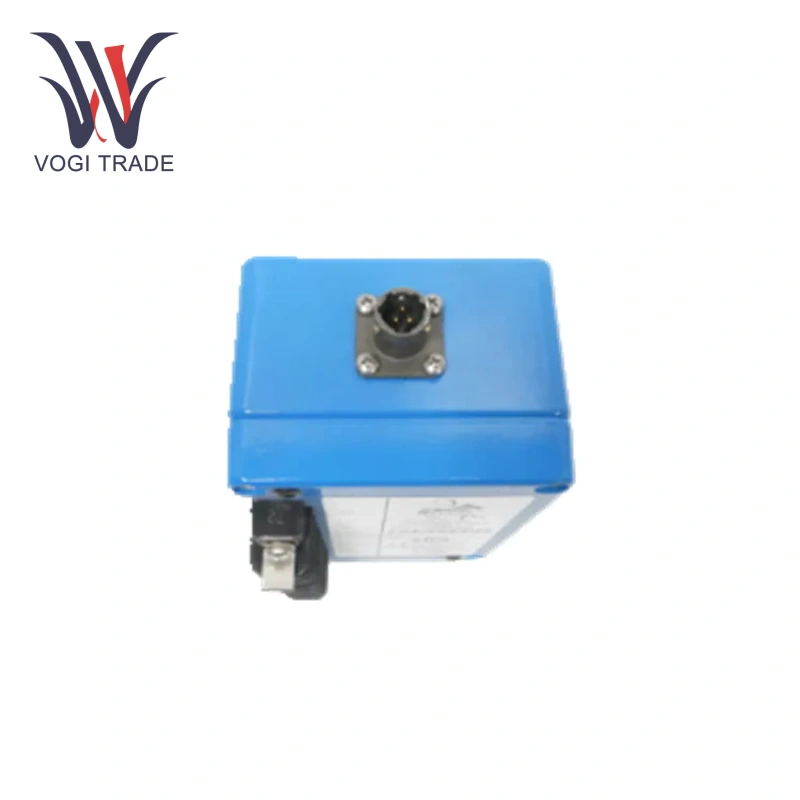

برند: بنگل نواداتوضیحات: ماژول رابط شتاب سنجشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنماژول رابط شتاب سنج Nevada 86517-01-01-01-CN در سیستم های نظارت بر لرزش ماشین آلات صنعتی استفاده می شود. ماژول به یک شتاب سنج متصل می شود ، سیگنال بار خروجی خود را دریافت می کند ، آن را از طریق مدار داخلی تقویت و فیلتر می کند و آن را به یک سیگنال خروجی DC پایدار متناسب با دامنه لرزش تبدیل می کند.
| ساخت |
بنگل نوادا |
| شماره مدل |
86517-01-01-cn |
| شماره سفارش |
86517-01-01-cn |
| کاتالوگ |
- |
| کشور مبداء |
آمریکا |
| کد HS |
9031900090 |
| بعد |
16*10*8cm |
| ابعاد بسته بندی |
20*15*10cm |
| وزن |
2 کیلوگرم |
بررسی اجمالی محصول
پارامترهای ورودی: حساسیت ورودی بار سنسور 50 pc/g است. ولتاژ تعصب سیگنال DC -10 VDC است.
پارامترهای خروجی: خروجی یک سیگنال 10 VDC DC است.
پاسخ فرکانس: فرکانس قطع گذر بالا 25 هرتز ، فرکانس قطع سطح پایین 350 هرتز است.
نیازهای برق: ولتاژ تأمین 24 VDC ، مصرف فعلی 138 میلی آمپر است.
دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد.
عمل
ورودی بار شتاب سنج را به سیگنال شتاب ولتاژ تبدیل می کند.
سیگنال را از طریق یک فیلتر باند مرتبه دوازدهم پردازش می کند.
سیگنال شتاب را برای تولید سیگنال سرعت ادغام می کند.
از حالت های خروجی دو سیم یا متعادل ، مناسب برای انتقال مسافت طولانی پشتیبانی می کند.
ویژگی های محصول
سیگنال های شتاب سنج Nevada 86517-01-01-CN دقیقاً تقویت و فیلتر می شوند تا نویز و خروجی یک سیگنال DC پایدار را از بین ببرند.
به طور کلی نوادا 86517-01-01-CN دارای پاسخ فرکانس 25Hz-350Hz به طور موثری فرکانس های ارتعاش مشترک تجهیزات مختلف صنعتی را در بر می گیرد.
به طور کلی Nevada 86517-01-01-CN از مسکن ناهموار و بادوام استفاده می کند و در برابر محیط های سخت صنعتی مانند درجه حرارت بالا ، رطوبت و گرد و غبار مقاومت می کند.
برنامه
مانیتورینگ لرزش نوادا 86517-01-01-CN برای تجهیزات بزرگ چرخشی مانند توربین های بخار و ژنراتورها به شناسایی سریع گسل های بالقوه مانند عدم تعادل روتور و سایش تحمل کمک می کند.
مانیتور لرزش نوادا 86517-01-01-CN برای تجهیزات مانند کمپرسورها و پمپ ها به جلوگیری از نشت و آسیب های ناشی از لرزش غیر طبیعی کمک می کند.
مانیتورینگ لرزش نوادا 86517-01-01-CN برای آسیاب های نورد ، ماشین های ریخته گری مداوم و سایر ماشین آلات به بهینه سازی عملکرد تجهیزات کمک می کند.

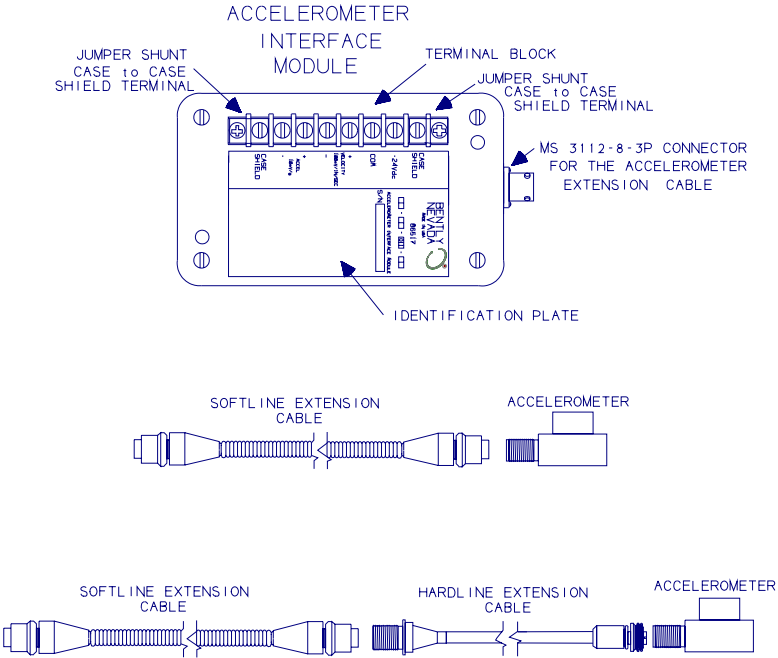

ماژول رابط

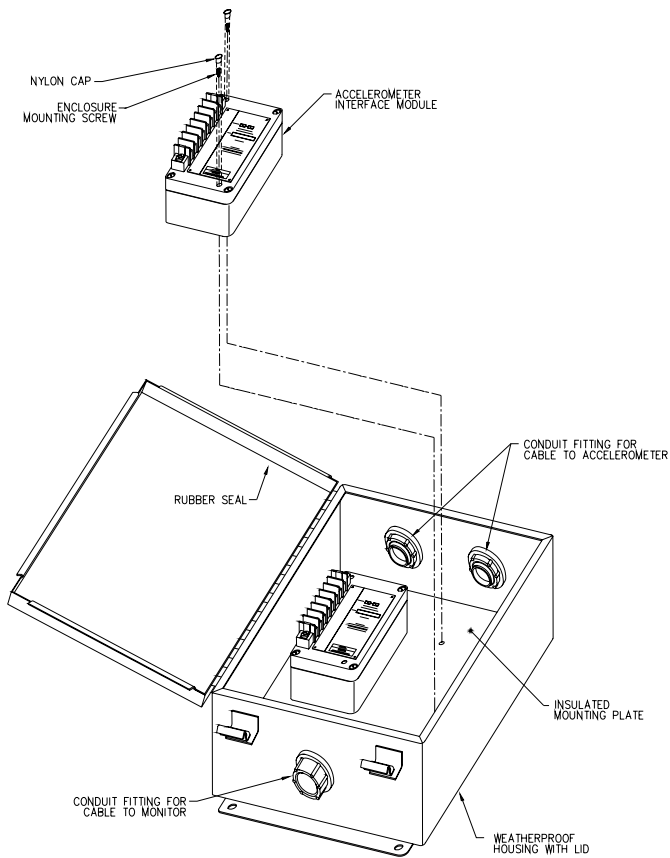

برای محافظت در برابر لرزش (0.1G-PK) به صورت افقی در یک محفظه محافظ (مانند سری BN 80808) سوار شوید.
الزامات جداسازی: مسکن باید از زمین عایق بندی شود.
شتاب سنج: مطابق مشخصات OEM نصب کنید. اتصالات برای جلوگیری از شل شدن باید به طور ایمن ببندند.
