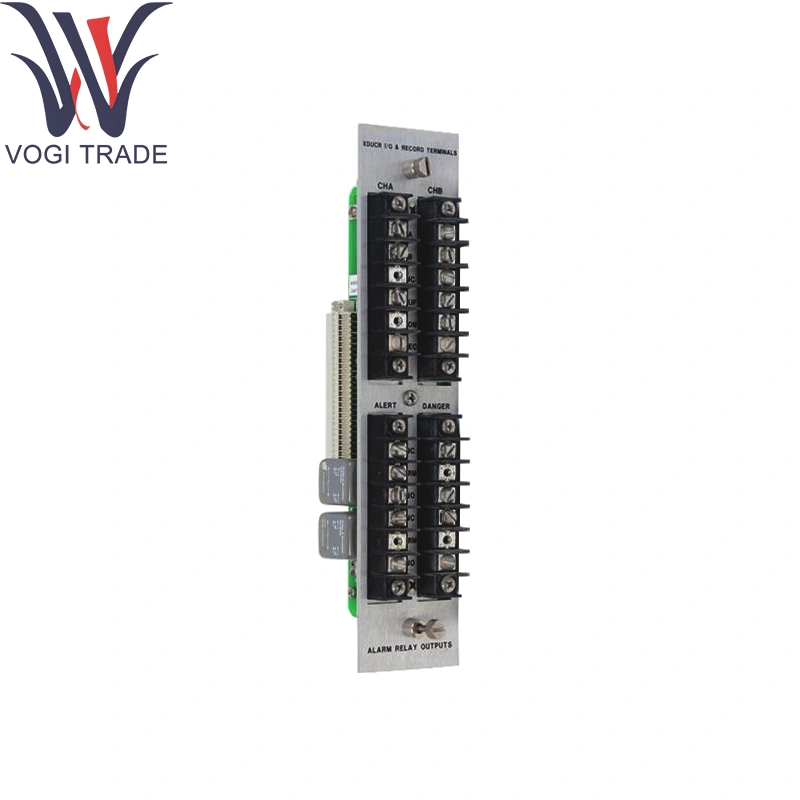

به طور کلی نوادا 84149-01

اطلاعات سفارش

شماره قسمت: 84149-01

توضیحات: ماژول ورودی آنالوگ 4-20mA 8 کانال جدا شده با خاتمه دقیق در صفحه

سازگاری سری: متناسب با Benmynevada 3500/3700 شاسی رک (شکاف)

جایگزین: 84149-00 (تجدید نظر قبلی)

پارامترهای فنی

کانال ها: 8 ورودی آنالوگ جدا شده برای نوادا 84149-01 ، هر یک با خاتمه 250Ω در داخل برای حلقه های 4-20mA

دامنه ورودی: 4-20mA (خاتمه 250Ω) یا -10 ولت تا +10 ولت (قابل انتخاب)

دقت: 1 /0 ٪ در مقیاس کامل

وضوح: 16 بیتی δς ADC (مراحل 0.3 μA)

نرخ نمونه برداری: 10 نمونه/ثانیه در هر کانال ، همزمان

جداسازی: کانال 1 کیلو ولت به شاسی/کانال به کانال در Banly Nevada 84149-01

تشخیص: تشخیص مدار باز (<3.8ma) ، محافظت از اتصال کوتاه (<24mA)

مصرف برق: 7w از صفحه 24 ولتاژ

محیطی:

دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: ≤95 ٪ RH ، غیرقانونی

تابع محصول

به طور کلی نوادا 84149-01 تهویه حلقه دقیق را با مقاومت های خاتمه تعبیه شده فراهم می کند و سخت افزار خارجی را از بین می برد. سیگنال های آنالوگ را با وضوح بالا برای 3500 صفحه پشتی دیجیتالی می کند ، در برابر نقاط تنظیم برای منطق زنگ هشدار مقایسه می کند و گسل های حلقه خود را تشخیص می دهد.

مناطق کاربردی

نظارت بر فرآیند پارامتر: حلقه های فشار/جریان/دما از طریق Banly Nevada 84149-01 در توربین ها و کمپرسورها

محافظت از دستگاه: تغذیه حلقه های آنالوگ ایمنی-بحرانی به منطق سفر

ادغام DCS/SCADA: تثبیت حلقه های آنالوگ به سیستم های دیجیتال

پانل های منطقه خطرناک: تاسیسات Zone2/Div2 شامل Banly Nevada 84149-01

Skids و مقاوم سازی OEM: ورودی آنالوگ با چگالی بالا در تابلوهای محدود شده با فضا
