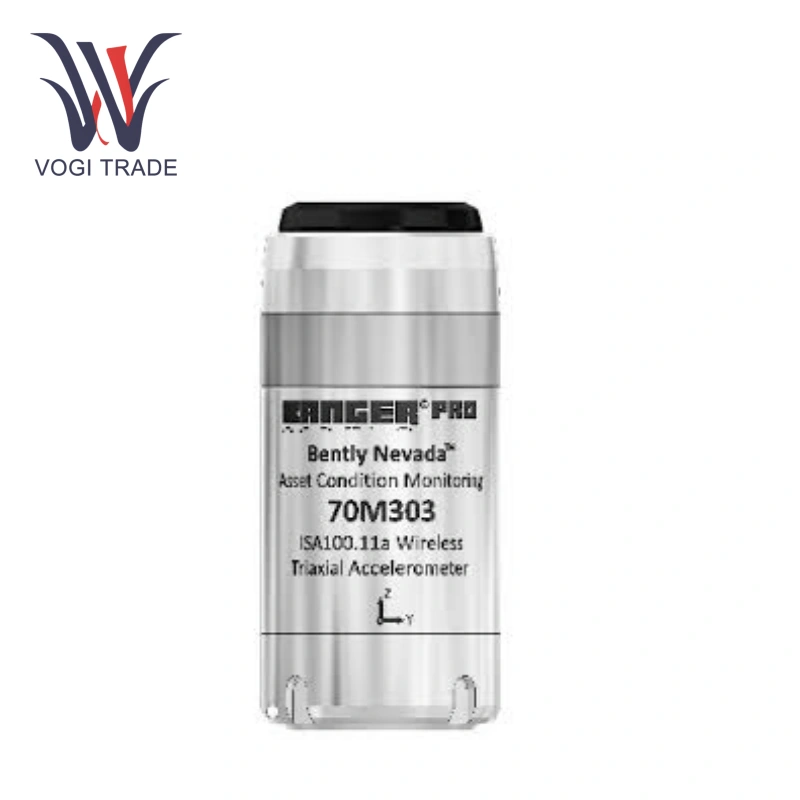

بنتلی نوادا 70M303-10-01-01-01

بررسی اجمالی محصول

مدل: 70M303-10-01-01-01

پارامترهای نظارت شده: لرزش سه محوری (سرعت 5-1 کیلوهرتز، شتاب 5-10 کیلوهرتز)، دمای سطح

پروتکل شبکه: پروتکل شبکه بی سیم ISA100.11a، از IEEE 802.15.4 پشتیبانی می کند، در باند فرکانس عمومی 2.45 گیگاهرتز ISM کار می کند و از توپولوژی مش و ستاره استفاده می کند.

فاصله انتقال: تا 200 متر در یک خط مستقیم، 75-100 متر در محیط های معمولی صنعتی

درجه حفاظت: IP67، ضد گرد و غبار و ضد آب

رتبه بندی ضد انفجار: ATEX/IECEx Zone 0 (ia I/IIC T4)، کلاس 1 Div 1، مناسب برای مناطق خطرناک

نوع باتری: باتری لیتیوم-تیونیل کلرید قابل تعویض 3.6 ولت، با عمر باتری تا 5 سال (بسته به نوع جمع آوری داده ها و فرکانس)

دمای کارکرد: -40 تا +85 درجه سانتیگراد

خروجی داده: از خروجی Modbus پشتیبانی می کند و می تواند به DCS یا تاریخدان کارخانه متصل شود و همچنین می تواند با سیستم های System 1 Evo ارتباط برقرار کند.

ویژگی

نظارت جامع و دقیق: Bently Nevada 70M303-10-01-01-01 یکپارچه لرزش سه محوری و نظارت بر دما، همراه با یک کتابخانه داخلی غلتک، تجزیه و تحلیل ارتعاش یاتاقان نورد عالی را ارائه می دهد و وضعیت عملکرد تجهیزات را به دقت نظارت می کند.

سازگاری قوی با سیستم: داده‌های Bently Nevada 70M303-10-01-01-01 را می‌توان از طریق ارتباط Modbus و خروجی OPC خروجی داد، و به طور یکپارچه با سیستم System 1 Evo برای مدیریت پلتفرم یکپارچه و تجزیه و تحلیل وضعیت تجهیزات یکپارچه می‌شود.

ایمن و قابل اعتماد: Bently Nevada 70M303-10-01-01-01 با رمزگذاری 128 بیتی AES انتقال امن داده ها را تضمین می کند، در حالی که سطح بالایی از حفاظت و طراحی ضد انفجار الزامات استفاده در مناطق خطرناک را برآورده می کند.

کاربرد

Bently Nevada 70M303-10-01-01-01 که برای نظارت بر لرزش فن های برج خنک کننده در نیروگاه ها استفاده می شود، این سیستم سرعت ارتعاش فن را در زمان واقعی نظارت می کند و امکان تشخیص به موقع سایش و شلی پره های فن و همچنین خرابی های احتمالی موتور و کاهنده را فراهم می کند.

Bently Nevada 70M303-10-01-01-01 نصب شده بر روی فن های مبدل حرارتی خنک شونده با هوا در کارخانه های پتروشیمی، به طور موثر وضعیت عملکرد فن را کنترل می کند.

سازگاری و یکپارچگی

پشتیبانی نرم افزار:

نرم افزار سیستم 1: به نسخه 20.2 یا بالاتر، با خروجی داده رابط کاربری عمومی (GCI) نیاز دارد. هر سنسور به مجوز دستگاه سیستم 1 جداگانه نیاز دارد (شماره قطعه 3071/13).

ابزارهای شخص ثالث: از خروجی داده های Modbus برای داده های یکپارچه پشتیبانی می کند و ادغام در سیستم های SCADA یا PLC را تسهیل می کند.

سازگاری دروازه:

دروازه های ISA100: مانند Bently Nevada 70M320 (حداکثر 50 سنسور را پشتیبانی می کند)، Yokogawa YFGW410 (حداکثر 160 سنسور)، یا Honeywell WDM (تا 320 سنسور).

توپولوژی شبکه: از شبکه های ستاره ای یا مش با حداکثر عمق سه پرش پشتیبانی می کند و از انتقال داده های قابل اطمینان اطمینان می دهد.
