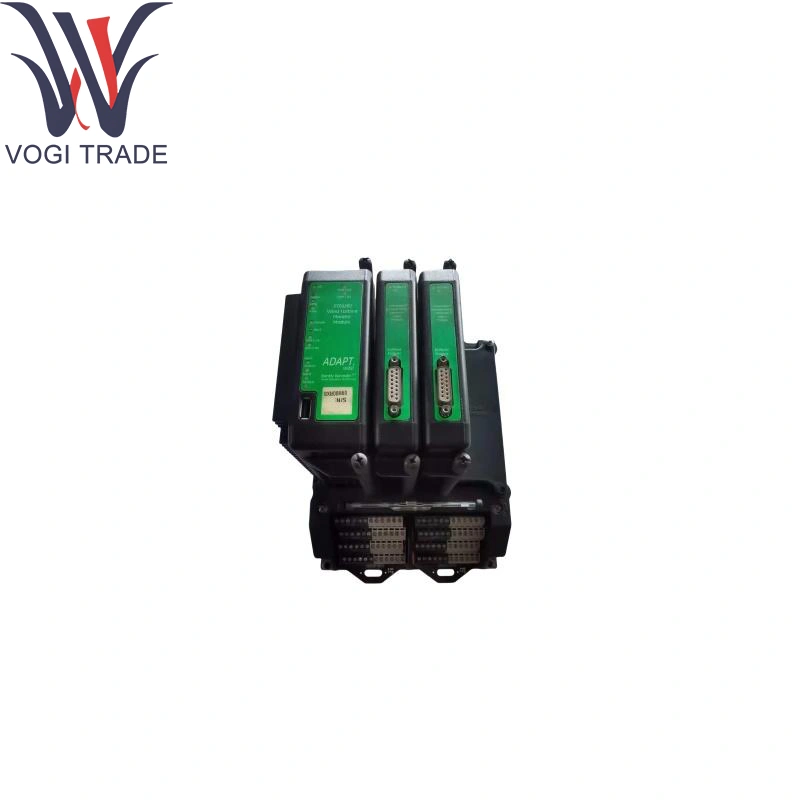

Banly Nevada 3701/60 175794-01

اطلاعات سفارش

شماره کاتالوگ: 3701/60-00-00-00 (استاندارد ؛ بدون گزینه)

کدهای گزینه نصب شده کارخانه:

"-01": پوشش کنفورماسی برای محیط های سخت

"-02": دامنه دمای طولانی (-40 درجه سانتیگراد تا +85 درجه سانتیگراد)

قطعات یدکی: کیت اتصال تعویض (175795-01) ؛ کیت روکش جلویی (175796-01)

پارامترهای فنی

کانال ها: دو ورودی transducer (کاوشگرهای ادیج فعال) از نوادا 3701/60 175794-01

محدوده اندازه گیری:

مجاورت: 50 ± ولت DC پروب-دامنه (دهانه قابل انتخاب)

سرعت: 0-100 میلی متر در ثانیه RMS (از طریق سنسورهای خارجی اختیاری) برای Banly Nevada 3701/60 175794-01

وضوح: 0.1 میکرومتر در نزدیکی ؛ 0.1 میکرومتر در ثانیه بر سرعت

پاسخ فرکانس: 0.5 هرتز تا 10 کیلوهرتز (-3 dB)

فیلتر کردن:

1 × ، 2 × و فیلترهای باند باند باند پهن (قابل انتخاب میدان)

تنظیمات قابل تنظیم بالا (0.5-100 هرتز) و تنظیمات کم گذر (1-10 کیلوهرتز)

تنظیمات زنگ هشدار: دو هشدار مستقل در هر کانال (0-100 ٪ در مقیاس کامل) ، برنامه ریزی شده توسط کاربر از طریق کنترلر قفسه

جداسازی: 1 کیلو ولت گالوانیک از زمین شاسی

منبع تغذیه: اسمی 24 ولت DC (18-32 ولت DC) ، 2 W حداکثر برای Nevada 3701/60 175794-01

دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد (استاندارد) ؛ -40 درجه سانتیگراد تا +85 درجه سانتیگراد (گزینه)

رطوبت: حداکثر 95 ٪ RH ، غیر مجلل

تابع محصول

سنجش مجاورت: سیگنال های پروب Eddy-Current Current را با استفاده از Bally Nevada 3701/60 175794-01 به داده های موقعیت شفت و ترخیص تبدیل می کند.

تشخیص لرزش: سرعت لرزش کلی را محاسبه می کند و دامنه های باند باریک (1 × ، 2 ×) را برای آنالیز تعادل و گسل از طریق نوادا 3701/60 175794-01 فراهم می کند.

خروجی هشدار/سفر: شرایط هشدار را به کنترل کننده دیجیتال I/O یا میزبان RACK برای پاسخ به خطا (هشدار ، خاموش کردن) گزارش می دهد.

Diagnostics: خودآزمایی خود را با شناسایی پروب پلاک و پرچم گذاری حسگر در نوادا 3701/60 175794-01 ، به کنترلر قفسه ابلاغ کرد.

ماژول های پشتیبانی اصلی

3701/00 شاسی قفسه: خانه های حداکثر 16 ماژول از جمله Bally Nevada 3701/60 175794-01 ، 24 ولت قدرت DC و اتوبوس داده های پشتی را فراهم می کند.

ماژول CPU 3701/90: ماژول های رابط به سیستم های میزبان ؛ پیکربندی ها را تنظیم می کند ، داده ها را جمع می کند ، از طریق Modbus/Profibus ارتباط برقرار می کند.

3701/50 ماژول رله: خروجی های رله فرم C را برای سیگنال های زنگ هشدار/سفر فراهم می کند.

3701/70 ماژول خروجی آنالوگ: اندازه گیری لرزش و مجاورت را به حلقه های 4-20 میلی آمپر برای کنترل کننده های خارجی تبدیل می کند.
