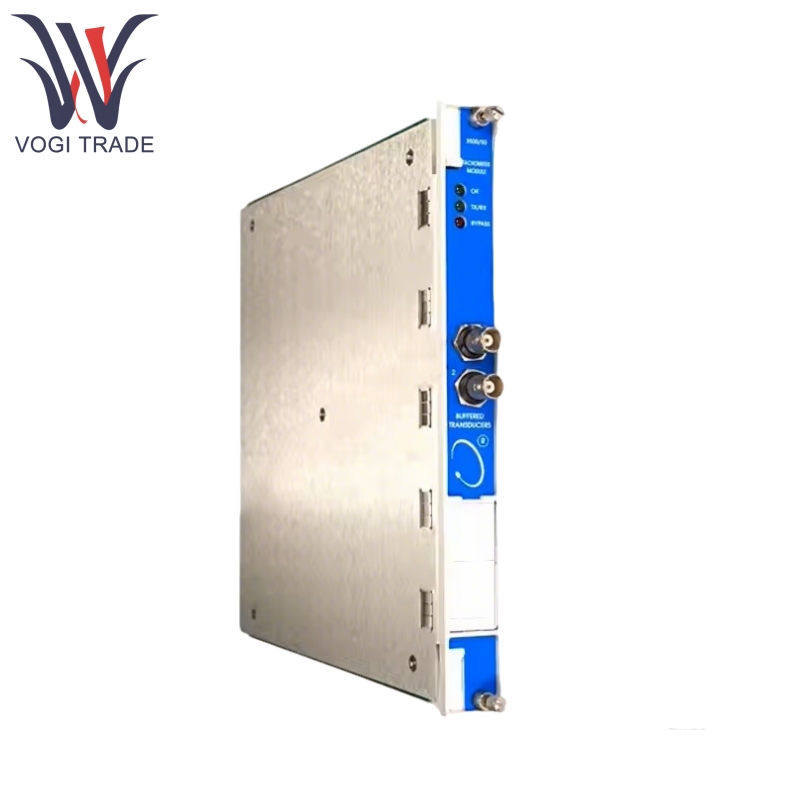

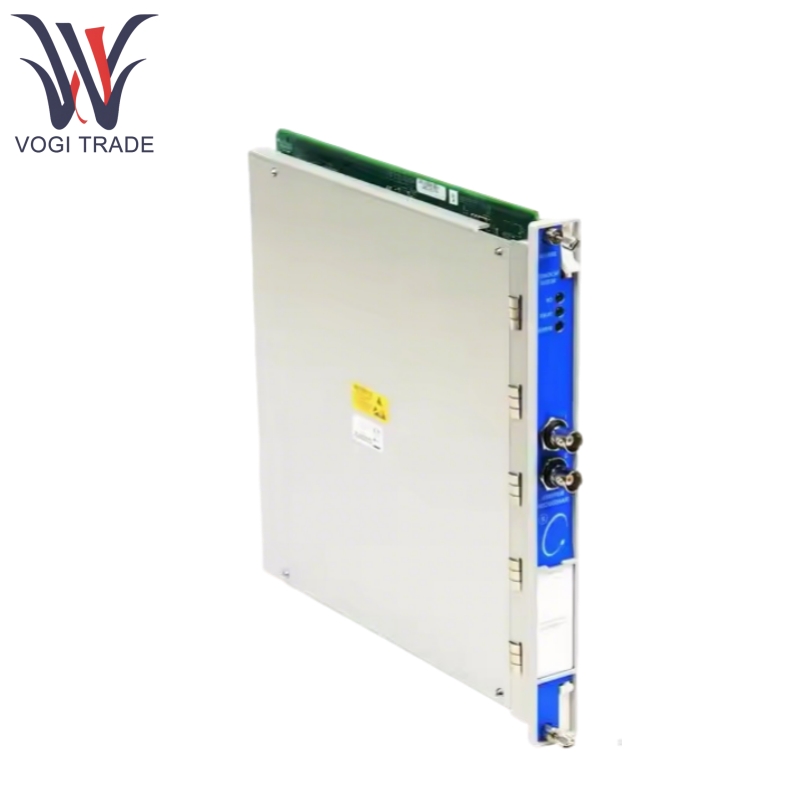

به طور کلی نوادا 3500/94m-06-00-00

ویژگی های محصول

به طور کلی نوادا 3500/94M-06-00-00 می تواند مقدار کامل 3500 اطلاعات سیستم ، از جمله لیست رویداد سیستم ، لیست رویداد هشدار ، داده های ماژول/کانال ، هشدار و وضعیت عادی را نشان دهد و از 9 حالت نمایشگر سفارشی (به عنوان مثال ، هیستوگرام اندازه گیری لرزش ، مقدار شکاف پروب و غیره) پشتیبانی می کند.

Bally Nevada 3500/94m-06-00-00 می تواند طرح صفحه را از طریق نرم افزار پیکربندی 3500 RACK تنظیم کند ، که از صفحه نمایش گروه بندی توسط واحد پشتیبانی می کند و داده ها می توانند به صورت آزاد در صفحات سفارشی سازماندهی شوند.

صفحه لمسی LCD 15 اینچی LCD (نور پس زمینه LED) برای محیط های صنعتی خشن سخت شده است و از نصب پانل با سخت افزار نصب شده پشتیبانی می کند.

به طور کلی نوادا 3500/94M-06-00-00 مستقیماً به قفسه 3500 (حداکثر 6m/20ft) از طریق کابل استاندارد و بدون نیاز به یک توسعه دهنده اضافی (به دلیل BB = 00) متصل می شود.

محصول با استفاده از اصل

به طور کلی نوادا 3500/94M-06-00-00 به عنوان یک ترمینال نمایش برای سیستم محافظت از دستگاه 3500 عمل می کند و بر اساس فرآیند "دستیابی به داده ها-انتقال-تجسم" کار می کند:

سنسورهای سیستم 3500 (به عنوان مثال پروب های لرزش ، سنسورهای جابجایی) داده های وضعیت تجهیزات را جمع آوری می کنند ، که توسط ماژول 3500/22 TDI (رابط داده های گذرا) پردازش می شود.

ماژول 3500/94M داده های پردازش شده را از طریق یک شبکه پر سرعت دریافت می کند و سیگنال های کنترل لمسی را در رابطه با رابط RS232 دریافت می کند.

داده ها از طریق درگاه VGA به صفحه لمسی 15 اینچی منتقل می شوند و در زمان واقعی به شکل نمودارها (نمودارهای نوار ، لیست ها و غیره) نمایش داده می شوند که از کاربر پشتیبانی می کند تا صفحه را تغییر دهد یا محتوای نمایش را از طریق عملکرد لمسی پیکربندی کند.

برنامه های کاربردی محصول

به طور کلی نوادا 3500/94m-06-00-00 برای سناریوهای صنعتی که نیاز به نظارت در زمان واقعی وضعیت ماشین آلات چرخان دارند (به عنوان مثال توربین ها ، کمپرسورها ، پمپ ها و غیره) و برنامه های معمولی شامل موارد زیر است:

اتاق های کنترل واحد در نیروگاه ها و گیاهان شیمیایی برای نمایش متمرکز لرزش ، جابجایی محوری ، انبساط دیفرانسیل و سایر پارامترهای تجهیزات کلیدی.

نصب پنل میدانی صنعتی ، مناسب برای پرسنل بهره برداری و نگهداری در مجاورت تجهیزات برای بررسی سریع وضعیت عملیاتی و اطلاعات زنگ.

با استفاده از سیستم 3500 برای تحقق هشدار و تشخیص عدم موفقیت تجهیزات ، کاهش خرابی بدون برنامه ریزی را کاهش دهید.

پارامتر محصول

موارد زیر به طور کلی پارامتر نمایشگر نمایشگر نمایشگر Nevada 3500/94M-06-00-00VGA است.

منبع تغذیه نمایش: 24 VDC (محدوده مجاز 12-24 VDC) ، جریان INRUSH 2.62 A @24V (<500μs) ، جریان کار <500 میلی آمپر

3500/94M ماژول مصرف انرژی: حداکثر 4.6 وات

رابط ها: پورت VGA (سیگنال های آنالوگ آنالوگ RGB و همگام سازی) ، درگاه RS232 (دریافت داده های کنترل لمسی) ، درگاه جلویی (خروجی قدرت 24VDC ، خروجی سیگنال VGA ، ورودی فرمان لمسی)

دمای کار: نمایش 0-60 درجه سانتیگراد (32-140 درجه فارنهایت) ، ماژول 3500/94m-20 درجه سانتیگراد تا 65 درجه سانتیگراد (-22 درجه فارنهایت تا 149 درجه فارنهایت)

دمای ذخیره سازی: ماژول های 3500/94M - 40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)

رطوبت: 95 ٪ RH (غیر جبران کننده) ، ماژول 95 ٪ RH (غیر مجلسی) را نمایش دهید

رتبه بندی محافظت: IP65 برای نمایشگر (گرد و غبار و اسپری آب فشار کم)

نوع صفحه: LCD 15 اینچی ، نور پس زمینه LED ، صفحه لمسی مقاومت
