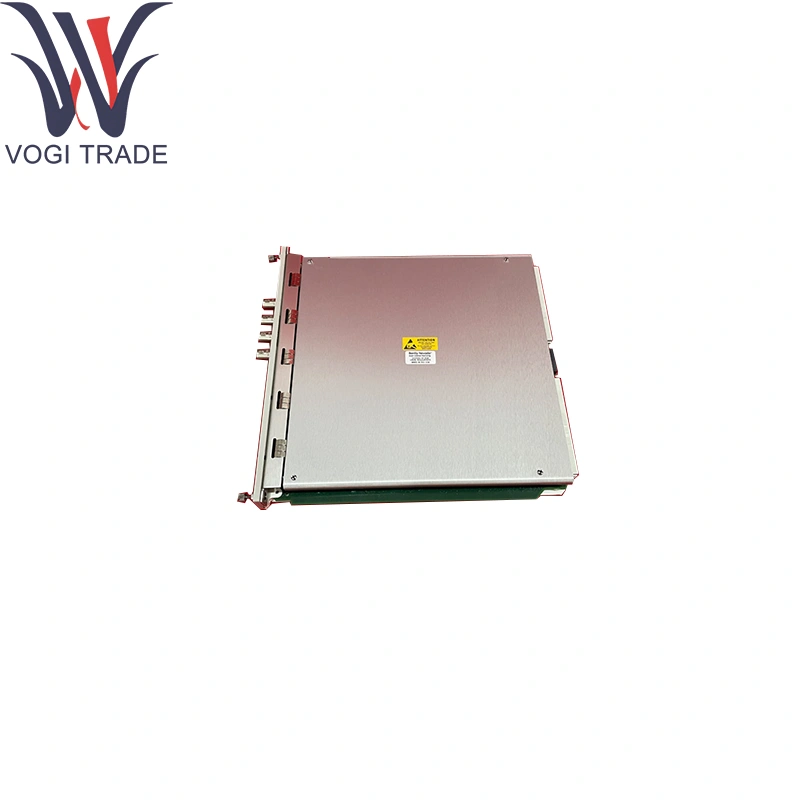

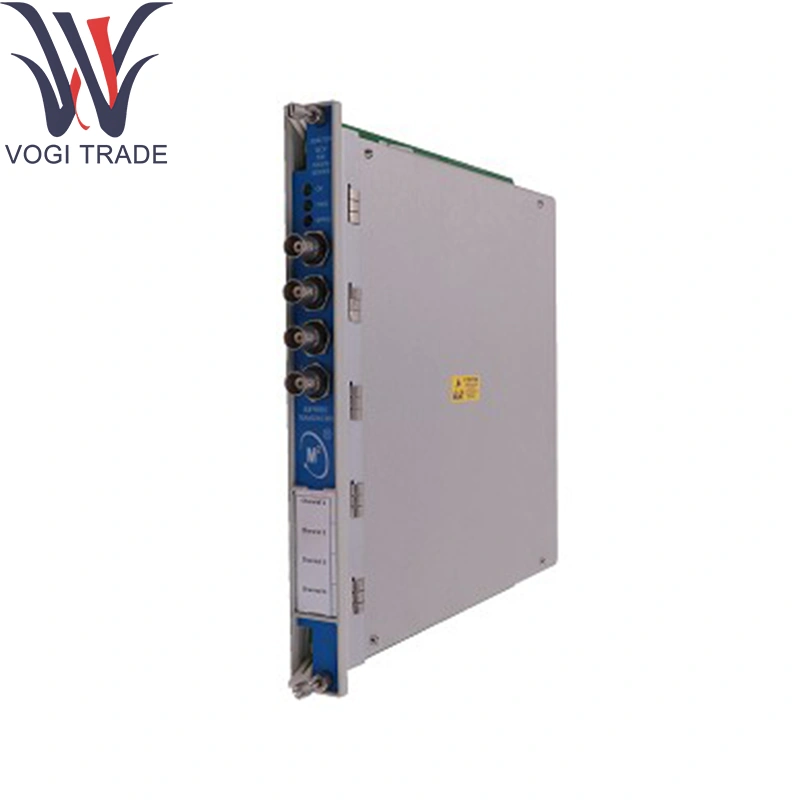

به طور کلی نوادا 3500/72m-01-00

اطلاعات سفارش

مانیتور موقعیت میله

3500/72m - aa -bb

پاسخ: نوع ماژول I/O

01 ماژول I/O با خاتمه داخلی

02 ماژول I/O با خاتمه خارجی

03 ماژول I/O با موانع داخلی و خاتمه داخلی

ب: گزینه تأیید منطقه خطرناک

00 هیچ

01 cnrtlus (کلاس 1 ، بخش 2)

02 ATEX/IECEX/CSA (کلاس 1 ، منطقه 2)

پارامترهای فنی

کانال ها: 2 ورودی سنسور مستقل میله برای نوادا 3500/72m-01-00

انواع سنسور پشتیبانی شده:

ترانسفورماتورهای دیفرانسیل متغیر خطی (LVDTS)

مبدل های مغناطیسی یا پتانسیل سنجی قرار دادن میله

دامنه ورودی: آنالوگ 10 ولت ± (قابل برنامه ریزی 5 ولت تا 15 ولت))

وضوح: تبدیل A/D 16 بیتی در هر کانال در Banly Nevada 3500/72m-01-00 (0.0015 ≈ از دهانه)

دقت: 1 /0 ٪ از مقیاس کامل پس از خطی سازی

نرخ نمونه برداری: 1 کیلوهرتز در هر کانال ، کسب همزمان

انزوا: ≥ 1kV کانال به شاسی و کانال به کانال

محافظت از ورودی: گیره ولتاژ به 30 ولت. قطبی معکوس و محافظت از افزایش

محیطی:

دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد

دمای ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد برای نوادا 3500/72m-01-00

رطوبت: ≤95 ٪ RH ، غیرقانونی

تابع محصول

تهویه موقعیت: از طریق تحریک ، بافر و تهویه از طریق Banly Nevada 3500/72m-01-00 استفاده می کند ، سپس به واحدهای جابجایی واقعی دیجیتالی می شود و خطی می کند.

مانیتورینگ پویا: گذرگاه های موقعیتی با سرعت بالا و زمان ساکن برای تشخیص شکست را ضبط می کند.

ارتباطات داده ها: موقعیت و تشخیص در زمان واقعی را از طریق اتوبوس 3500 پشت پرده پخش می کند.

مناطق کاربردی

کمپرسورها و موتورهای متقابل: بازخورد مداوم قرار گرفتن در میله از طریق نوادا 3500/72m-01-00 برای جلوگیری از افزایش و تنظیم عملکرد.

انطباق API-618: نیازهای دقیق برای سیستم های حفاظت بحرانی را برآورده می کند.

ادغام با DCS/SCADA: از طریق ماژول های 4-20mA یا دیجیتال-خروجی.

تعمیر و نگهداری و تشخیص: تشخیص زودهنگام سایش را با استفاده از پروفایل های حرکتی نوادا 3500/72m-01-00 امکان پذیر می کند.
