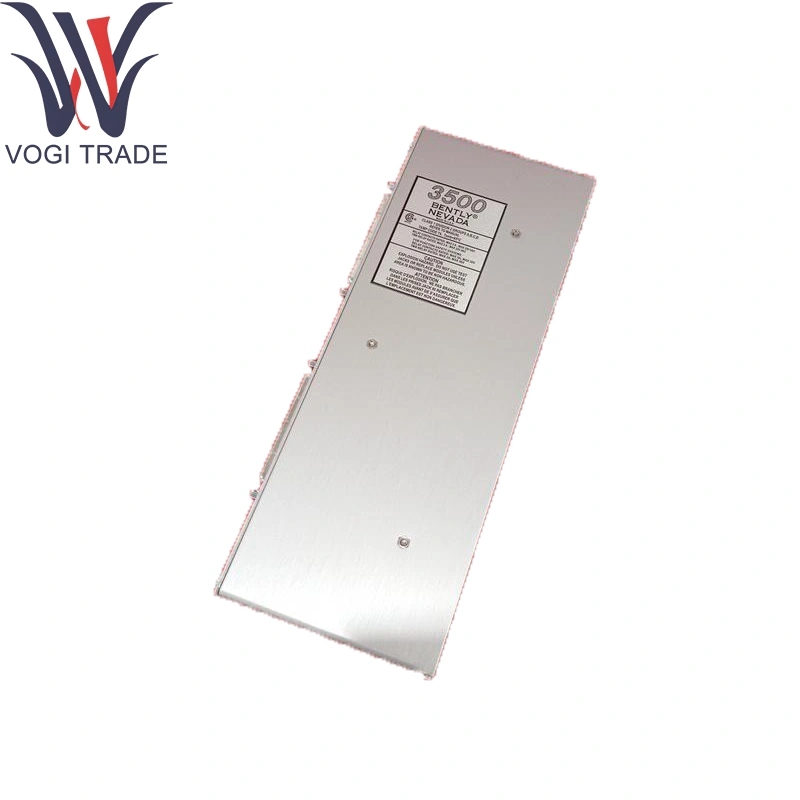

برند: بنگل نواداتوضیحات: 3500/65-02-00شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 9اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی نوادا 3500/65-02-00 نصب شده در محفظه قفسه سری Nevada 3500 برای تشخیص از دست دادن یا تخریب سیگنال های حسگر کلید و موقعیت.
| ساخت |
بنگل نوادا |
| شماره مدل |
3500/65-02-00 |
| شماره سفارش |

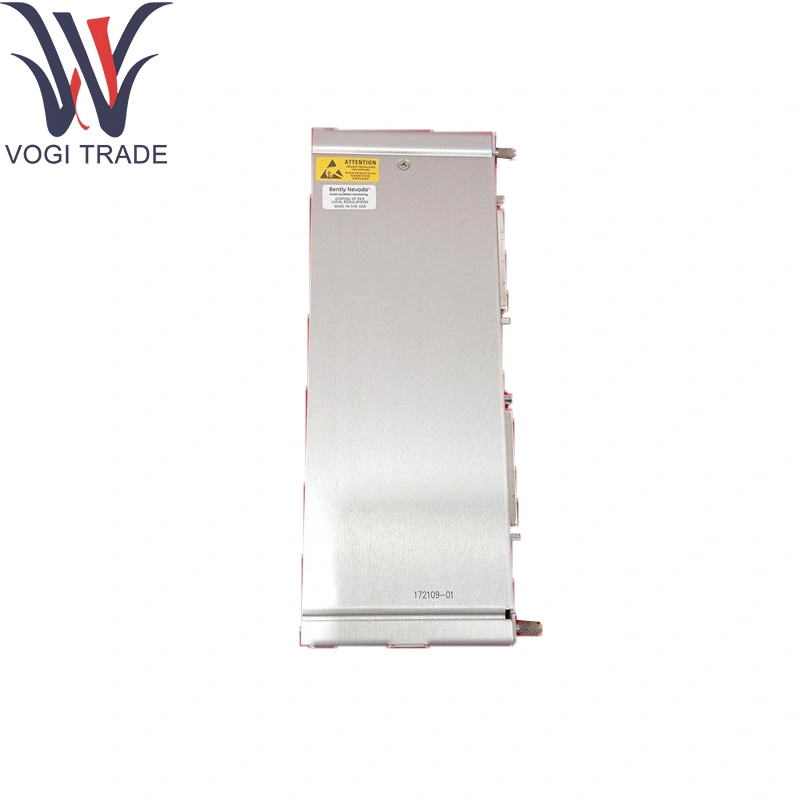

172109-01 |
| کاتالوگ |
3500 سیستم |
| شرح |
ماژول TC I/O RTD/ISOLATED TIP ، خاتمه خارجی |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
24*2.4*10 (سانتی متر) |
| وزن |
0.45 کیلوگرم |
اطلاعات سفارش
| مؤلفه/نرم افزار |
نسخه مورد نیاز |
| سیستم عامل ماژول 3500/22 |
تجدید نظر 1.50 |
| 3500/01 نرم افزار |
نسخه 3.85 |
| 3500/02 نرم افزار |
پشتیبانی نمی شود* |
| 3500/03 نرم افزار |
پشتیبانی نمی شود* |
| سیستم عامل ماژول 3500/93 |
تجدید نظر 2.02 |
| نرم افزار سیستم 1 |
تجدید نظر 5.2 با سرویس بسته 2 یا بالاتر |
پارامترهای فنی
کانال ها: 2 مدارهای تشخیص از دست دادن سنسور مستقل در نوادا 3500/65-02-00
انواع ورودی پشتیبانی شده:
پروب های نزدیکی Eddy-Current (0-50 V P-P)
IEPE Accelerometers (4 میلی آمپر حلقه قدرت)
آستانه تشخیص: دامنه سیگنال زیر 10 ٪ در مقیاس کامل برای> 100 ms
زمان پاسخ: 150 ms از ضرر به خروجی زنگ هشدار برای نوادا 3500/65-02-00
خروجی ها:
2 × فرم C مخاطبین رله (هشدارهای از دست دادن سنسور)
1 × فرم C رله متداول
انزوا: 1 کیلو ولت کانال به زمین
منبع تغذیه: 24 ولت DC (18-32 ولت DC) ، 3 W W
رتبه بندی های محیطی:
دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد (استاندارد)
دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
تابع محصول
به طور مداوم سطح ورودی آنالوگ را از طریق Banly Nevada 3500/65-02-00 از سنسورهای لرزش/مجاورت نظارت می کند. اگر سیگنال در زیر آستانه قرار بگیرد (نشانگر خرابی کاوشگر/کابل) ، به طور کلی نوادا 3500/65-02-00 به سرعت رله های زنگ هشدار اختصاصی را ادعا می کند. رله رله متداول گسل های کانال را برای منطق خاموش کردن سیستم در سطح سیستم جمع می کند.
ماژول های پشتیبانی اصلی
شاسی قفسه 3500/00: برق پشت پرده و اتوبوس داده را برای ارتباطات Banly Nevada 3500/65-02-00 فراهم می کند.
3500/01 ماژول رابط سیستم: هشدار ماژول را به هم هشدار داده و وضعیت را به میزبان DCS/PLC منتقل می کند.
3500/03 ماژول خروجی رله: سیگنال های زنگ هشدار/سفر را به کنتاکتورهای خارجی توزیع می کند.
پروب ها و کابل ها: 3300 XL Eddy-Current Probes و شتاب سنج سازگار با نوادا 3500/65-02-00.
