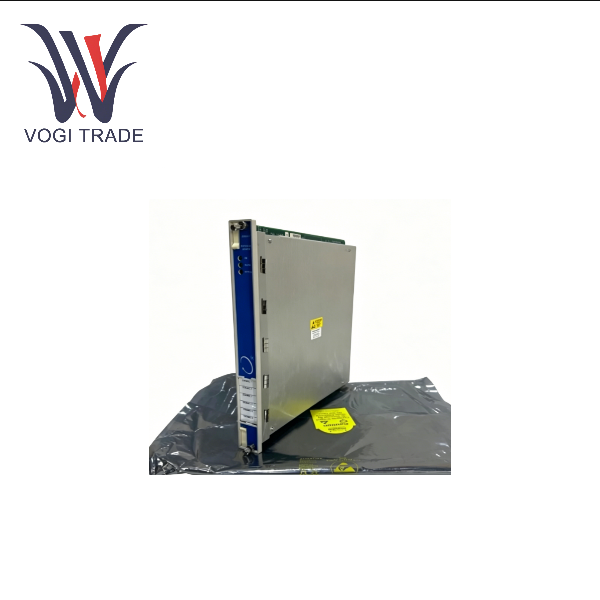

Bently Nevada 3500/61 163179-02

بررسی اجمالی محصول

ماژول‌های 3500/60 و 61 شش کانال نظارت بر دما را ارائه می‌کنند و ورودی‌های دمایی آشکارساز دمای مقاومت (RTD) و ترموکوپل (TC) را می‌پذیرند.  ماژول ها این ورودی ها را تنظیم می کنند و آنها را با نقاط تنظیم هشدار قابل برنامه ریزی توسط کاربر مقایسه می کنند.

3500/60 و 3500/61 عملکردهای یکسانی را ارائه می دهند با این تفاوت که 3500/61 خروجی های ضبط را برای هر یک از شش کانال خود ارائه می دهد در حالی که 3500/60 این کار را نمی کند.

اقدامات احتیاطی برای استفاده

سیم کشی و اتصال زمین را به شدت تنظیم کنید

اتصال به زمین یک طرفه، برای جلوگیری از نویز سیگنال و تداخل حلقه زمین، لایه محافظ کابل سنسور باید به زمین تک سر باشد و معمولاً باید مقاومت زمین کمتر از 1Ω باشد. از خطوط برق دوری کنید: خطوط سیگنال دما باید از کار موازی با کابل های برق پرقدرت خودداری کنند. توصیه می شود فاصله بیش از 50 سانتی متر را حفظ کنید یا لوله های فلزی را برای محافظ نصب کنید.

توجه داشته باشید که جداسازی الکتریکی و تمایز نسخه

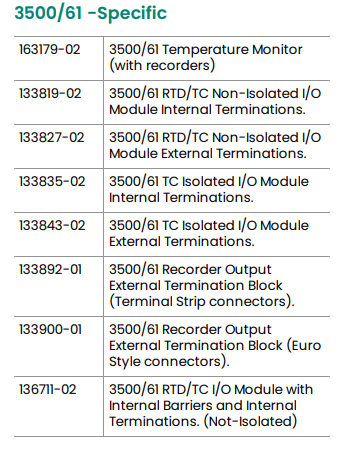

ماژول 3500/61 دو نسخه دارد: غیر ایزوله و ایزوله (TC Isolated). اگر از نسخه غیر ایزوله استفاده می شود، همه طرف های ورودی/خروجی باید نقطه مرجع زمین یکسانی را به اشتراک بگذارند تا از عملکرد نادرست ناشی از اختلاف پتانسیل زمین جلوگیری شود. اگر از نسخه ایزوله استفاده شود، معمولا می تواند تا 250Vdc ایزولاسیون بین کانالی را ارائه دهد، که می تواند سیستم را در برابر تداخل الکتریکی قوی خارجی بهتر محافظت کند. قبل از سیم کشی، حتماً نسخه خاص ماژول را تأیید کنید.

الزامات پیکربندی افزونگی بالا

اگر سیستم شما از پیکربندی افزونگی ماژول سه گانه (TMR) برای افزایش ایمنی استفاده می کند، مانیتورهای دمای 3500/61 باید در گروه های سه تایی مجاور در قفسه نصب شوند. سیستم از دقت اندازه گیری اطمینان حاصل می کند و از طریق منطق رای گیری خاص از نقاط شکست منفرد جلوگیری می کند.

سازگاری با محیط های عملیاتی و نگهداری

ماژول 3500/60&61 معمولاً برای محیط‌های صنعتی خشن طراحی می‌شود که محدوده دمایی آن معمولاً بین 30- تا 65+ درجه سانتی‌گراد است. با این حال، هنوز هم لازم است اطمینان حاصل شود که محیط نصب با الزامات درجه حفاظتی آن مطابقت دارد. عملکرد Hot-swapping: سیستم 3500 معمولاً از تعویض داغ ماژول ها پشتیبانی می کند، به این معنی که ماژول های معیوب را می توان حتی زمانی که سیستم روشن نیست جایگزین کرد و زمان خرابی تعمیر و نگهداری را به میزان قابل توجهی کاهش داد. با این حال، قبل از انجام هر گونه عملیات سیم کشی یا وصل و جدا کردن پریز، همچنان توصیه می شود که به شدت از رویه های عملیات ایمنی در محل پیروی کنید.

اگر در حین اشکال زدایی در محل با نوسانات سیگنال یا چراغ های وضعیت غیرعادی ماژول مواجه شدید، توصیه می شود ابتدا وضعیت زمین لایه محافظ سیم کشی و سازگاری پارامترهای پیکربندی در نرم افزار را بررسی کنید.

برنامه های کاربردی

در صنعت تولید برق، در میان انواع مختلف نیروگاه ها، 3500/61 جزء کلیدی است که عملکرد ایمن تجهیزات اصلی را تضمین می کند.

به طور گسترده ای در نیروگاه های زغال سنگ، گاز و نیروگاه های هسته ای استفاده می شود

برای نظارت بر زمان واقعی دمای قطعات کلیدی مانند یاتاقان ها و سیم پیچ های مجموعه ژنراتورهای توربین بخار.

نیروگاه های برق آبی، دمای عملیاتی واحدهای بزرگ تولید برق آبی را کنترل می کنند.

نظارت بر تجهیزات الکتریکی، برای نظارت دقیق بر دمای تجهیزات حیاتی الکتریکی مانند ژنراتورها، ترانسفورماتورها و کابل ها برای جلوگیری از آسیب تجهیزات یا حوادث ایمنی ناشی از گرمای بیش از حد.

صنعت نفت، گاز و شیمی

این یکی از مهمترین بخش های کاربردی 3500/61 است که برای جلوگیری از خرابی های مکانیکی و خاموش شدن های برنامه ریزی نشده ناشی از دمای بیش از حد استفاده می شود:

حفاظت واحد بزرگ، برای نظارت دقیق بر دمای کار کمپرسورهای گریز از مرکز، کمپرسورهای رفت و برگشتی، مجموعه پمپ ها و توربین های گاز.

خطوط لوله و تاسیسات تولید، برای نظارت بر دمای انواع پمپ ها، کمپرسورها و خطوط لوله در تاسیسات تولید نفت و گاز برای اطمینان از ایمنی و کارایی فرآیندهای تولید.

فرآیندهای تولید شیمیایی، برای نظارت بر دمای مخازن واکنش مختلف، مخازن ذخیره‌سازی و تجهیزات فرآیند در واکنش‌های شیمیایی پیچیده و فرآیندهای تولید برای محافظت از تولید ایمن. ماژول Marine & Ocean Engineering 3500/61 برای انطباق با چندین استاندارد بین المللی دریایی، مانند طبقه بندی کشتی ها و واحدهای دریایی DNV GL (CSU) و مشخصات کشتی فولادی ABS طراحی شده است، که آن را برای استفاده در محیط های دریایی خشن ایده آل می کند:

سیستم های نیروی محرکه دریایی، دمای موتورهای کشتی، موتورهای محرکه و گیربکس ها را کنترل می کند.

تجهیزات سکوی دریایی

برای نظارت بر دما و حفاظت از تجهیزات کلیدی دوار در سکوهای حفاری دریایی و تأسیسات تولید استفاده می شود.
