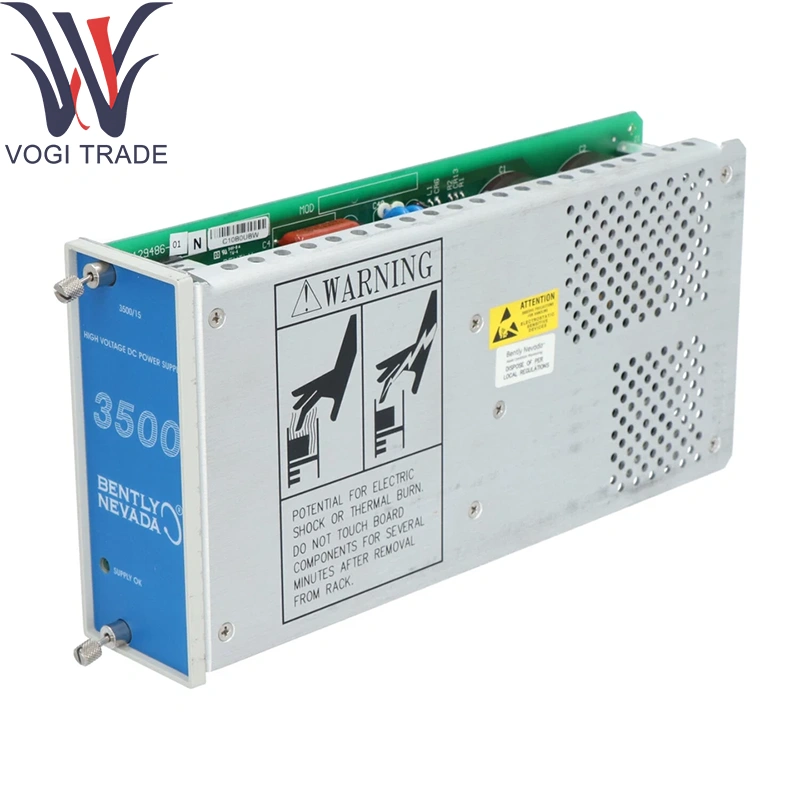

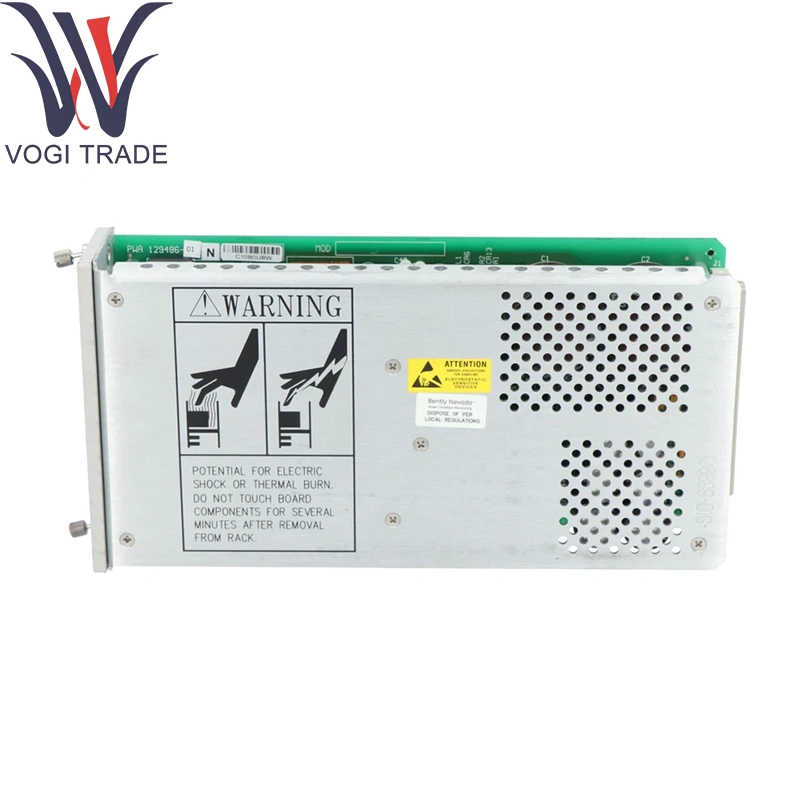

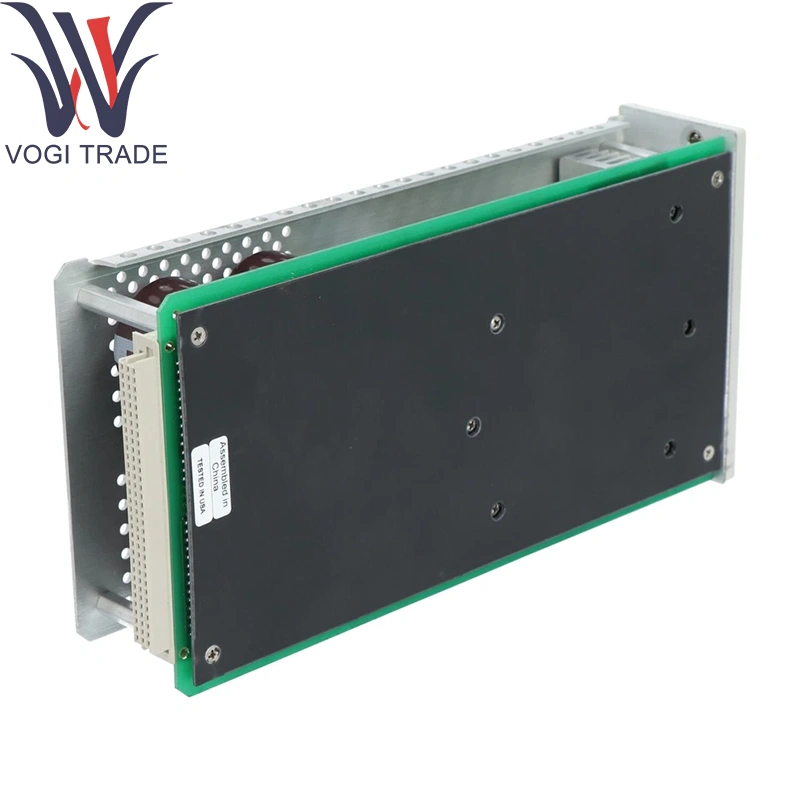

Banly Nevada 3500/15-04-04-00

اطلاعات سفارش

3500/15-AXX-BXX-CXX

پاسخ: نوع منبع تغذیه (شکاف بالا)

01 ولتاژ کم AC (85 تا 132 VAC RMS)

02 ولتاژ بالا AC (175 تا 264 VAC RMS)

03 ولتاژ بالا DC (88 تا 140 VDC)

04 ولتاژ کم DC (20 تا 30 VDC)

ب: نوع منبع تغذیه (شکاف پایین)

00 بدون عرضه (در صورت نیاز به یک منبع استفاده کنید)

01 ولتاژ کم AC (85 تا 132 VAC RMS)

02 ولتاژ بالا AC (175 تا 264 VAC RMS)

03 ولتاژ بالا DC (88 تا 140 VDC)

04 ولتاژ کم DC (20 تا 30 VDC)

ج: گزینه تأیید آژانس

00 هیچ

01 CSA/NRTL/C

02 ATEX/CSA (کلاس 1 ، منطقه 2)

توجه: گزینه تأیید آژانس C 02 فقط در صورتی در دسترس است که گزینه منبع تغذیه (شکاف بالا) یک گزینه 01 یا 02 باشد و اگر نوع منبع تغذیه (شکاف پایین) B 00 ، B 01 یا B 02 باشد.

پارامترهای فنی

ورودی: 18-32VDC (اسمی 24VDC) از طریق صفحه پشتی برای نوادا 3500/15-04-04-00

خروجی ها:

24vdc @ تا 6a کل (در هر شکاف ذوب شده)

12VDC @ حداکثر 2A کمکی در Banly Nevada 3500/15-04-04-00

مقررات: 5 ± بیش از محدوده ورودی و بار کامل

Ripple & Noise: <50mvp-p در هر دو ریل

محافظت:

Polyfuse (Reset Auto) در هر راه آهن خروجی

حفاظت از ورودی قطبی معکوس

خاموش کردن دمای بیش از حد با بازیابی خودکار در نوادا 3500/15-04-04-00

انزوا:

ورودی به خروجی: 2KVDC

بین خروجی ها: 500VDC

شاخص ها: LED های صفحه جلوی "24V OK" ، "12V OK" و "FAST"

تابع محصول

تهویه DC: DC RACK RACK BUS را به ریل های پایدار 24V و 12 ولت از طریق Banty Nevada 3500/15-04-04-00 تمیز و تنظیم می کند.

توزیع برق: مسیرهای ذوب شده DC به هر شکاف ماژول از طریق صفحه پشتی.

نظارت بر سلامت: به طور مداوم بر ولتاژهای ریلی نظارت می کند و گسل ها را از طریق رابط سیستم گزارش می دهد.

مناطق کاربردی

قفسه های ایمنی ذاتی: کارتهای سد روی تخته با استفاده از Banly Nevada 3500/15-04-04-00 در محیط های Zone2/Div2.

مجامع نظارت استاندارد: تأمین ماژول های مجاورت/لرزش در پانل های کنترل.

سیستم های مقاوم سازی و OEM: تثبیت منابع DC در محلول تک نصب شده.

نیمکت های تست و کالیبراسیون: ارائه هر دو ریل ولتاژ با بنگل نوادا 3500/15-04-04-00 برای تأیید نیمکت.
