Banly Nevada 3500/05-01-02-00-00-01

اطلاعات سفارش

توضیح محصول

3500/05-AA-BB-CC-DD-EE

پاسخ: اندازه قفسه

01

قفسه 19 اینچی (14 شکاف ماژول)

02

12 اینچی مینی راک (7 شکاف ماژول)

ب: گزینه های نصب

01

گزینه Mount Panel ، قفسه با اندازه کامل

02

گزینه Rack Mount ، Rack با اندازه کامل (سوار تا 19 اینچی Rack EIA)

03

گزینه Mount Bulkhead (در مینی راک موجود نیست)

04

گزینه Mount Panel ، Mini-Rack

05

گزینه Rack Mount ، Mini-Rack

ج: گزینه تأیید آژانس

00

هیچ کدام

01

CSA/NRTL/C (کلاس 1 ، بخش 2)

02

ATEX/IECEX/CSA (کلاس 1 ، منطقه 2)

D: محفوظ است

00

هیچ کدام

ه: گزینه انطباق اروپا

01

در نظر گرفتن

پارامترهای فنی

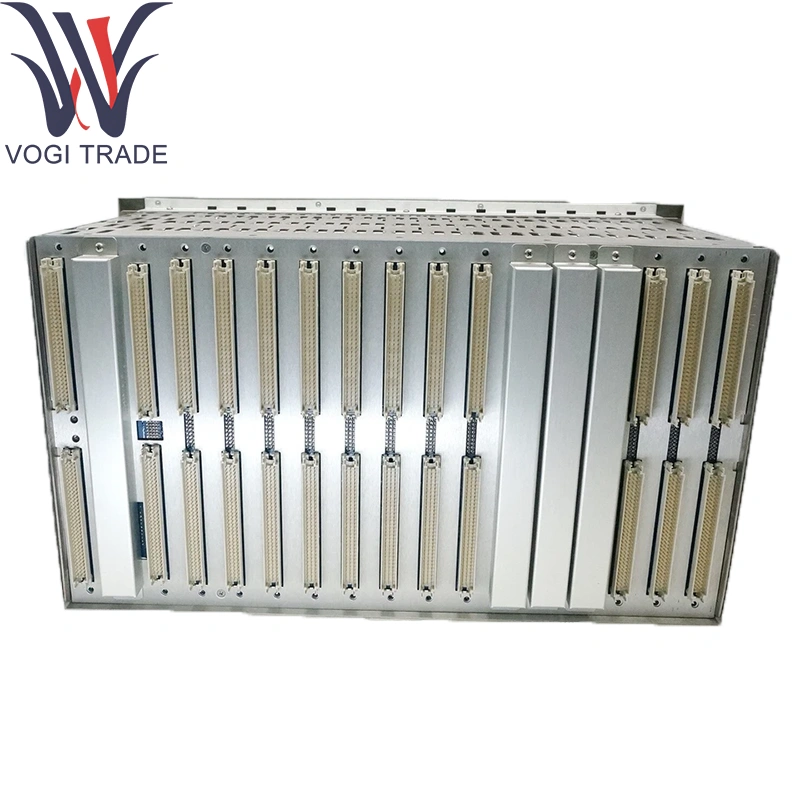

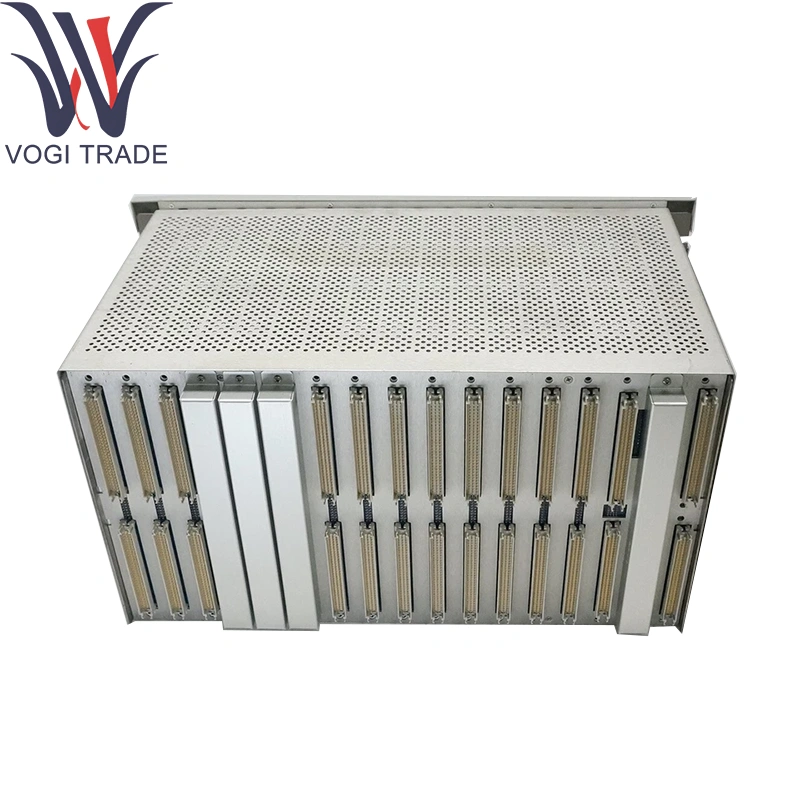

شکاف ها: 8 موقعیت ماژول در Banly Nevada 3500/05-01-02-00-01 ، هر کدام با اتصالات صفحه پشتی 50 پین دوگانه

صفحه پشتی: 3500 خط اتوبوس دیجیتال با استفاده مجدد از 10 مگاهرتز انتقال همزمان داده های همزمان

ورود برق:

ولتاژ ورودی: 24VDC (18-32 ولت DC)

ظرفیت فعلی: 10a در هر اتوبوس ؛ کل رک RACK ≤8W (بدون ماژول نصب نشده) برای Nevada 3500/05-01-02-00-01

گزینه های مانع: قابل تنظیم برای موانع استاندارد یا ذاتی ایمن (کارتهای 3500/65 یا 135489-02/03 مجهز)

خنک کننده: اسلات های همرفتی با تهویه Nevada 3500/05-01-02-00-01 ؛ ماژول فن اختیاری (3500/05-fanx) با فیلترهای گرد و غبار

زمینی و محافظ: شاسی تک نقطه ای زمین زمین ؛ واشرهای یکپارچه EMI در راهنماهای ماژول

نصب: فلنج جلوی آن با پیچ های انگشت شست اسیر برای قفسه 19 ″ ؛ براکت های پشتیبانی عقب برای ثبات

تابع محصول

توزیع برق: تنظیم شده 24 ولت DC را به کلیه ماژول ها از طریق Bantly Nevada 3500/05-01-02-00-00-01 پشتوانه ، با محافظت از قطبیت ارائه می دهد.

Data Bus: کانال های ارتباطی دیجیتالی با سرعت بالا را برای تمبر زمان هماهنگ رویداد فراهم می کند.

ادغام سد: ماژول های سد داخلی را برای برآورده کردن نیازهای ایمنی ذاتی در خود جای می دهد.

پشتیبانی مکانیکی: ماژول های ایمن برای جفت گیری قابل اعتماد در Benly Nevada 3500/05-01-02-00-01 را نگه می دارد.

مناطق کاربردی

محافظت از ماشین سازی چرخشی: میزبان ماژول های مجاورت/ارتعاش در Banly Nevada 3500/05-01-02-00-01 برای منطق سفر در زمان واقعی.

نظارت بر شرط: ادغام I/O چند کانال برای تشخیص.

تاسیسات خطرناک منطقه: با موانع داخلی برای انطباق Zone2/Div2 پیکربندی شده است.

تست های ماژولار: قابلیت تعویض سریع ماژول با استفاده از Banly Nevada 3500/05-01-02-00-01.
