Bently Nevada 3500/05-01-01-00-00-00

بررسی اجمالی محصول

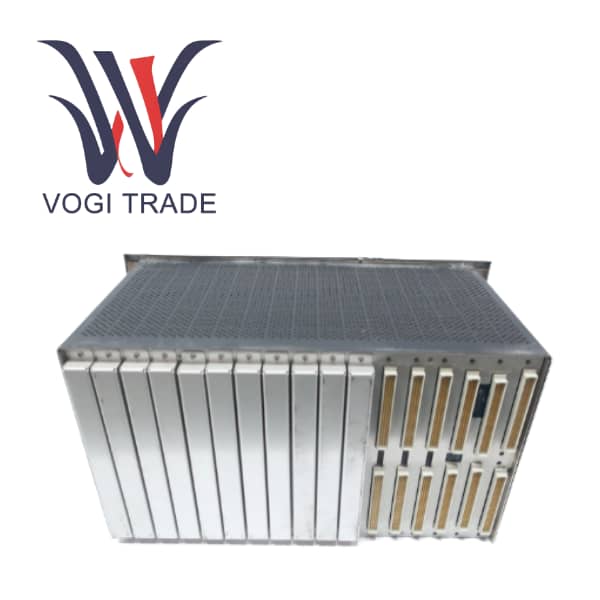

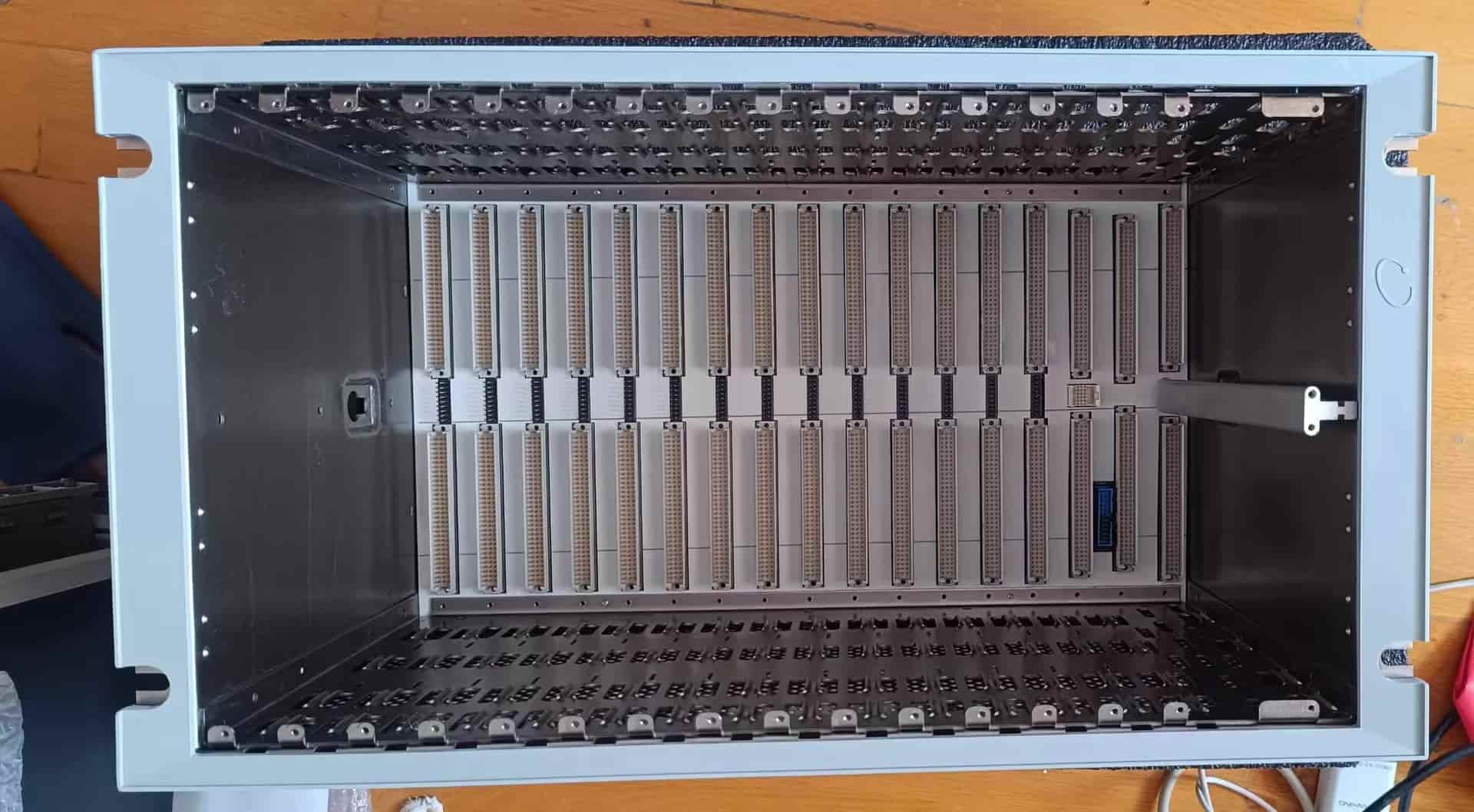

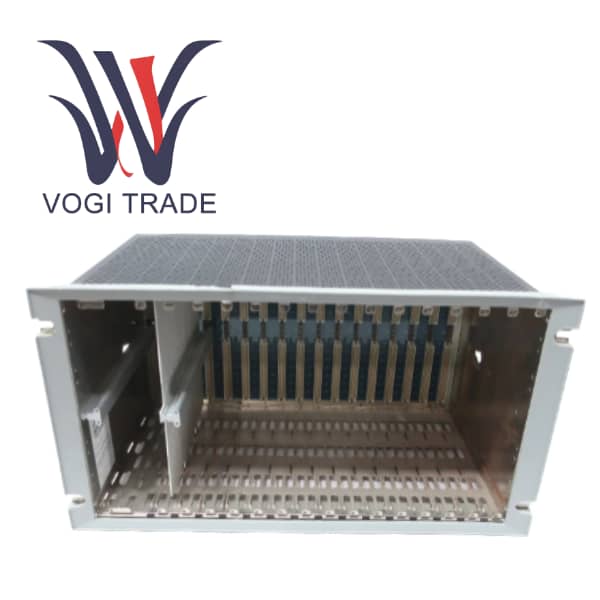

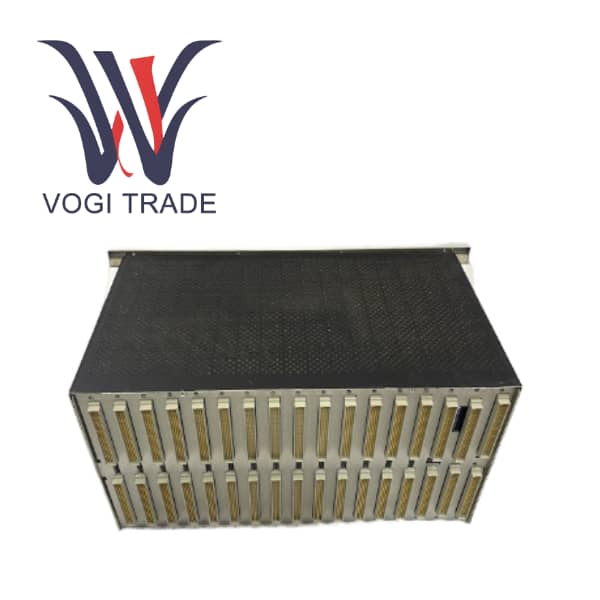

3500/05-01-01-00-00-00 یک رک استاندارد 19 اینچی EIA است که به عنوان یک جزء اصلی برای نصب ماژول های مانیتور سری 3500 و سیستم منابع تغذیه عمل می کند. این ستون فقرات و رگه های کل سیستم مانیتورینگ 3500 است که مکان های نصب فیزیکی، صفحه پشتی و کانال های توزیع برق را برای همه ماژول های مانیتورینگ فراهم می کند.

شماره سفارش

3500/05                    کد سری محصول، نشان دهنده قفسه سیستم 3500

01 اولین رقم         اندازه قفسه، رک 19 اینچی با اندازه کامل با 14 اسلات ماژول

01 رقم دوم     روش نصب، Panel Mount

00 رقم سوم        گزینه صدور گواهینامه، بدون گواهی منطقه خطرناک خاص

00 رقم چهارم      موقعیت رزرو شده، عملکرد خاصی وجود ندارد

00 پنجمین رقم         گزینه انطباق اروپایی است که نشان دهنده هیچ دستورالعمل خاص اروپایی نیست. معمولاً برای نشان دادن وضعیت گواهینامه CE استفاده می شود، در اینجا پیش فرض است

مقایسه محصولات مشابه

3500/05-01-01-00-00-00 این محصول در مقابل مینی رک 3500/05-02-01-00-00-00

تفاوت

این محصول یک شاسی فول سایز با 14 اسلات است، در حالی که دومی یک شاسی کوچک با 7 اسلات است. شاسی مینی سایز کوچکتری دارد و برای شرایط با فضای محدود مناسب است اما قابلیت گسترش آن به نصف کاهش یافته است. سازگاری هنگام نصب رک مینی در یک کابینت استاندارد 19 اینچی، سفارش اضافی پانل آداپتور 144863-01 مورد نیاز است. با این حال، این محصول به طور مستقیم سازگار است.

3500/05-01-01-00-00-00 در مقابل 3500/05-01-02-00-00-00

تفاوت

ابعاد قفسه این دو یکسان است، اما روش های نصب متفاوت است. این محصول بر روی پنل نصب می شود، در حالی که دومی در رک با گوش های نصب ریل راهنما EIA نصب می شود.

3500/05 در مقابل 3500/06  مسکن ضد آب و هوا

تفاوت

3500/05 قفسه استاندارد برای استفاده در فضای داخلی است، در حالی که 3500/06 محفظه ضد باران برای استفاده در فضای باز است. گزینه نصب پارتیشن 3500/06 با 3500/05 ناسازگار است.

مشکلاتی که در حین استفاده ایجاد می شود

درگیری اسلات

اگر کاربر قصد نصب موانع داخلی را دارد، یک ماژول اتصال زمین اضافی 3500/04-01 باید سفارش داده شود. این یک اسلات ماژول ارزشمند را اشغال می کند و در مرحله طراحی به راحتی نادیده گرفته می شود.

تداخل فضایی

در حالت نصب پانل، باید فضای کافی سیم کشی در پشت قفسه رزرو شود. اگر صفحه پشتی کابینت کنترل خیلی نزدیک به دیوار باشد، اتصال سیم ها غیرممکن می شود.

سازگاری نسخه

اگرچه قفسه به خودی خود سخت افزاری است، اما جامپرهای backplane داخل آن باید مطابق نسخه نرم افزاری تنظیم شوند. رک‌های مینی به نرم‌افزار نسخه 2.70 یا بالاتر نیاز دارند و رک‌های سایز کامل نیز باید هنگام اتصال ماژول‌های جدید خاص به سازگاری میان‌افزار توجه کنند.

مشکل دفع گرما

هنگام نصب 14 ماژول کاملاً بارگذاری شده در رک با اندازه کامل، گرمای تولید شده نسبتاً زیاد است. اگر در یک محیط نصب پارتیشن مهر و موم شده بدون تهویه اجباری نصب شود، ممکن است باعث داغ شدن بیش از حد ماژول و ایجاد زنگ هشدار شود.
