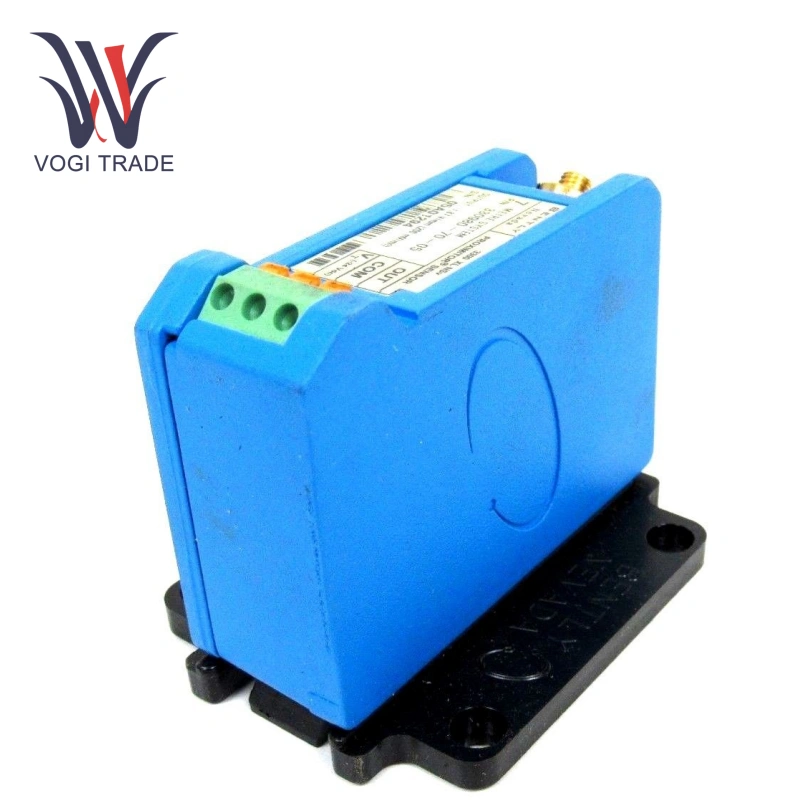

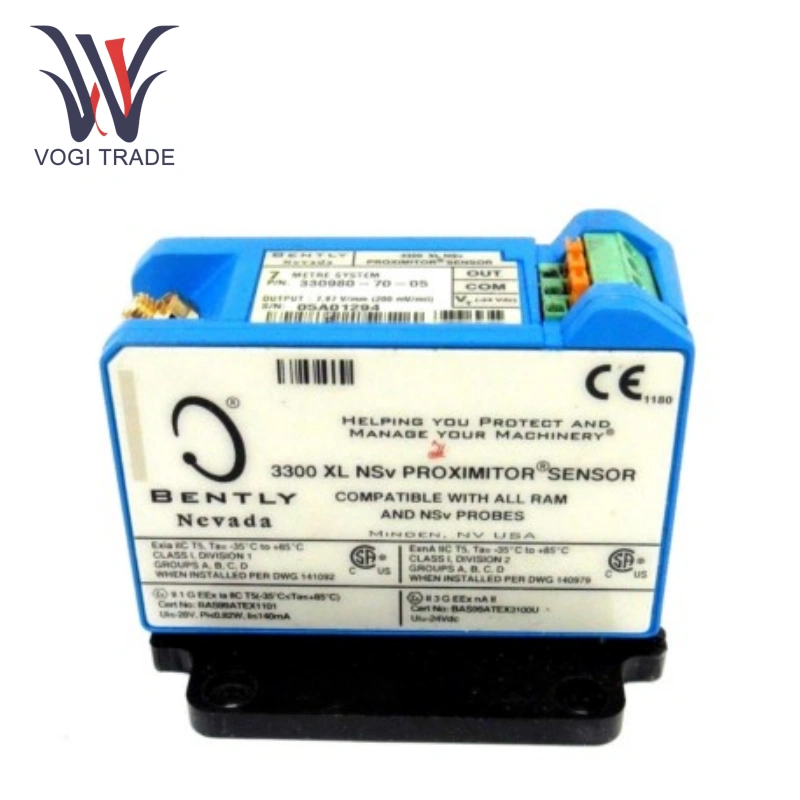

برند: بنگل نواداتوضیحات: سیستم مبدل مجاورت NSVشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنسیستم سنسور مجاورت NSV Banly Nevada 330980-70-05 NSV یک سیستم سری 3300 XL NSV برای نظارت بر جابجایی شافت ، لرزش و فاز کلیدی در ماشین آلات چرخان است. این مجموعه از یک پروب NSV ، کابل پسوند و تقویت کننده پروکسیمیتور تشکیل شده است. کاوشگر بدون نخ برای سازگاری با سناریوهای نصب خاص طراحی شده است ، طول کلی 70 میلی متر دارد و به یک کانکتور اختصاصی مجهز است.
| ساخت |
بنگل نوادا |
| شماره مدل |
330980-70-05 |
| شماره سفارش |
330980-70-05 |
| کاتالوگ |
3300xl |
| کشور مبداء |
آمریکا |
| کد HS |
8414909090 |
| بعد |
15*15*5cm |
| ابعاد بسته بندی |
18*18*8cm |
| وزن |
2 کیلوگرم |
بررسی اجمالی محصول
دامنه اندازه گیری: جابجایی شافت 0-5 میلی متر (دامنه خطی) ، پاسخ فرکانس اندازه گیری لرزش: 0-500 هرتز.
حساسیت: 8mV/μM (خطای خطی 1 ±) ، دامنه ولتاژ خروجی: -2V تا -18V DC.
دمای کار پروب: -40 درجه سانتیگراد تا +125 درجه سانتیگراد
دمای کار پروکسیمیتور: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت نسبی: 5 ٪ تا 95 ٪ (غیرقانونی)
امتیاز محافظت: IP66.
ویژگی های محصول
به طور کلی نوادا 330980-70-05 دارای حساسیت بالایی از 8mV/میکرومولار و خطای خطی 1 ± 1 ± امکان تشخیص تغییرات جابجایی شافت در سطح میکرون را فراهم می کند.
به طور کلی نوادا 330980-70-05 دارای دامنه دمای کار گسترده و محافظت از IP66 آن را برای محیط های با درجه حرارت بالا و گرد و غبار مانند نیروگاه ها و گیاهان پتروشیمی مناسب می کند و تأثیر محیط های سخت را در نظارت بر دقت به حداقل می رساند.
Bally Nevada 330980-70-05 دارای طرح کاوشگر بدون نخ ، مکان های تخصصی نصب را در خود جای داده است ، و کابل پسوند برای پاسخگویی به نیازهای سیم کشی چیدمان تجهیزات متنوع قابل تنظیم است.
برنامه
به طور کلی نوادا 330980-70-05 مورد استفاده در توربین و ژنراتور جابجایی و مانیتور لرزش ، سازگار با نصب صندلی بلبرینگ سیلندر با فشار بالا و کم ، از ساییدگی شافت و عدم تعادل روتور جلوگیری می کند.
به طور کلی نوادا 330980-70-05 UESD در کمپرسور گریز از مرکز و ترک خوردگی لرزش شفت کمپرسور گاز در برابر دمای بالا و محیط های نفت و گاز در منطقه گیاه مقاومت می کند و از عملکرد مداوم واحد کمپرسور اطمینان می دهد.
نصب و تنظیمات
330980-70-05 قابل پانل است و برای کابینت های کنترل با چگالی بالا یا ادغام پانل سنتی مناسب است.
مراحل نصب:
آماده سازی: اطمینان حاصل کنید که طول کل سیستم 7.0 متر است (طول کاوشگر + طول کابل پسوند).
اتصال: برای اتصال کاوشگر ، کابل پسوند و سنسور پروکسیمیتور از اتصالات ClokLoc استفاده کنید. اتصالات دارای مکانیسم قفل برای جلوگیری از شل شدن هستند.
امنیت: سنسور پروکسیمیتور را با پیچ های نصب پانل ایمن کنید. اطمینان حاصل کنید که ترمینال دارای حداقل رتبه IP54 است.
سیم کشی: سیم کشی میدانی می تواند به حداکثر 305 متر برسد. برای کاهش تداخل الکترومغناطیسی (EMI) از کابل محافظ سه هادی استفاده کنید. از تداخل متقاطع خودداری کنید.
کالیبراسیون: کالیبراسیون پیش فرض استیل AISI 4140 است. کالیبراسیون سفارشی برای اهداف غیر استاندارد مورد نیاز است.

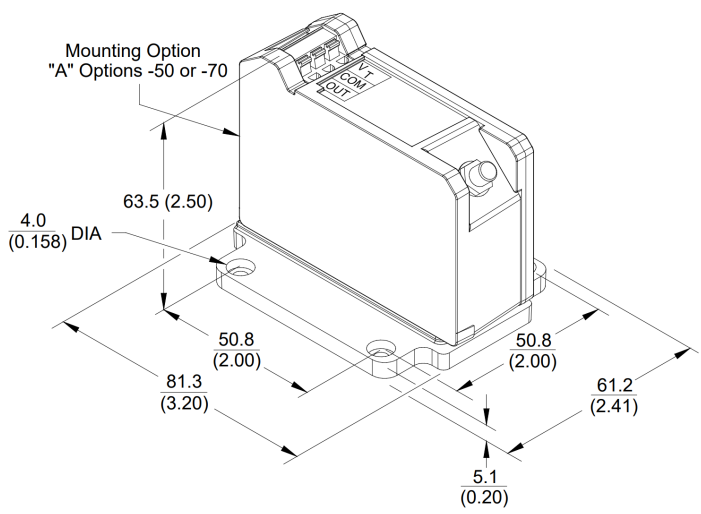

طراحی پانل سوار استقرار در فضاهای جمع و جور را تسهیل می کند. تصاویر زیر یک پیکربندی پانل معمولی را نشان می دهد:
