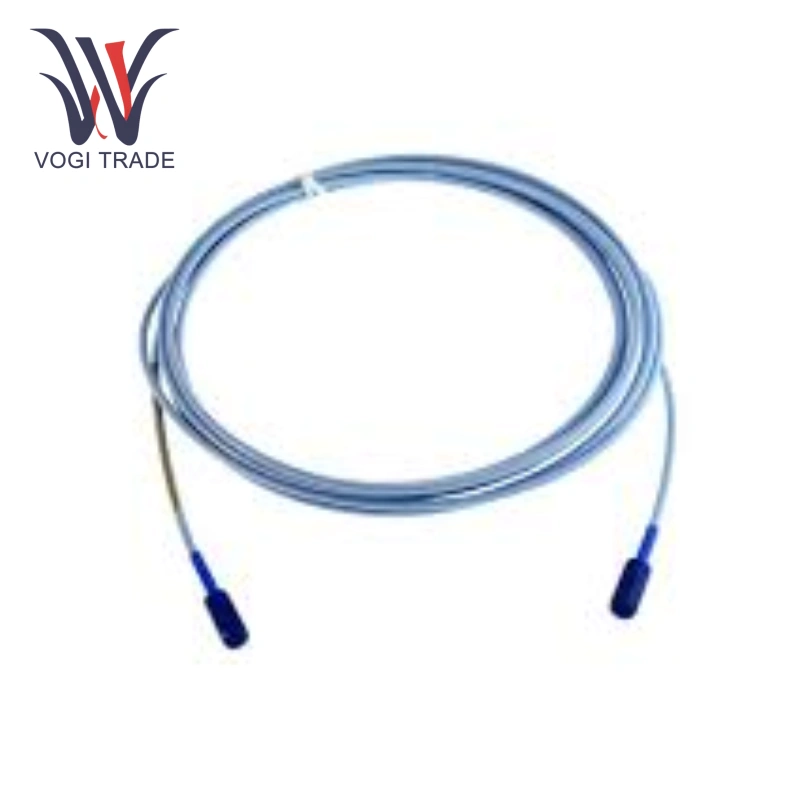

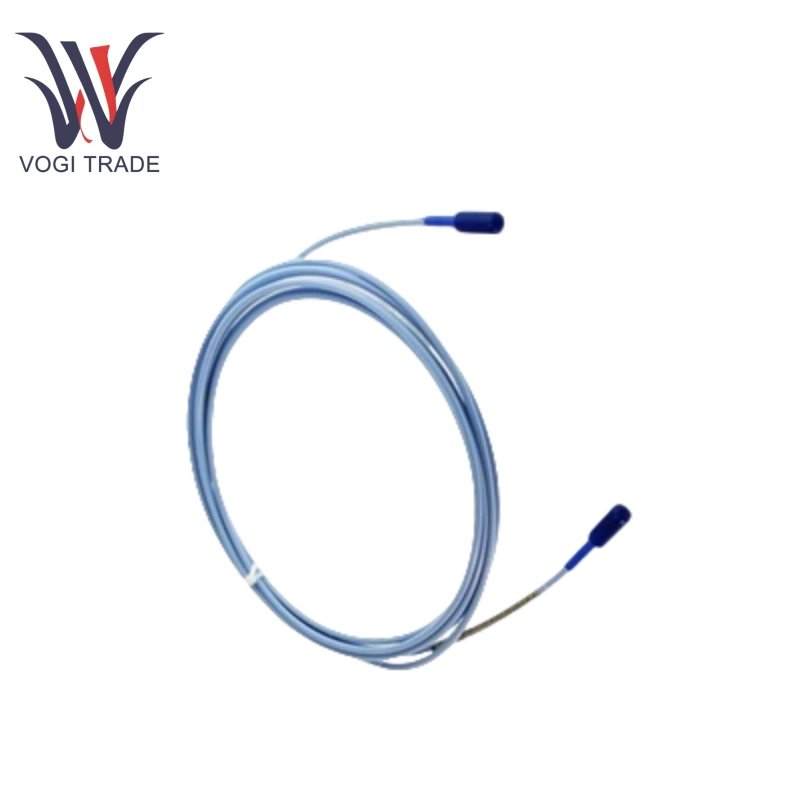

برند: بنگل نواداتوضیحات: کابل پسوندشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنBanly Nevada 330930-040-00-00 یک کابل پسوند استاندارد برای سیستم مانیتورینگ لرزش 3300 XL NSV است که اتصال سیستم را گسترش می دهد. کابل 4 متری دارای یک کانکتور 9 پین D-subminiature در یک انتها و یک کانکتور دایره ای 9 پین از طرف دیگر است. از 24 هادی مس AWG استفاده می کند و در یک ژاکت PVC پوشانده شده است.
| ساخت |
بنگل نوادا |
| شماره مدل |
330930-040-00-00 |
| شماره سفارش |
330930-040-00-00 |
| کاتالوگ |
3300xl |
| کشور مبداء |
آمریکا |
| کد HS |
9031900090 |
| بعد |
15*15*5cm |
| ابعاد بسته بندی |
18*18*8cm |
| وزن |
2 کیلوگرم |
بررسی اجمالی محصول
تعریف مدل:
330930: مدل پایه (3300 کابل پسوند NSV)
040: طول کابل 4.0 متر (13.1 فوت)
00: بدون زره فولاد ضد زنگ
00: تأیید آژانس: لازم نیست
ساخت کابل:
کابل کواکسیال 75Ω با عایق اتیلن پروپیلن (FEP) فلوئور شده.
طراحی غیرمجاز: سبک وزن (تقریباً 45 گرم در متر) ، مناسب برای محیط های نصب و بدون خطر آسیب مکانیکی.
کانکتور:
کانکتور برنجی با روکش طلا برای پلاگین سریع و جدا کردن سریع ، با قفل ضد لوزوم.
بدون بوت کانکتور.
دامنه دما:
دمای کار و ذخیره سازی: -52 درجه سانتیگراد تا +177 درجه سانتیگراد.
سازگاری شیمیایی:
عایق FEP مقاومت شیمیایی را فراهم می کند و برای استفاده در محیط های مشترک صنعتی مناسب است.
هشدار: قرار گرفتن در معرض طولانی مدت در دمای زیر -34 درجه سانتیگراد ممکن است باعث خرابی مهر و موم شود.
ویژگی های محصول
نصب آسان: Banly Nevada 330930-040-00-00 دارای طول 4 متر استاندارد و اتصال اختصاصی اتصال سریع به پروب ها و سایر تجهیزات در سیستم نظارت بر لرزش 3300 XL NSV را تسهیل می کند.
بادوام و قابل اعتماد: بنگل نوادا 330930-040-00-00 از هادی های مس چند رشته ای استفاده شده باعث افزایش انعطاف پذیری و دوام کابل می شود و باعث می شود که از خسارت ناشی از انعطاف پذیری مکرر مستعد شود.
سیگنال پایدار: بنگل نوادا 330930-040-00-00 دارای هادی های با کیفیت بالا همراه با طراحی پارامتر الکتریکی بهینه شده به طور موثری از دست دادن انتقال سیگنال و تداخل است.
برنامه
صنعت قدرت: بنگل نوادا 330930-040-00-00 که به طور گسترده ای برای نظارت بر لرزش تجهیزات بزرگ چرخشی مانند توربین های بخار و ژنراتورها استفاده می شود.
صنعت پتروشیمیایی: Banly Nevada 330930-040-00-00 برای نظارت بر لرزش کمپرسورها ، پمپ ها ، فن ها و سایر تجهیزات در محیط های تولید شیمیایی قابل اشتعال ، انفجاری و بسیار خورنده استفاده می شود.
صنعت تولید: Banly Nevada 330930-040-00-00 UESD برای ماشین آلات و تجهیزات مختلف چرخشی ، مانند موتورها ، ابزارهای ماشین و دستگاه های قالب گیری تزریق ، می تواند به یک سیستم نظارت بر ارتعاش و این کابل پسوند برای دستیابی به نظارت در زمان واقعی و تجزیه و تحلیل داده ها از وضعیت عملیاتی تجهیزات مجهز شود.
نصب و سازگاری
1. الزامات ادغام سیستم
تطبیق طول:
طول کابل پسوند (4.0 متر) باید به طول پروب اضافه شود تا با طول کل سیستم نشان داده شده در سنسور فرستنده (به عنوان مثال ، 5 متر یا 7 متر) برابر شود.
مشخصات سیم کشی:
کابل جفت پیچ خورده سه هادی (0.2-1.5 میلی متر مربع) توصیه می شود.
حداکثر فاصله کابل کشی از سنسور فرستنده تا مانیتور: 305 متر.
2. راه حل محافظت از کانکتور
بدون پوشش محافظ به طور پیش فرض: لوازم جانبی زیر را به طور جداگانه سفارش دهید:
03800000 (پوشش محافظ مرد) + 03800001 (پوشش محافظ زن)
یا از نوار سیلیکون (03200006) استفاده کنید ، اما در محیط های روغن توربین استفاده نکنید.
