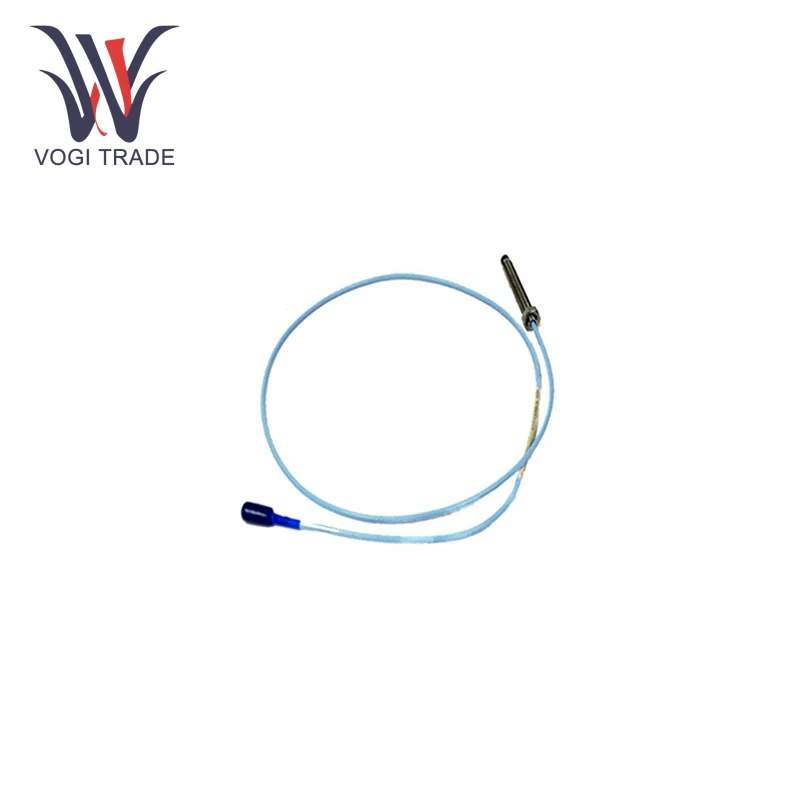

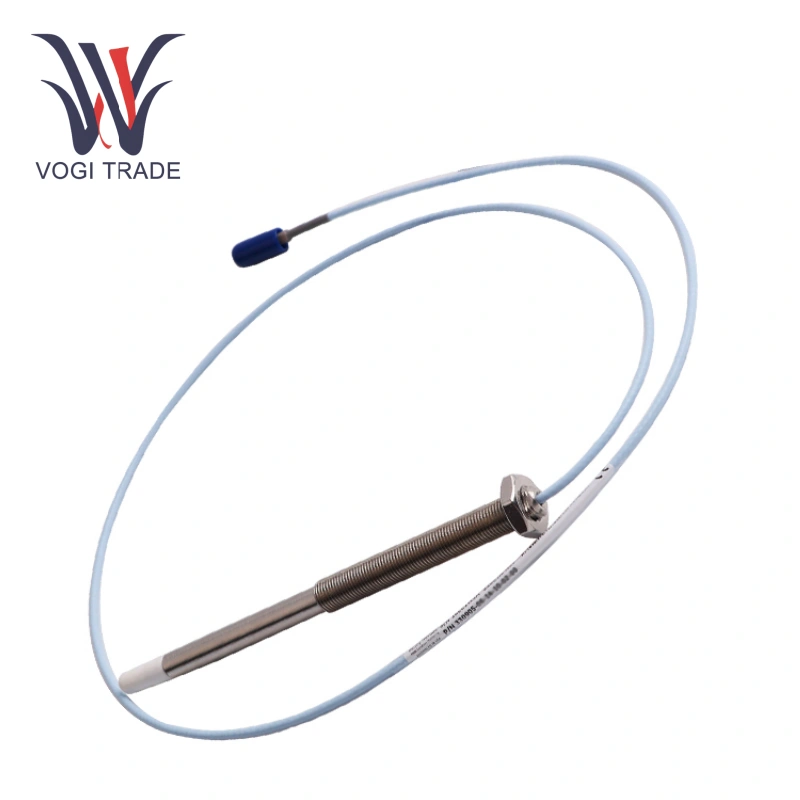

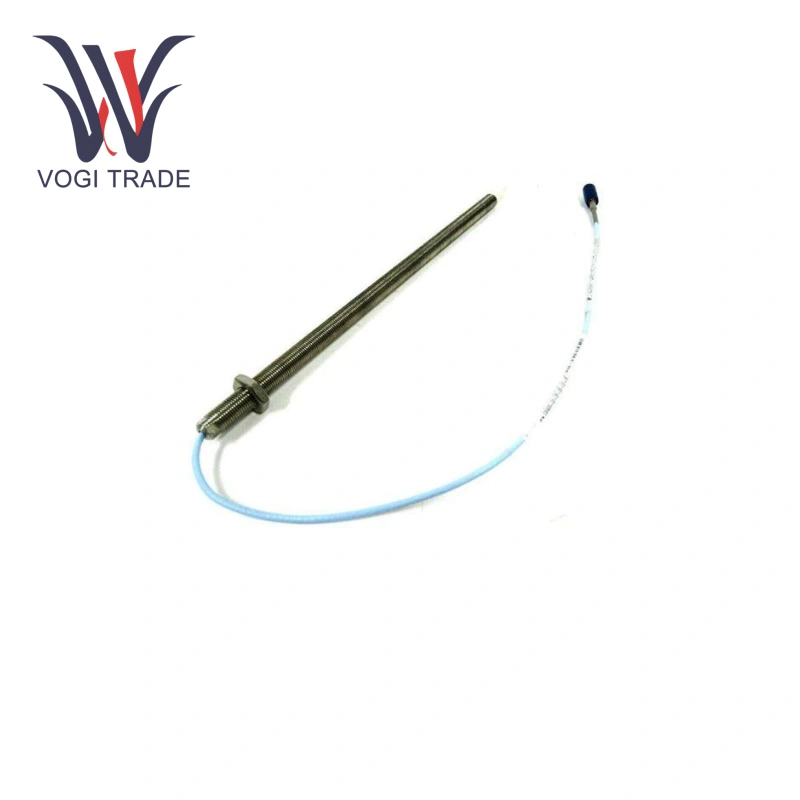

برند: بنتلی نواداتوضیحات: NSv Proximity Probesوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 10مدت پرداخت: T/Tبندر حمل و نقل: شنژنBently Nevada 330905-00-25-05-02-CN بخشی از سری NSv از پروب های مجاورتی 8 میلی متری است، یک سنسور غیر تماسی که برای نظارت بر لرزش و جابجایی در ماشین های دوار طراحی شده است. بر اساس اصل جریان گردابی، پروب بدون تماس با سطح رسانا تحت نظارت، تغییرات فاصله بین نوک پروب و سطح هدف را به دقت تشخیص می دهد.
| ساخت |
بنتلی نوادا |
| شماره مدل |
330905-00-25-05-02-CN |
| شماره سفارش |
330905-00-25-05-02-CN |
| کاتالوگ |
3300XL |
| کشور مبدا |
آمریکا |
| کد HS |
9031900090 |
| بعد |
15*15*5 سانتی متر |
| ابعاد بسته بندی |
18*18*8 سانتی متر |
| وزن |
1.5 کیلوگرم |
بررسی اجمالی محصول
ویژگی های الکتریکی
مقاومت اسمی (RPROBE):
طول پروب (متر): 0.5
مقاومت (Ω): 0.50 ± 7.45
محدوده خطی: 0.25-2.3 میلی متر (10-90 mils)، خروجی ≈ -1 تا -17 Vdc.
ضریب مقیاس افزایشی (ISF):
سیستم 5 متر: 7.87 V/mm ± 5٪ (0-45 درجه سانتی گراد).
پاسخ فرکانس: 0-10 کیلوهرتز (± dB)، از کابل کشی میدانی 305 متر پشتیبانی می کند.
مشخصات مکانیکی
مواد پروب:
نکته پروب: پلی فنیلن سولفید (PPS)
بدنه: فولاد ضد زنگ AISI 303/304
حد گشتاور:
پروب استاندارد نصب در جلو: حداکثر 33.9 نیوتن متر، 11.2 نیوتن متر توصیه می شود.
رابط: ClickLoc با روکش طلا، نصب بدون ابزار (پشتیبانی از گشتاور سفت کردن انگشتان).
پروب استاندارد: -52 درجه سانتیگراد تا +177 درجه سانتیگراد (62- درجه فارنهایت تا +350 درجه فارنهایت).
ویژگی های محصول
اندازهگیری دقیق: Bently Nevada 330905-00-25-05-02-CN با خطی بودن و حساسیت بالا، اندازهگیری دقیق جابجاییها و ارتعاشات اجزای تجهیزات را امکانپذیر میکند و خطاهای احتمالی را شناسایی میکند.
انعطاف پذیری محیطی: Bently Nevada 330905-00-25-05-02-CN با مقاومت شیمیایی عالی عملکرد پایدار در محیط های صنعتی حاوی محیط های خورنده را امکان پذیر می کند.
اتصال قابل اعتماد: Bently Nevada 330905-00-25-05-02-CN از کانکتور میکرو کواکسیال Click Loc استفاده می کند، اتصال ایمن را فراهم می کند و به طور موثر مشکلاتی مانند شل بودن و تماس ضعیف را در هنگام انتقال سیگنال کاهش می دهد.
محدوده دما:
برنامه های کاربردی
نظارت بر تجهیزات کمپرسور: Bently Nevada 330905-00-25-05-02-CN به طور گسترده در کمپرسورهای هوای گریز از مرکز، کمپرسورهای تبرید، کمپرسورهای گاز فرآیند و سایر تجهیزات برای نظارت بر لرزش شعاعی و جابجایی محوری شفت ها استفاده می شود.
نظارت بر تجهیزات کوچک: Bently Nevada 330905-00-25-05-02-CN برای اندازه گیری ارتعاش شعاعی در تجهیزات با قطر شفت کمتر از 51 میلی متر (2 اینچ) یا موقعیت محوری روی سطوح هدف مسطح کمتر از 15 میلی متر (0.6 اینچ) مناسب است.
سازگاری و الزامات نصب
سازگاری سیستم:
به یک سنسور پروکسیمیتور 5 متری 3300 XL (به عنوان مثال، 330180-50-XX) نیاز دارد.
سازگار با اجزای 5/8 میلی متری غیر سری XL (عملکرد با مشخصات غیر XL محدود شده است).
حداقل اندازه هدف:
قطر ≥ 15.2 میلی متر (هدف صاف).
محدودیت های قطر شفت:
حداقل: 50.8 میلی متر (2 اینچ)، توصیه شده: 76.2 میلی متر (3 اینچ).
فاصله پروب:
اندازه گیری ارتعاش شعاعی: ≥ 38 میلی متر (1.5 اینچ) برای کاهش تداخل (<50 میلی ولت).
