بنتلی نوادا 330901-00-90-05-02-00

بررسی اجمالی محصول

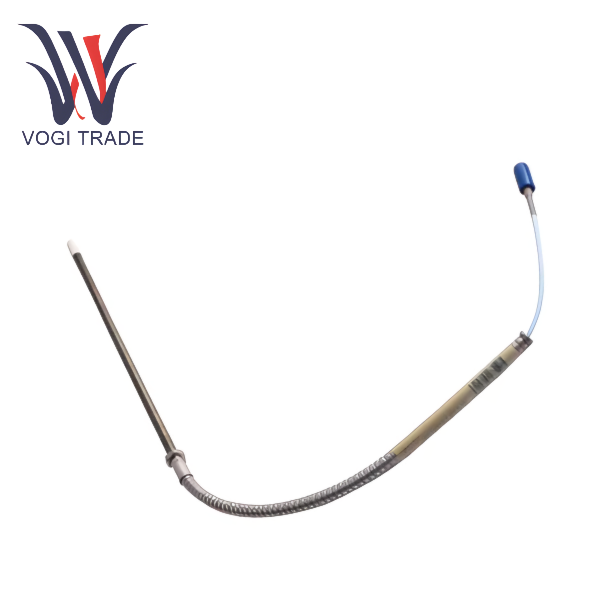

Bently Nevada 330901-00-90-05-02-00 جزء اصلی سیستم حسگر مجاورت 3300 XL NSv است. کاوشگر مجاورتی 3300 XL NSv یک کاوشگر جریان گردابی غیر زرهی با نصب استاندارد است که برای اندازه‌گیری ارتعاش و موقعیت با دقت بالا در ماشین‌های دوار که فضا بسیار محدود است، طراحی شده است. این پروب، کابل گسترش و حسگر مجاورت را به طور کامل در یک سیستم نظارت قابل اعتماد ادغام می کند، ایده آل برای تجهیزات جمع و جور که در آن سیستم های حسگر استاندارد 5 میلی متر و 8 میلی متر نمی توانند جای بگیرند.

ویژگی های محصول

سر و محفظه کاوشگر برای نصب ساده در سوراخ‌ها، مناطق دید جانبی یا فضاهای تنگ پشت تجهیزات طراحی شده‌اند. این باعث می شود که برای اندازه گیری در مکان های کوچک یا صعب العبور انتخاب خوبی باشد.

فرآیند ثبت اختراع TipLoc یک پیوند قوی بین نوک پروب و محفظه را تضمین می کند.

طراحی ثبت اختراع CableLoc قدرت کشش تا 220 نیوتن (50 پوند) را ارائه می دهد که به جلوگیری از شل شدن کابل کمک می کند.

کانکتور ClickLoc برنجی با روکش طلا دارای ویژگی قفل است که از شل شدن آن در اثر لرزش جلوگیری می کند و تماس الکتریکی خوبی را تضمین می کند.

در مقایسه با مدل های قبلی، مواد محفظه پروب 3300 NSv در برابر مواد شیمیایی مقاوم تر است. این امر آن را برای استفاده در محیط های کمپرسور فرآیند سخت مناسب می کند.

330901-00-90-05-02-00 می تواند به طور قابل اعتماد در دماهای بسیار سرد یا گرم، از -52 درجه سانتیگراد تا +177 درجه سانتیگراد کار کند. این امکان استفاده در شرایط سخت صنعتی را فراهم می کند.

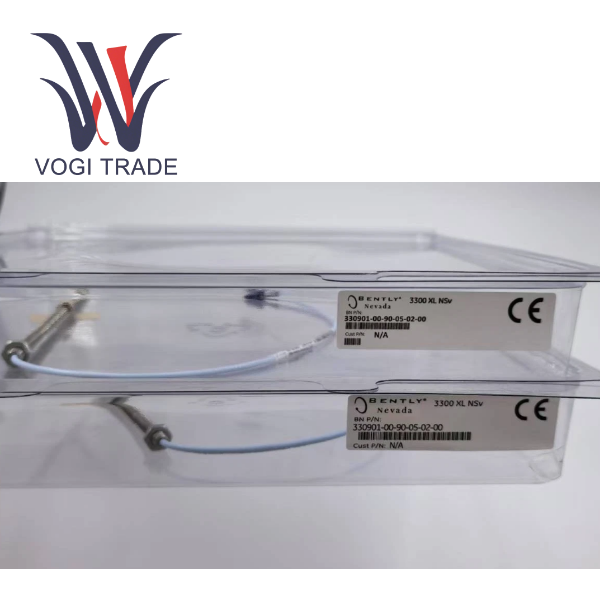

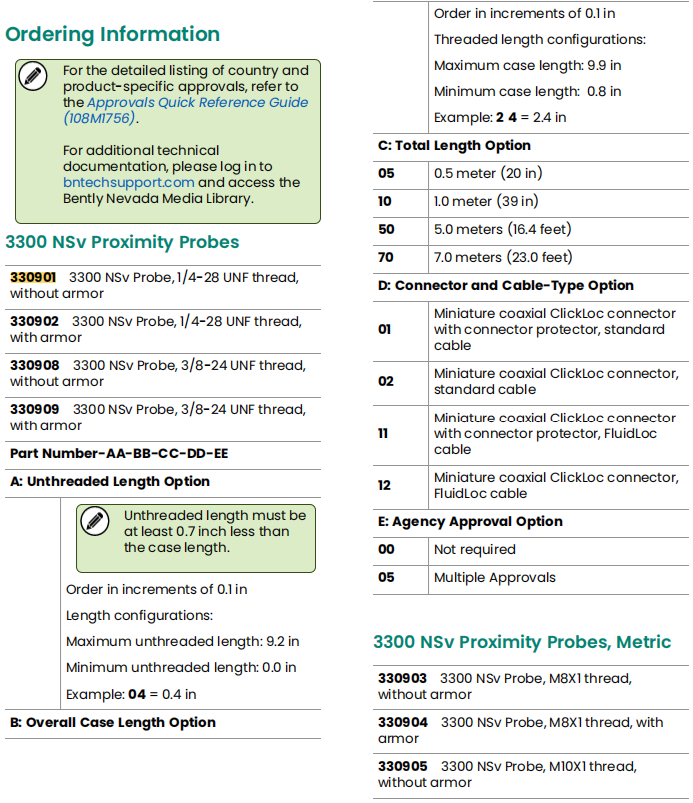

این مدل (330901-00-90-05-02-00) دارای رزوه UNF 1/4-28، بدنه 9 اینچی، طول کلی 0.5 متر و شامل یک کابل استاندارد و کانکتور ClickLoc می باشد. مونتاژ اضافی مورد نیاز نیست.

برنامه های کاربردی

سیستم پروب Bently Nevda Proximity به طور گسترده برای نظارت بر وضعیت ماشین‌های دوار زیر استفاده می‌شود: کمپرسورهای هوای گریز از مرکز، کمپرسورهای تبرید، کمپرسورهای گاز فرآیند، پمپ‌های آب کوچک، موتورها و فن‌ها. همچنین در اندازه‌گیری ارتعاش شعاعی، اندازه‌گیری موقعیت محوری (تراست)، سیگنال مرجع Keyphasor، تشخیص سرعت صفر استفاده می‌شود.

سازگاری و قابلیت تعویض

کاوشگر 330901 به صورت مکانیکی و قابل تعویض با پروب ها و کابل های توسعه سیستم های 3300 رم قبلی بنتلی نوادا است. هنگام ارتقاء از یک سیستم رم 3300 به یک سیستم NSv 3300 XL، می توان از پروب و کابل توسعه موجود استفاده کرد.

هنگام ارتقاء سیستم های حسگر I90 سری 3000 یا 7000 قبلی، پروب 330901، کابل گسترش و حسگر مجاورت باید با اجزای NSv جایگزین شوند.

Bently Nevada 330901-00-90-05-02-00 برای تشکیل یک سیستم اندازه گیری کامل و کاملاً کاربردی با کابل داخلی 3300 NSv و سنسور مجاورت 3300 XL NSv استفاده شود.

تاثیر عملکرد

برای اندازه گیری ارتعاش شعاعی، حداقل قطر شفت توصیه شده 30 میلی متر است. اندازه گیری بر روی قطر شفت های کوچکتر می تواند باعث شود که ضریب مقیاس متوسط ​​بیش از 10٪ تغییر کند.

برای اندازه گیری موقعیت محوری پروب، قطر صفحه هدف باید حداقل 8.9 میلی متر باشد و 13 میلی متر یا بیشتر توصیه می شود. از طرف دیگر، عامل مقیاس تحت تأثیر قرار خواهد گرفت.

حداقل قطر فرورفتگی توصیه شده 13 میلی متر است. مقدار کوچکتر از این ضریب مقیاس سیستم را در فاصله های زیاد تغییر می دهد.

Bently Nevada 330901-00-90-05-02-00 دارای برد خطی 1.5 میلی متر است که تقریباً 0.25 میلی متر در جلوی هدف شروع می شود. تنظیم فاصله توصیه شده 1.0 میلی متر است تا اطمینان حاصل شود که سیگنال خروجی در محدوده خطی بهینه قرار دارد.
