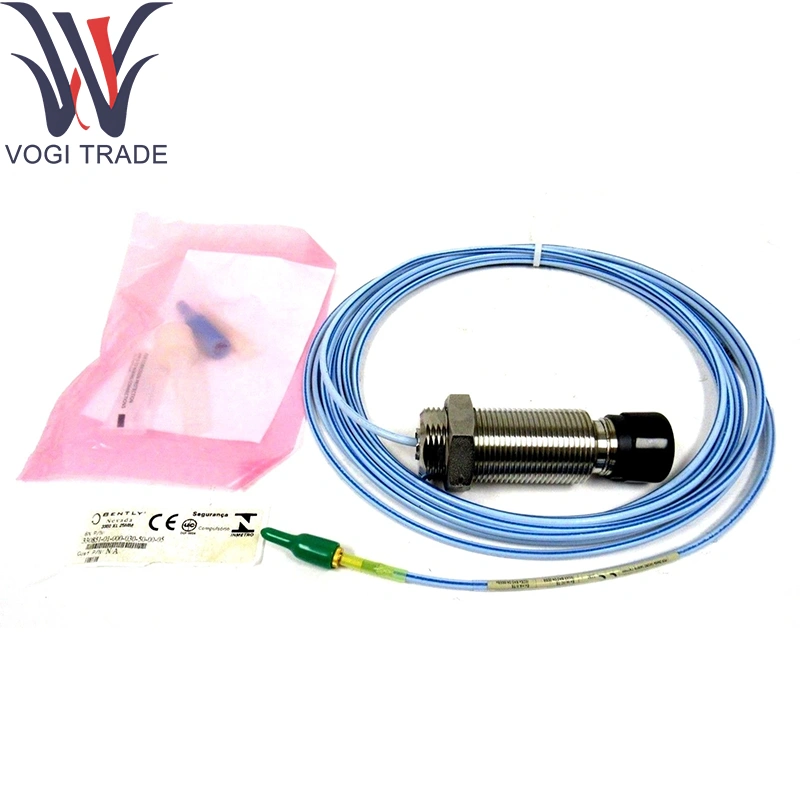

Banly Nevada 330851-02-000-070-50-00-05

اطلاعات سفارش

330851-AA-BBB-CCC-DD-EE-FFF

پاسخ: گزینه نوع مورد کاوشگر

انواع مورد استاندارد گزینه های 01 تا 04 هستند.

01 1 ¼ - 12 موضوع

موضوع 02 M30x2

03 صاف 1.06 در دیا. - خروجی عقب

04 صاف 1.06 در دیا. - خروج جانبی

05 1 ½ - 12 موضوع

موضوع 06 M39x1.5

07 صاف 1.5 در دیا. - خروجی عقب

08 صاف 1.5 در دیا. - خروج جانبی

ب: گزینه طول نامشخص

طول استاندارد نشده استاندارد 0.0 میلی متر یا 0.0 است در این یک بار اضافی برای طول های غیر استاندارد غیر استاندارد وجود دارد.

طول غیرقابل شنیدن باید حداقل 26 میلی متر یا 1.0 در کمتر از طول مورد باشد. گزینه طول غیرقانونی برای انواع کاوشگر صاف 0.0 است.

انواع مورد متریک به افزایش 2 میلی متر

حداکثر طول غیرقانونی 224 میلی متر

حداقل طول سال نشده 0 میلی متر

مثال 050 = 50 میلی متر

انواع موارد انگلیسی به افزایش 0.1 در

حداکثر طول سال 8.9 در

حداقل طول سال نشده 0.0 در

مثال 025 = 2.5 در

ج: گزینه کلی مورد

طول مورد استاندارد 26 ، 40 ، 60 ، 80 ، 100 و 250 میلی متر برای موارد متریک و 1.0 ، 2.0 ، 3.0 ، 4.0 و 9.9 در موارد انگلیسی است. هزینه اضافی برای طول غیر استاندارد وجود دارد.

انواع مورد متریک به افزایش 2 میلی متر

حداکثر طول غیرقانونی 250 میلی متر

حداقل طول غیرقانونی 26 میلی متر

مثال 050 = 50 میلی متر

انواع انگلیسی و صاف

سفارش در افزایش 0.1 در

حداکثر طول نامشخص 9.9 در

حداقل طول نامگذاری نشده 1.0 در (1.5 در انواع موارد خروجی جانبی)

مثال 020 = 2.0 در

D: گزینه طول کل

10 1.0 متر (3.3 فوت)

50 5.0 متر (16.4 فوت)

90 9.0 متر (29.5 فوت)

پروب پنج متر فقط برای استفاده با سنسور پروکسیمیتور پنج متر طراحی شده است.

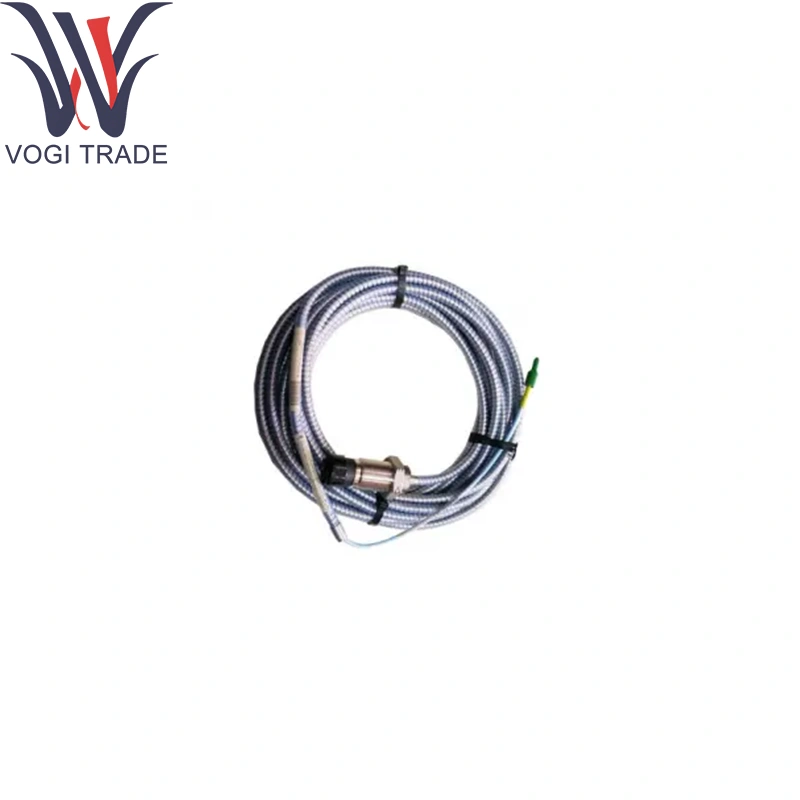

E: گزینه زره پوش

00 بدون زره

01 با زره SST

هنگام سفارش زره SST ، حداقل طول کاوشگر 28 میلی متر یا 1.1 در

ج: گزینه تأیید آژانس

00 بدون مصوبات

05 مصوبات متعدد

پارامترهای فنی

امپدانس: 50 Ω ± 5 Ω از Banty Nevada 330851-02-000-070-50-05

خازن: 100 pf pf/متر بین هادی ها

محافظ: سپر کل بافته شده بافته (پوشش 95 ≥) با سیم تخلیه در Banty Nevada 330851-02-000-070-50-05

رتبه دما: -40 درجه سانتیگراد تا +125 درجه سانتیگراد

امتیاز ولتاژ: 300 ولت AC حداکثر (عایق)

مقاومت: 75 Ω Ω/کیلومتر هادی مقاومت DC

خاتمه: مخاطبین با روکش طلایی برای Benly Nevada 330851-02-000-070-50-05 ، پوسته نیکل

تابع محصول

سیگنال های سطح پایین یا شتاب سنج را از طریق Banly Nevada 330851-02-07-070-50-05 از پروب های میدانی به نظارت ماژول ها با حداقل نویز و عدم تطابق امپدانس منتقل می کند. آرایش قوی سپر و سیم تخلیه ، ایمنی EMI/RFI را در محیط های صنعتی تضمین می کند و یکپارچگی سیگنال را برای اندازه گیری لرزش و جابجایی شافت حفظ می کند.

ماژول های پشتیبانی اصلی

قفسه های نظارت: ماژول های 3500/3700 ​​Rack-Mount (به عنوان مثال ، 3300/22 ، 3701/60)

پروب ها و مبدل ها: 3300 پروب های ادیج XL ؛ 3300 پروب شتاب سنج XL

بلوک های خاتمه: آداپتور اتصال دهنده دایره ای 175795-01 (برای سری 3700)

لوازم جانبی: چکمه های محافظت از کابل ، گیره های تسکین کرنش و کیت های نصب جعبه اتصال برای Banty Nevada 330851-02-000-070-50-05
