به طور کلی نوادا 330850-51-05

اطلاعات سفارش

330850-aa-bb

پاسخ: طول کل و گزینه نصب

5 0 5.0 متر (16.4 فوت) طول سیستم ، پانل

5 1 5.0 متر (16.4 فوت) طول سیستم ، Din Mount

9 0 9.0 متر (29.5 فوت) طول سیستم ، پانل

9 1 9.0 متر (29.5 فوت) طول سیستم ، Din Mount

ب: گزینه تأیید آژانس

0 0 بدون مصوبات

0 5 مصوبات متعدد

پارامترهای فنی

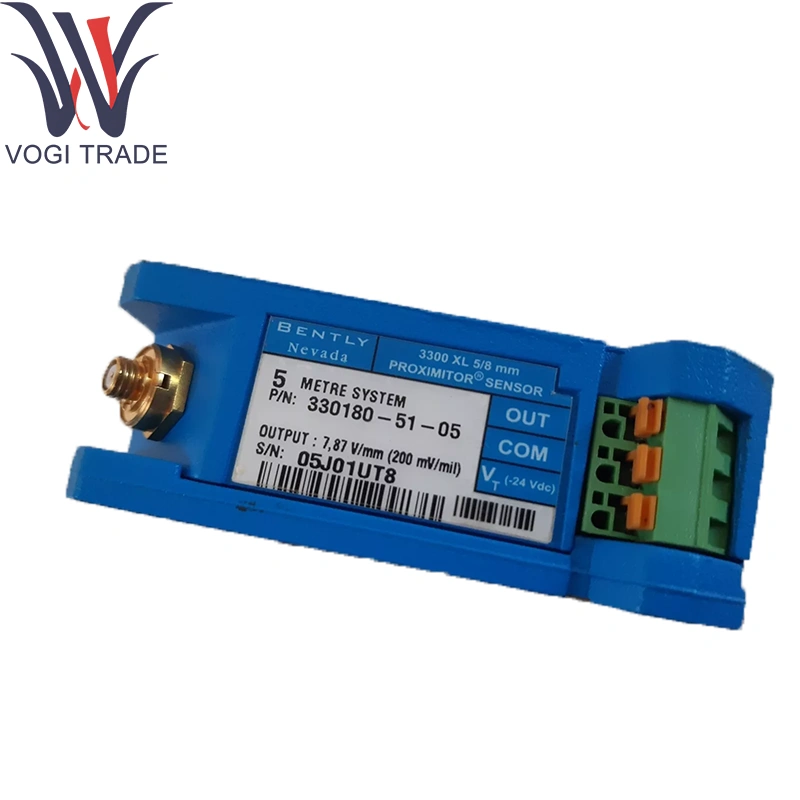

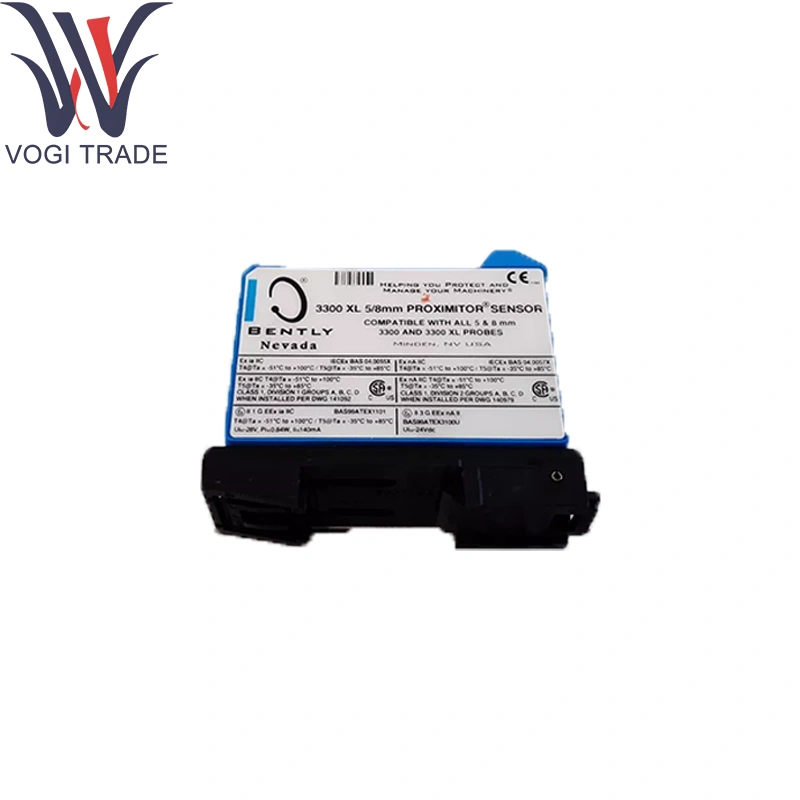

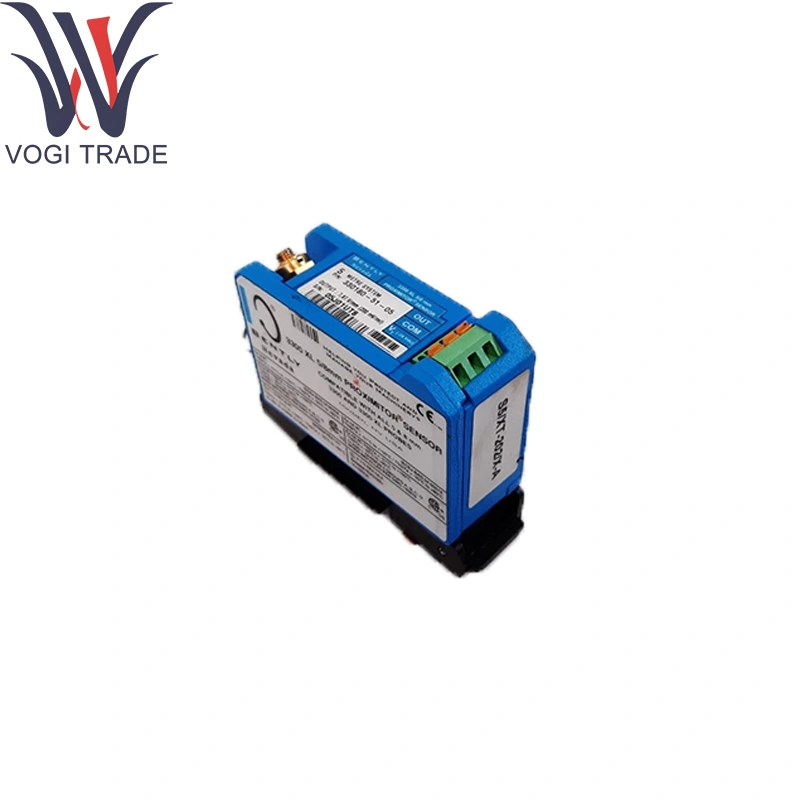

نوع کاوشگر: مبدل مجاورت 3300 سری XL Eddy-Current Current از جمله Banly Nevada 330850-51-05

شکاف عملیاتی: 0-25 میلی متر (خطی تا مقیاس کامل در 25 میلی متر)

حساسیت خروجی: 50 میلی ولت بر میکرومتر معمولی در -23.5 ولت تحریک DC

الزامات برق:

-17.5 ولت تا 26 ولت dc @ 12 ma (بدون موانع)

–23 V تا 26 V DC @ 12 MA (با موانع)

حساسیت عرضه: تغییر <2 mV/V تغییر در خروجی در ولت تغییر عرضه

ویژگی های کابل:

26 AWG ، 7 × 36 رشته های قلع قلع

سپر بافته شده با سینه (پوشش 95 ≥) + سیم تخلیه در بنگل نوادا 330850-51-05

امپدانس: 50 Ω ± 5 Ω ؛ خازن 100 pf/m

محیطی:

دما: -35 درجه سانتیگراد تا +85 درجه سانتیگراد (استاندارد) ؛ -40 درجه سانتیگراد تا +125 درجه سانتیگراد امتیاز کابل

رطوبت: حداکثر 95 ٪ RH ، غیر مجلل

لرزش/شوک: در هر MIL-STD-202

تابع محصول

اختلال در شکاف هوا را به سیگنال آنالوگ متناسب از طریق بیداد نوادا 330850-51-05 تبدیل می کند و خطی و سر و صدای کم را حفظ می کند. رابط هایی با ماژول های تهویه پروکسیمیتور (به عنوان مثال ، سری 2300/3700) برای پردازش و منطق سفر.

ماژول های پشتیبانی اصلی

ماژول تهویه مطبوع: 2300/20-00 یا 3701/60 مانیتور دیجیتال برای Banly Nevada 330850-51-05

شاسی رک: 2300/00 ، 3500/00 یا 3701/00 پشت سر هم

ماژول های رله و آنالوگ-خروجی: 2300/03 (رله) ، 2300/04 (4-20 کارشناسی ارشد)

Control & HMI: ماژول های CPU میزبان (به عنوان مثال ، 2300/01 CPU) برای پیکربندی و تشخیصی از Banly Nevada 330850-51-05
