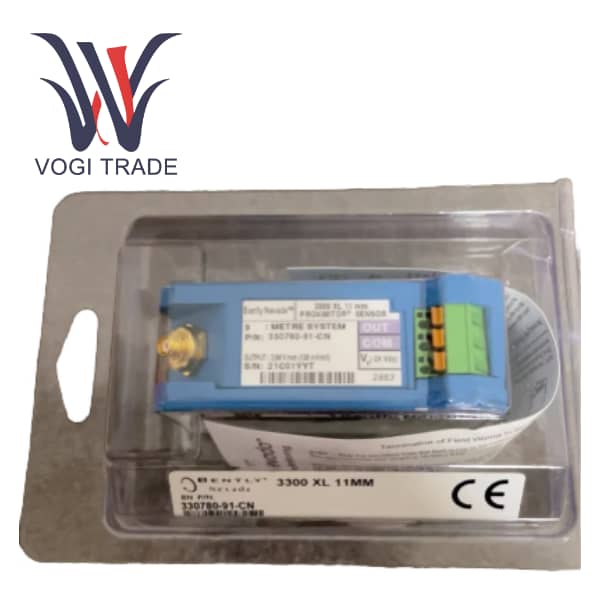

برند: بنتلی نواداتوضیحات: سنسور پروکسیمیتورگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 5مدت پرداخت: T/Tبندر حمل و نقل: شنژنسنسور مجاورت بنتلی نوادا 330780-91-CN جزء کلیدی سیستم سنسور مجاورت 11 میلی متری 3300 XL است. این سنسور برای اندازهگیری ارتعاش و جابجایی در ماشینهای دوار طراحی شده است که به محدوده اندازهگیری خطی گسترده و قابلیت اطمینان بالا نیاز دارد. به عنوان بخشی از یک سیستم حسگر کامل، حرکت مکانیکی را به یک سیگنال الکتریکی بسیار دقیق تبدیل میکند و آن را برای کاربردهای صنعتی با محدوده اندازهگیری کوچک ایدهآل میکند.
| ساخت |
بنتلی نوادا |
| شماره مدل |
330780-91-CN |
| شماره سفارش |
330780-91-CN |
| کاتالوگ |
3300 XL |
| کشور مبدا |
آمریکا |
| کد HS |
8414909090 |
| بعد |
15*5*7.5 سانتی متر |
| ابعاد بسته بندی |
17*7*11 سانتی متر |
| وزن |
0.25 کیلوگرم |
محصول Overview

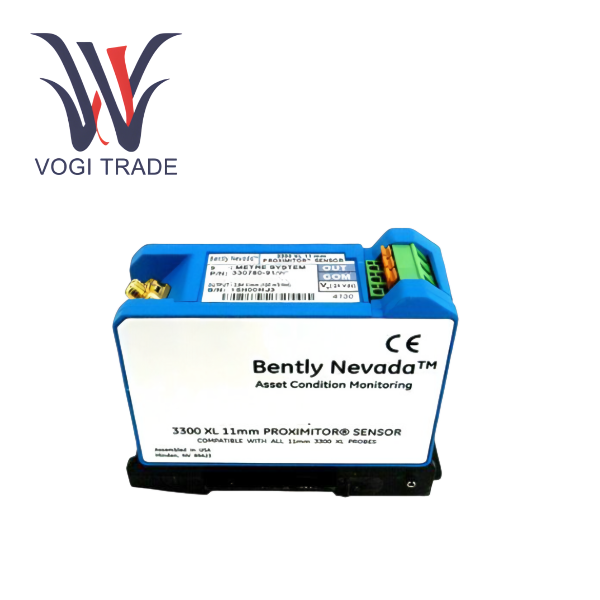

سنسور مجاورت بنتلی نوادا 330780-91-CN جزء کلیدی سیستم سنسور مجاورت 11 میلی متری 3300 XL است. سنسور مجاور 11 میلی متری برای اندازه گیری ارتعاش و جابجایی در ماشین های دوار طراحی شده است که به محدوده اندازه گیری خطی گسترده و قابلیت اطمینان بالا نیاز دارد. به عنوان بخشی از یک سیستم حسگر کامل، سنسور حرکت مکانیکی را به یک سیگنال الکتریکی بسیار دقیق تبدیل می کند که آن را برای کاربردهای صنعتی با محدوده اندازه گیری کوچک ایده آل می کند.
ویژگی های محصول

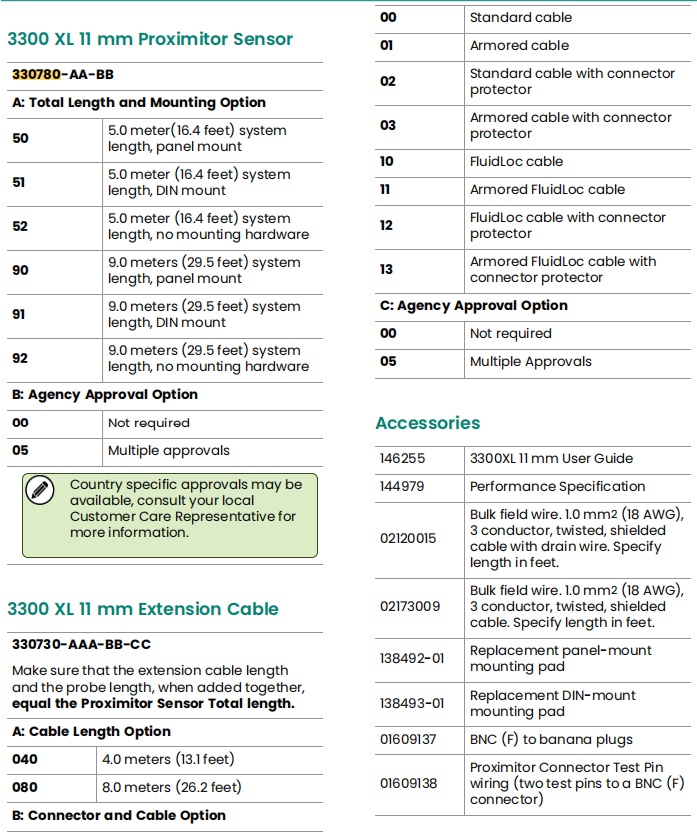

اولین ویژگی این است که گزینه "-91" در شماره مدل نشان می دهد که کدام سنسور مجاورتی با DIN-rail سازگار است. سیستمی که امکان نصب فشرده را در کابینت های کنترل با چگالی بالا فراهم می کند. سنسور پروکسیمیتور 11 میلی متری 3300XL نیز برای نصب پنل سنتی مناسب است. سپس ایمنی عالی در برابر فرکانس رادیویی و تداخل الکترومغناطیسی (RFI/EMI) الزامات مارک CE اروپا را برآورده می کند. Bently Nevada 330780-91-CN به طور موثر تداخل سیگنال رادیویی با فرکانس بالا را مسدود می کند و ثبات سیگنال را در میدان تضمین می کند. سیم کشی آسان نیز ویژگی اصلی سنسور است. پایانه های SpringLoc امکان سیم کشی میدانی سریع و قابل اعتماد را بدون ابزارهای خاص فراهم می کنند و تلاش های نصب و نگهداری را به میزان قابل توجهی کاهش می دهند. این شماره مدل طول کل سیستم 9.0 متر را نشان می دهد که شامل کابل پروب و کابل گسترش است. 330780-91-CN برای برنامههایی که دور از کابینت نظارت قرار دارند ایدهآل است. و پسوند "-CN" در شماره مدل نشان دهنده صدور گواهینامه توسط چندین آژانس صدور گواهی است که الزامات انطباق را برای طیف گسترده ای از برنامه های جهانی، از جمله مکان های خطرناک برآورده می کند.
برنامه های کاربردی
این سنسور مجاورتی برای اندازهگیریهای حیاتی بهعنوان ۴ نقطه زیر ایدهآل است: اندازهگیری موقعیت شفت، اندازهگیری انبساط حرارتی تفاضلی در توربینهای بخار، وضعیت میله اتصال یا نظارت بر تلفات بار در کمپرسورهای رفت و برگشتی، اندازهگیری فاز بحرانی و سرعت استال
سازگار و قابل تعویض
330780-91-CN را می توان به همراه کاوشگر 11 میلی متری 3300 XL و کابل گسترش 11 میلی متری 3300 XL برای ایجاد یک سیستم اندازه گیری کامل استفاده کرد.
سنسور 3300XL جایگزین سیستم های سنسور 11 میلی متری و 14 میلی متری سری 7200 می شود. ارتقاء از سری 7200 مستلزم تعویض تمام اجزاء (کاوشگر، کابل های گسترش و حسگرهای مجاورت) با قطعات 11 میلی متری 3300 XL و ارتقاء سیستم نظارت مربوطه است.
سنسور Bently Nevad 11mm Proximitor با سایر سیستم های استاندارد بنتلی نوادا (مانند سیستم های 5 میلی متر، 8 میلی متر و NSv Type 3300 XL) سازگار نیست.
کاهش عملکرد
سیستم Bently Nevada محدوده خطی گستردهای را ارائه میکند که از حدود 0.5 میلیمتر تا 4.0 میلیمتر در جلوی هدف گسترش مییابد. میانگین ضریب مقیاس 3.94 V/mm است. با سیستم های استاندارد 8 میلی متری متفاوت است. بنابراین پیکربندی دقیق سیستم مورد نیاز است.
پاسخ فرکانس سنسور معمولی 0 تا 8 کیلوهرتز است که به دقت رفتار دینامیکی اکثر ماشین آلات دوار بزرگ را نشان می دهد.
برای اطمینان از دقت اندازه گیری و جلوگیری از تداخل، قطر شفت 152 میلی متر یا بیشتر برای اندازه گیری ارتعاش شعاعی توصیه می شود. کاربردهایی با قطر شفت کوچکتر ممکن است به فاصله پروب باریکتر یا وسیعتر نیاز داشته باشند.
حداکثر طول کابل میدان از سنسور مجاورت 330780-91-CN به مانیتور 305 متر است. هنگامی که طول کابل بیش از حد طولانی باشد، سیگنال های فرکانس بالا ممکن است ضعیف شوند.
