بنتلی نوادا 330780-91-00

محصول Overview

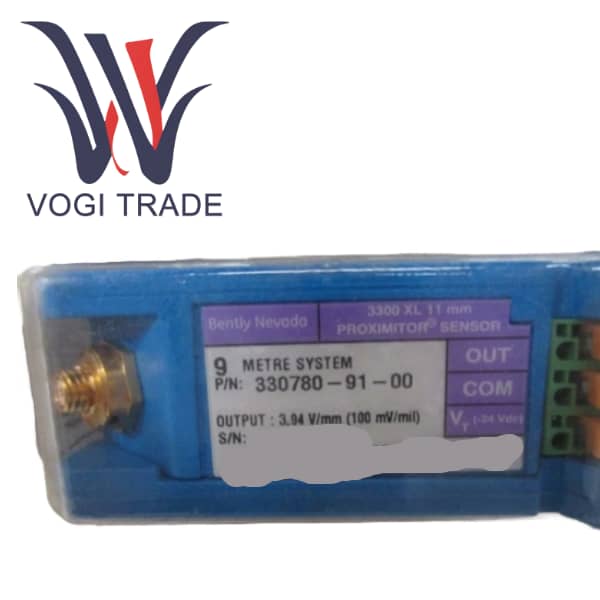

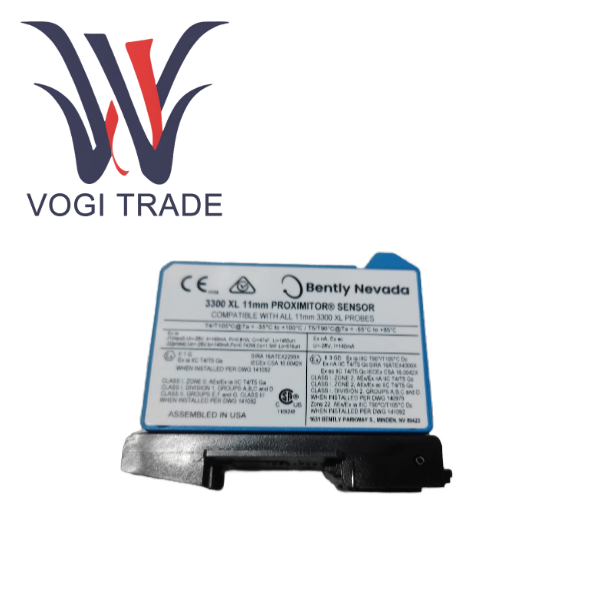

330780-91-00 یک سنسور مجاورتی 3300 XL 11 میلی متری است که توسط بنتلی نوادا، یکی از شرکت های تابعه بیکر هیوز تولید شده است. 330780-91-00 واحد الکترونیکی هسته در سیستم اندازه‌گیری جابجایی/ارتعاش جریان گردابی است که وظیفه هماهنگی با پروب 11 میلی‌متری 3300 XL را برای تبدیل تغییرات فاصله دقیقه‌ای حس‌شده توسط پروب به سیگنال‌های ولتاژ DC استاندارد، آسان برای انتقال و پردازش دارد.

پیش تقویت کننده "مغز" و "منبع قدرت" کل زنجیره اندازه گیری است. سیگنال های تحریک با فرکانس بالا و پایدار از طریق کابل یکپارچه به پروب ارائه می شود و سیگنال های امپدانس برگردانده شده توسط پروب که با فاصله متفاوت است دریافت می شوند. پس از پردازش توسط مدارهای دمودولاسیون دقیق داخلی و تقویت کننده، پیش تقویت کننده یک سیگنال استاندارد در محدوده -2.0Vdc تا -18.0Vdc که به طور خطی متناسب با شکاف سطح پروب به هدف است، خروجی می دهد. طول کل سیستم 9.0 متری 330780-91-00 آن را به ویژه برای سناریوهای کاربردی که در آن فاصله بین کاوشگر و کابینت سیستم نظارت نسبتاً طولانی است مناسب می کند. روش نصب ریل DIN نصب و نگهداری سریع و استاندارد شده را در کابین کنترل تسهیل می کند.

پارامترهای محصول

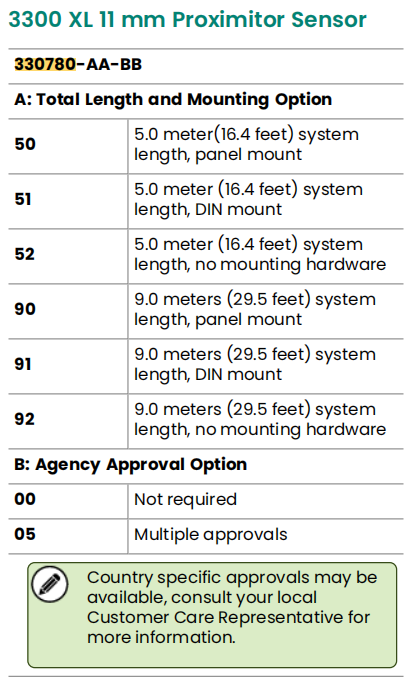

نوع محصول                              3300 XL 11mm Sensor Proximitor

شماره قطعه کامل PN           330780-91-00

پروب های سازگار                      پروب های سری 11 میلی متری 3300 XL

طول کل سیستم                     9.0 متر /29.5 فوت. این طول مجموع پروب، کابل گسترش و کابل داخل پیش تقویت کننده است.

محدوده خطی                               4.0 میلی متر

حساسیت                                  4.0 mV/μm

محدوده خروجی                             -2.0Vdc تا -18.0Vdc

پاسخ فرکانس                     0.0 هرتز (DC) تا 8.0 کیلوهرتز (3-dB)، مناسب برای جابجایی استاتیک و اندازه‌گیری ارتعاش پویا.

منبع تغذیه مورد نیاز           -24 Vdc، مصرف جریان معمولی 20 میلی آمپر.

قابلیت درایو خروجی                می‌تواند کابل‌های جفت پیچ خورده محافظ ۳۰۰ متری (۱۰۰۰ فوت) را به بارهای امپدانس بالا هدایت کند.

محدوده دمای کاری      -30 درجه سانتی گراد تا +85 درجه سانتی گراد

روش نصب                    نصب ریل DIN

گواهینامه سازمانی             بدون نیاز خاصی

ویژگی های عملکردی محصول

تنظیم دقیق سیگنال و رانندگی در مسافت طولانی

خطی بودن و پایداری بالا. فضای داخلی از مدارهای آنالوگ دقیق و فناوری جبران دما استفاده می کند، خطی عالی را در کل محدوده 4.0 میلی متری ارائه می دهد و عملکرد پایدار را در محدوده دمایی وسیع تضمین می کند. این به عنوان پایه ای برای اندازه گیری دقیق جابجایی شفت، اختلاف انبساط و غیره عمل می کند.

قابلیت خروجی محور قوی. طراحی مدار خروجی 330780-91-00 می تواند کابل ها را تا طول 300 متر هدایت کند، به این معنی که پیش تقویت کننده را می توان در اتاق کنترل مرکزی دور از پروب های در محل نصب کرد، بدون تضعیف سیگنال یا اعوجاج ناشی از انتقال از راه دور، که انعطاف پذیری و ضد تداخل سیستم را بسیار افزایش می دهد.

به طور خاص برای سیستم های 11 میلی متری بهینه شده است

مشخصات الکتریکی این پیش تقویت کننده کاملاً با پروب 11 میلی متری 3300 XL مطابقت دارد. این کالیبراسیون سیستم انتها به انتها تضمین می کند که کل زنجیره سیگنال از نوک کاوشگر تا اتاق مانیتورینگ با شاخص های عملکرد وعده داده شده در مشخصات مطابقت دارد.

در مقایسه با سیستم 8 میلی‌متری، سیستم 11 میلی‌متری محدوده اندازه‌گیری خطی بزرگ‌تری را ارائه می‌کند، که آن را برای کاربردهایی که به محدوده وسیعی نیاز دارند، مانند اندازه‌گیری جابجایی‌های محوری بزرگ و انبساط دیفرانسیل سیلندرهای فشار متوسط ​​و بالا، بسیار مناسب می‌کند.

استحکام در سطح صنعتی و نصب آسان

محدوده دمای عملیاتی گسترده از -30 درجه سانتیگراد تا +85 درجه سانتیگراد، آن را قادر می سازد تا با محیط های مختلف سخت، از میادین نفتی سرد شمال گرفته تا پالایشگاه های گرمسیری سازگار شود.

330780-91-00 از طراحی استاندارد گیره ریل DIN استفاده می کند که امکان نصب یا جداسازی سریع بدون پیچ را فراهم می کند که یکپارچه سازی سیستم، اشکال زدایی و نگهداری بعدی را تا حد زیادی تسهیل می کند. روش نصب مدولار همچنین یک چیدمان منظم و اتلاف گرمای خوب در داخل کابینت را تضمین می کند.
