بنتلی نوادا 330750-80-05

بررسی اجمالی محصول

بررسی اجمالی محصول

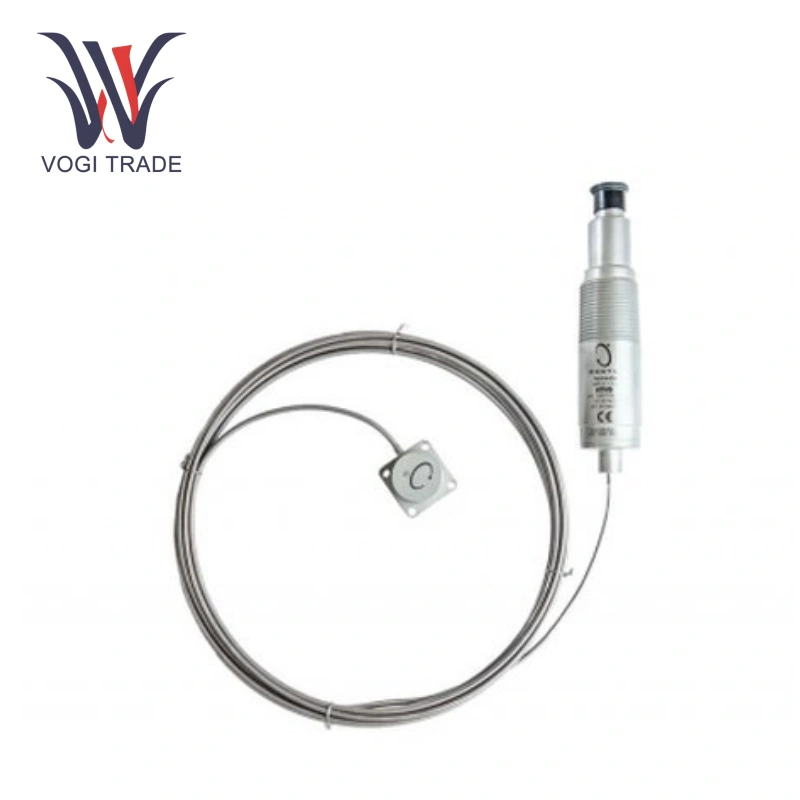

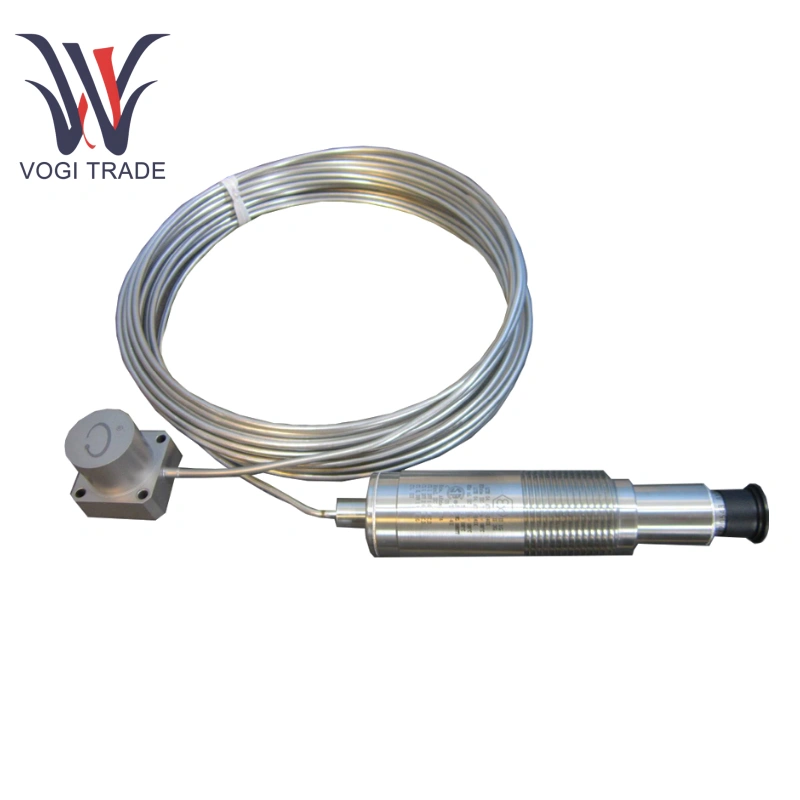

مدل: 330750-80-05

نوع محصول: سیستم سرعت سنج پیزوالکتریک با دمای بالا (HTVS)

اصل اندازه گیری: اثر پیزوالکتریک

عملکرد هسته: حساسیت 5.7mV/mm/s (145mV/in/s) ±5% (در 100Hz)، دامنه دامنه 635mm/s (25in/s) حداکثر (<680Hz)

پاسخ فرکانسی: 15Hz-2kHz (±3.0dB)، 20Hz-1kHz (±0.9dB)

مقاومت در برابر دما: نوک حسگر تا +300 درجه سانتیگراد (+572 درجه فارنهایت)، الکترونیک تا +100 درجه سانتیگراد (+212 درجه فارنهایت)

پیکربندی کابل: کابل سفت و سخت 5 متری، به طور دائم یکپارچه، طراحی بدون اتصال

گواهی‌های ضد انفجار: CSA/NRTL/C Exia (کلاس I، بخش 1، گروه‌های A-D، و غیره)، EEx ia (منطقه 0، IIC (نیاز به یک مانع تایید شده Zener)

منبع تغذیه: -24VDC ±10%

سیگنال خروجی: یک ولتاژ متناسب با سرعت ارتعاش، مناسب برای اتصال به یک سیستم حفاظت مکانیکی

ویژگی های محصول

عملکرد عالی در دمای بالا: Bently Nevada 330750-80-05 با طراحی منحصر به فرد به کاوشگر اجازه می دهد تا دمای +400 درجه سانتیگراد را تحمل کند و بر محدودیت های سنسورهای معمولی در محیط های با دمای بالا غلبه کند. برای نظارت بر لرزش تجهیزات در نزدیکی کوره های با دمای بالا و مبدل های حرارتی مناسب است.

اندازه گیری دقیق: Bently Nevada 330750-80-05 حساسیت به 5.7mV/mm/s ± 5% می رسد و خطی بودن ± 2% در مقدار پیک 152mm/s است که با دقت تغییرات در ارتعاش تجهیزات را ثبت می کند.

پاسخ فرکانس گسترده: Bently Nevada 330750-80-05 با محدوده فرکانس 15 هرتز تا 2000 هرتز، فرکانس های ارتعاش اکثر تجهیزات صنعتی را پوشش می دهد.

برنامه های کاربردی

پتروشیمی: Bently Nevada 330750-80-05 برای نظارت بر ارتعاش راکتورهای با دمای بالا، کوره های ترک خوردگی و سایر تجهیزات استفاده می شود و به سرعت تغییر شکل ساختاری یا اجزای سست ناشی از دمای بالا و فشار بالا را تشخیص می دهد.

انرژی و نیرو: Bently Nevada 330750-80-05 برای نظارت بر ارتعاش توربین‌های بخار و ژنراتورهایی که در دمای بالا کار می‌کنند استفاده می‌شود تا از خرابی تجهیزات ناشی از لرزش غیرعادی جلوگیری کند.

فولاد و متالورژی: Bently Nevada 330750-80-05 برای نصب بر روی کوره‌های بلند، مبدل‌ها و سایر تجهیزات با دمای بالا استفاده می‌شود، نظارت بر زمان واقعی وضعیت ارتعاش تجهیزات را فراهم می‌کند و پشتیبانی داده‌ها را برای تعمیر و نگهداری تجهیزات فراهم می‌کند.

الزامات نصب

الزامات مکان: سنسور باید روی محفظه یاتاقان یا بدنه دستگاه نصب شود. نصب نادرست ممکن است منجر به کاهش دامنه و پاسخ فرکانس شود یا سیگنال های اشتباهی تولید کند که نشان دهنده ارتعاش واقعی نیست.

اقدامات احتیاطی در دمای بالا: در محیط های بیش از +400 درجه سانتیگراد، مطمئن شوید که لوازم الکترونیکی از منابع گرما دور هستند (مثلاً در مناطق زیر 100 + درجه سانتیگراد). کابل را برای جلوگیری از خم شدن یا آسیب مکانیکی محکم کنید.

پشتیبانی حرفه ای: Bently Nevada خدمات مهندسی را برای کمک به اندازه گیری و نصب ارائه می دهد.

نصب کابل: برای کابل 80 فوتی 330750-80-05، مسیر را برای جلوگیری از تداخل برنامه ریزی کنید.

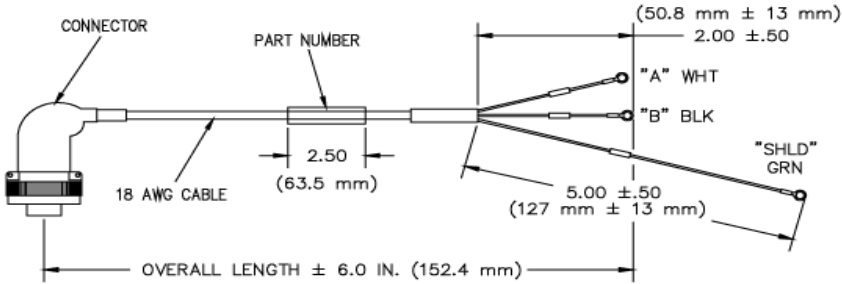

کابل های اتصال با زاویه راست:
