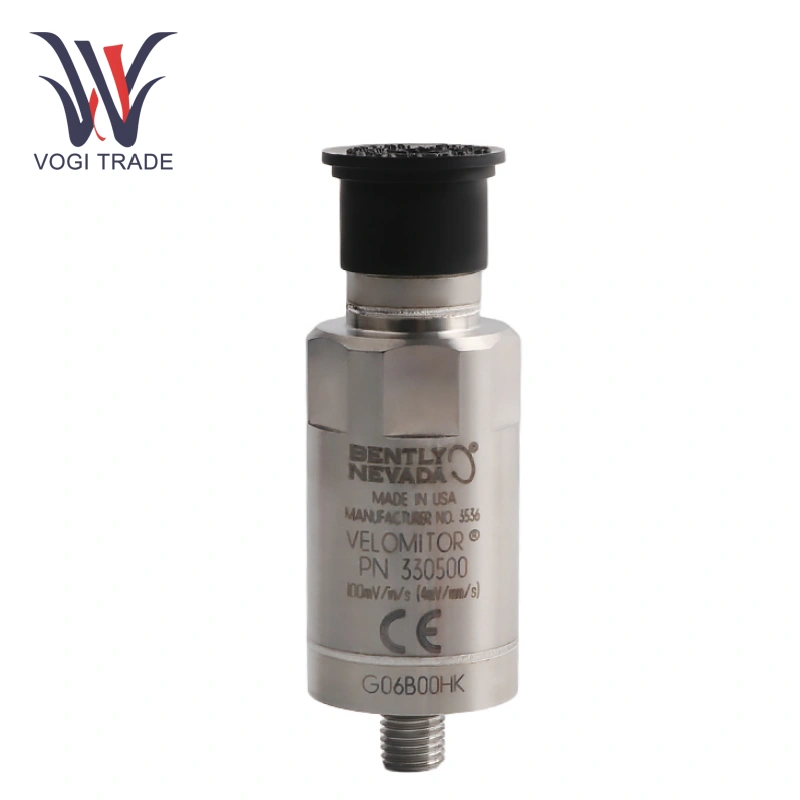

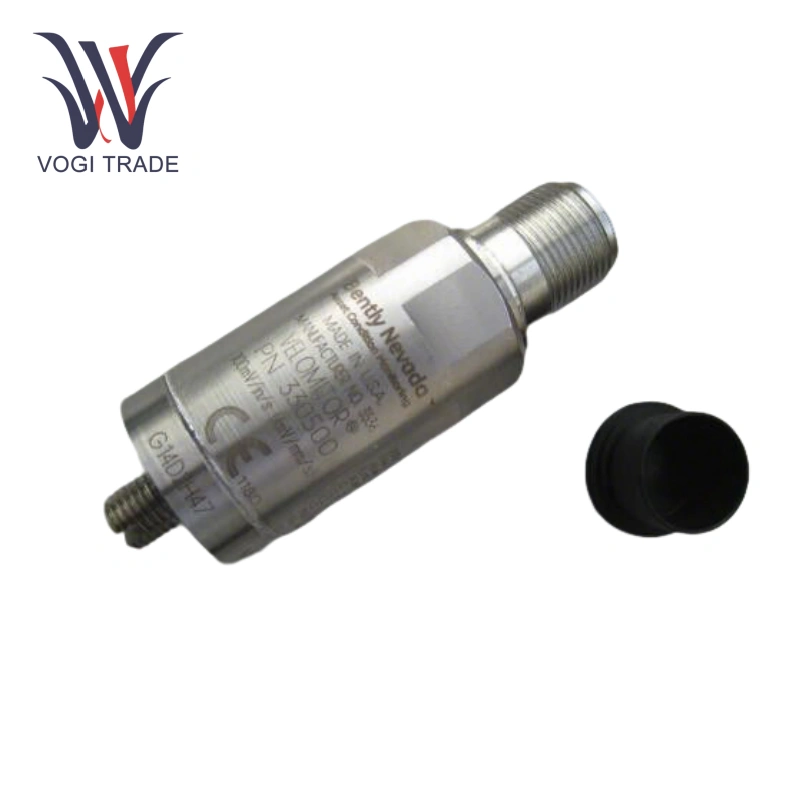

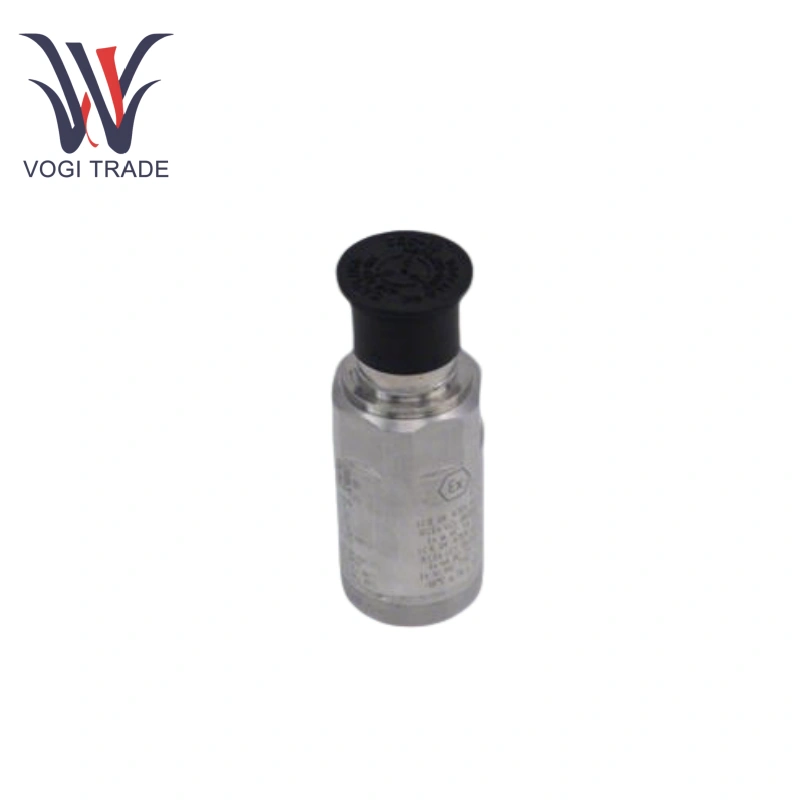

برند: بنگل نواداتوضیحات: سنسور Piezo-Velocity Velomitorشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنسنسور سرعت پیزوالکتریک Velomitor Velomitor Velomitor Velomitor Velomitor ارتعاش مطلق مسکن ، محفظه ها یا سازه ها را اندازه گیری می کند. این یک شتاب سنج پیزوالکتریک ناهموار ، 2 پین و یکپارچه است که شامل الکترونیک یکپارچه تعبیه شده در یک طراحی حالت جامد است و می تواند به صورت عمودی ، افقی یا با هر زاویه نصب شود.
| ساخت |
بنگل نوادا |
| شماره مدل |
330500-01-00 |
| شماره سفارش |
330500-01-00 |
| کاتالوگ |
3300xl |
| کشور مبداء |
آمریکا |
| کد HS |
9031900090 |
| بعد |
15*15*5cm |
| ابعاد بسته بندی |
18*18*8cm |
| وزن |
0.6 کیلوگرم |
بررسی اجمالی محصول
** 01: گزینه آداپتور Threaded
یک رابط کاربری 1/2-20 UNF ** را برای نصب های استاندارد صنعتی اتخاذ می کند.
** 00: گزینه صدور گواهینامه **
بدون صدور گواهینامه ضد انفجار خاص (مدل اساسی) لازم نیست.
پاسخ فرکانس: 4.5 هرتز - 5 کیلو هرتز (3.0 dB)
دامنه سرعت: 1270 میلی متر در ثانیه (قله)
خطی: 2 ± (152 میلی متر در ثانیه اوج)
حساسیت عرضی: <5 ٪
دمای کار: -55 درجه سانتیگراد تا 121 درجه سانتیگراد
مقاومت در برابر شوک: 5000 گرم
وزن: 142 گرم (316L مسکن استیل ضد زنگ)
ویژگی های محصول
به طور کلی نوادا 330500-01-00 دارای حساسیت بالایی با پاسخ فرکانس عالی و خطی دامنه اندازه گیری دقیق سرعت لرزش تجهیزات است.
به طور کلی نوادا 330500-01-00 DOB قطعات متحرک باعث کاهش سایش مکانیکی می شود و مسکن فولادی ضد زنگ 316L در برابر شوک و مقاوم در برابر خوردگی است و از عملکرد پایدار طولانی مدت در محیط های صنعتی سخت اطمینان حاصل می کند.
برنامه
Bally Nevada 330500-01-00 می تواند برای نظارت بر سرعت لرزش برای نظارت بر وضعیت و انجام تعمیر و نگهداری پیشگیرانه در ماشین آلات چرخشی مختلف مانند موتورها ، فن ها و پمپ ها استفاده شود.
به طور کلی نوادا 330500-01-00 می تواند برای نظارت بر لرزش تجهیزات مانند توربین های بادی و توربین های گازی استفاده شود.
به طور کلی نوادا 330500-01-00 می تواند برای نظارت بر لرزش تجهیزات مانند آسیاب های نورد و فن های کوره انفجار استفاده شود.

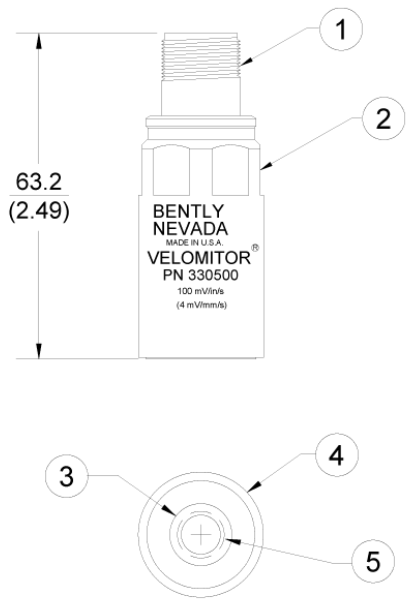

Pابعاد و کانکتورها
قطر: 25.3 میلی متر (0.995 اینچ)
ارتفاع: 63.2 میلی متر (2.49 اینچ)
کانکتور: کانکتور مهر و موم شده 2 پین MIL-C-5015 (فولاد ضد زنگ 316L)
یادداشت های نصب و استفاده
محل نصب
برای جلوگیری از تحریف سیگنال به دلیل نصب نادرست ، باید به محفظه ، مسکن یا ساختار بلبرینگ ایمن شود.
نیاز گشتاور: 32-46 کیلوگرم · سانتی متر (24-40 در-LB).
تعریف قطبیت: وقتی سنسور به سمت کانکتور حرکت می کند ، پین A نسبت به پین B مثبت است.
هشدار اندازه گیری جابجایی
اگر سیگنال خروجی برای اندازه گیری جابجایی یکپارچه شود ، ممکن است نویز مدار تقویت شود و در نتیجه داده های نادرست باشد.
سازگاری محیطی
طراحی کاملاً مهر و موم شده (معادل IP68) ، مقاوم در برابر رطوبت 100 ٪ (غیر فرعی).
حساسیت کرنش پایه: 0.005 در/s/mstrain.
