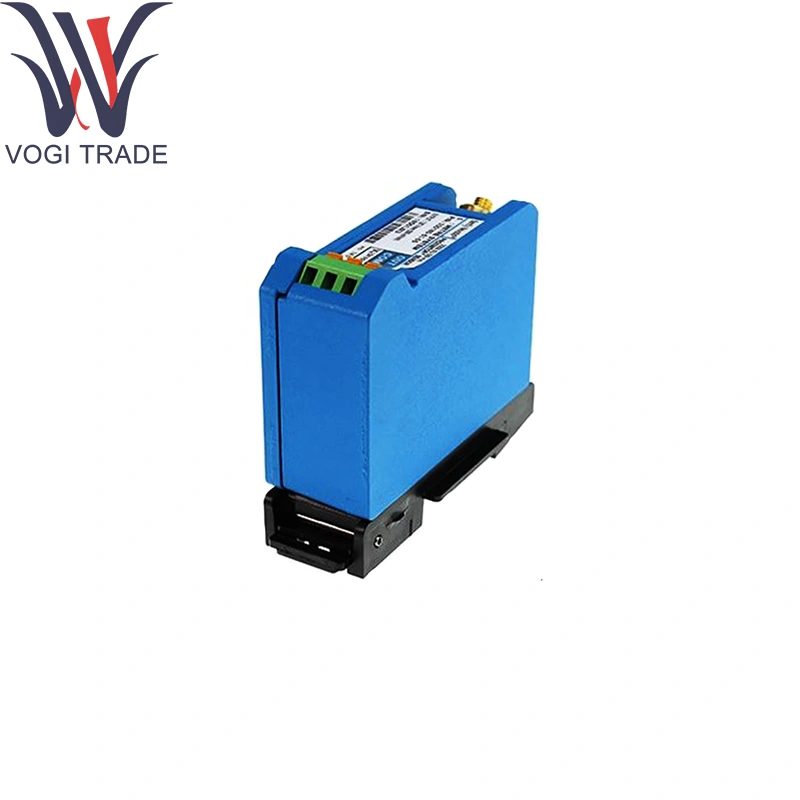

برند: بنگل نواداتوضیحات: 330380-90-00شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 16اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی نوادا 330380-90-00 برای نظارت مداوم از موقعیت شفت در محیط های درجه حرارت بالا (به عنوان مثال ، مجاری اگزوز ، محفظه های بلبرینگ داغ) که پروب های استاندارد بیش از حد گرم می شوند ، طراحی شده اند.
| ساخت |
بنگل نوادا |
| شماره مدل |
330380-90-00 |
| شماره سفارش |
330380-90-00 |
| کاتالوگ |
3300XL |
| شرح |
سنسور پروکسیماتور درجه حرارت بالا |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
24*2.4*16 (سانتی متر) |
| وزن |
0.44 کیلوگرم |
اطلاعات سفارش
سفارش اطلاعات برای پروب ها
3300 XL 8 میلی متر پروب های مجاورت:
330101 3300 XL 8 میلی متر پروب ، 3/8-24 UNF
نخ ، بدون زره (2)
شماره شماره aa-bb-cc-dd-ee
پاسخ: گزینه طول نامشخص
طول غیرقابل شنیدن باید حداقل 0.8 اینچ باشد. کمتر از طول مورد.
سفارش در افزایش 0.l در ،
تنظیمات طول:
حداکثر طول نامگذاری نشده: 8.8 inminimum طول غیرقانونی: 0.0 اینچ.
مثال: 0 4 = 0.4 اینچ.
ب: گزینه طول مورد کلی
سفارش در افزایش 0.L در.
پیکربندی های موضوع استاندارد: حداکثر طول مورد: 9.6 اینچ.
حداقل طول مورد: 0.8 اینچ.
مثال: 2 4 = 2.4 اینچ.
ج: گزینه طول کل
05 0.5 متر (1.6 فوت)
10 1.0 متر (3.3 فوت)
15 1.5 متر (4.9 فوت)
20 2.0 متر (6.6 فوت)
30 3.0 متر (9.8 فوت)
50 5.0 متر (16.4 فوت)
90 9.0 متر (29.5 فوت)
گزینه طول متر فقط در پروب های 33010L قابل دسترسی است ، و فقط با سنسور 9 متری پروکسیمیتور استفاده می شود.
پروب های 5 متری با پروکسیمیتور 5 متر طراحی شده اند
فقط سنسور
D: گزینه اتصال و کابل از نوع
01 مینیاتور کواکسیال ClickLocconcontor با ConnectOprotector ، کابل استاندارد
02 مینیاتور کواکسیال Clicklocconcontor ، کابل استاندارد
11 کانکتور کواکسیال مینیاتوری با محافظ اتصال ، کابل Fluidloc
12 مینیاتور کواکسیال Clicklocconconector ، کابل Fluidloc
ه: گزینه تأیید آژانس
00 لازم نیست
05 CSA ، ATEX ، مصوبات IECEX
پارامترهای فنی
دمای عملیاتی:
کاوشگر سر پروانه نوادا 330380-90-00: -55 درجه سانتیگراد تا +350 درجه سانتیگراد
کابل: -55 درجه سانتیگراد تا +250 درجه سانتیگراد (عایق فایبرگلاس با سرعت بالا)
دامنه شکاف: 0.25-6 میلی متر (10-240mil) ، نقطه تنظیم معمولی در 1 میلی متر
حساسیت: 100mV/میکرومتر در تحریک -23 ولت (کالیبره شده کارخانه)
خطی: 1 ± از مقیاس کامل بیش از محدوده شکاف خطی
پاسخ فرکانس: DC تا 10kHz (-3dB)
تحریک: -23VDC @ 8–12mA از طریق تهویه مطبوع Proximitor® برای Banly Nevada 330380-90-00
کابل: 2 هادی ، عایق فایبرگلاس درجه حرارت بالا ، سپر از جنس استنلس استیل
کانکتور: مینی دین 10 پین یا بخشنامه MIL اختیاری برای احتباس با دمای بالا
تابع محصول
با استفاده از بنگل نوادا 330380-90-00 ، شکاف هوا را به سیگنال های ولتاژ تبدیل می کند. طراحی ناهموار با درجه حرارت بالا ، نظارت بر ترخیص قابل اعتماد و ارتعاش را در جایی که پروب های معمولی شکست می خورند امکان پذیر می کند و داده های زمان واقعی را به سیستم های حفاظت ارائه می دهد.
مناطق کاربردی
نظارت بر اگزوز توربین: ردیابی ترخیص در بخش های داغ با نوادا 330380-90-00.
پوشش های بلبرینگ بخار توربین: اندازه گیری شکاف یا تحمل دمای بالا با دمای بالا.
بخاری و کوره های فرآیند: سنجش موقعیت شفت از طریق مجاری با روکش نسوز نوادا 330380-90-00 این.
راکتورهای پتروشیمی: نظارت بر چرخش داخلی بیش از 200 درجه سانتیگراد.
آزمون تحقیقاتی است: سکوهای با سرعت بالا برای توسعه هوافضا.
