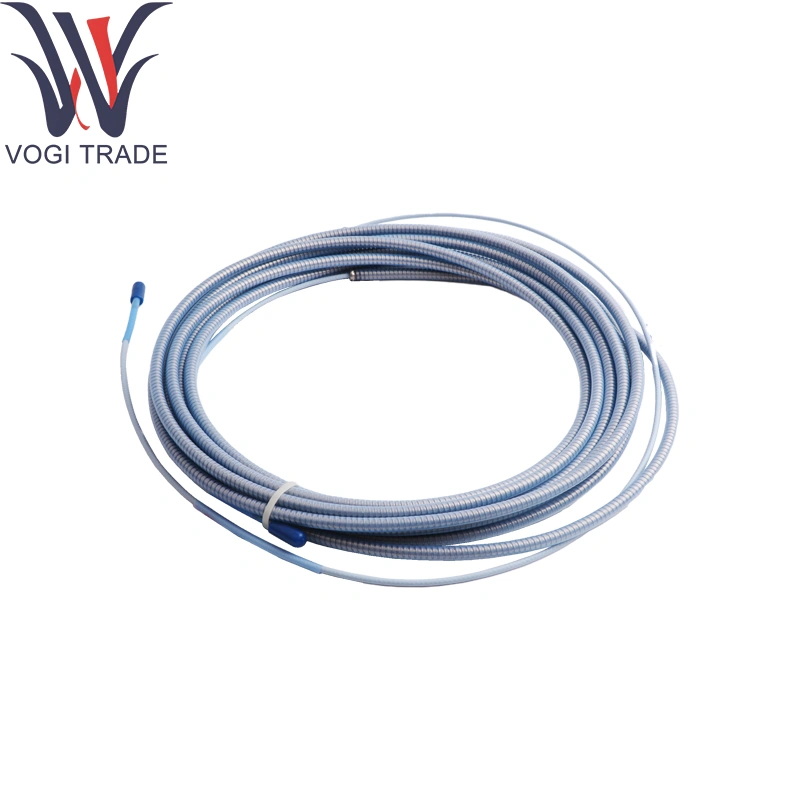

برند: بنگل نواداشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 13اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی نوادا 330190-040-01-00 استفاده می شود که در آن یک مهار کوتاه و مونتاژ شده از کارخانه بین یک کاوشگر مجاورت و ماژول مانیتور یا ماژول مانیتور آن مورد نیاز است-به ویژه در داخل کابینت های جمع و جور ، جعبه های اتصال یا محوطه های نصب شده.
| ساخت |
بنگل نوادا |
| شماره مدل |
330190-040-01-00 |
| شماره سفارش |
330190-040-01-00 |
| کاتالوگ |
3300 XL |
| شرح |
کابل پسوند استاندارد |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
4 متر |
| وزن |
0.5 کیلوگرم |
Oاطلاعات rdering
3300 کابل پسوند استاندارد XL
330130-AAA-BB-CC
اطمینان حاصل کنید که طول کابل پسوند و طول کاوشگر ، هنگامی که به هم اضافه می شود ، با طول کل سنسور پروکسیماتور برابر شوید.
پاسخ: گزینه طول کابل
030 3.0 متر (9.8 فوت)
035 3.5 متر (13.1 فوت)
040 4.0 متر (11.5 فوت)
045 4.5 متر (14.8 فوت)
060 6.0 متر (19.7 فوت)
070 7.0 متر (22.9 فوت)
075 7.5 متر (24.6 فوت)
080 8.0 متر (26.2 فوت)
085 8.5 متر (27.9 فوت)
ب: محافظ اتصال و گزینه کابل
00 کابل استاندارد
کابل زرهی 01
02 کابل استاندارد با محافظ کانکتور
03 کابل زرهی با محافظ کانکتور
10 کابل Fluidloc
11 کابل زرهی Fluidloc
12 کابل Fluidloc با محافظ کانکتور
13 کابل زرهی Fluidloc با محافظ کانکتور
ج: گزینه تأیید آژانس
00 لازم نیست
05 CSA ، ATEX ، مصوبات IECEX
پارامترهای فنی
امپدانس مشخصه: 5 ± 50 ± برای نوادا 330190-040-01-00
خازن: ≤100pf/متر بین هادی ها
هادی: 26AWG ، 36 7 7 7 TINNED-COPPER STRANDS در هر هسته
محافظ: پوشش بافته شده با سینه ≥ 95 ٪ با سیم تخلیه در بنگل نوادا 330190-040-01-00
امتیاز ولتاژ: حداکثر 300VAC (عایق)
رتبه دما: -20 درجه سانتیگراد تا +80 درجه سانتیگراد (ژاکت PVC)
انطباق محیط زیست: ROHS سازگار ؛ کابل شناخته شده UL
تابع محصولn
به طور کلی نوادا 330190-040-01-00 وفاداری سیگنال AC را از طریق پسوند محافظت شده با امپدانس کنترل شده حفظ می کند. تطبیق دقیق امپدانس و محافظ قوی تضمین می کند حداقل از دست دادن سیگنال بیش از 0.4m اجرا ، امکان اندازه گیری دقیق موقعیت شفت و لرزش توسط ماژول های پروکسیمیتور را فراهم می کند.
مناطق کاربردی
فضای داخلی کنترل: پسوندهای کوتاه با استفاده از بیداد نوادا 330190-040-01-00 در کابینت های توربین/کمپرسور
بسته های SKID OEM: مهره های نصب شده توسط کارخانه که شامل نوادا 330190-040-01-00 است
جعبه های اتصالی: کابل کشی کاوشگر داخلی با Nevada 330190-040-01-00
دکل های تست قابل حمل: پسوندهای اتصال سریع برای تشخیص
نصب و راه اندازی مجدد: اضافه کردن پسوندهای کاوشگر از طریق Banly Nevada 330190-040-01-00 بدون خاتمه در محل
