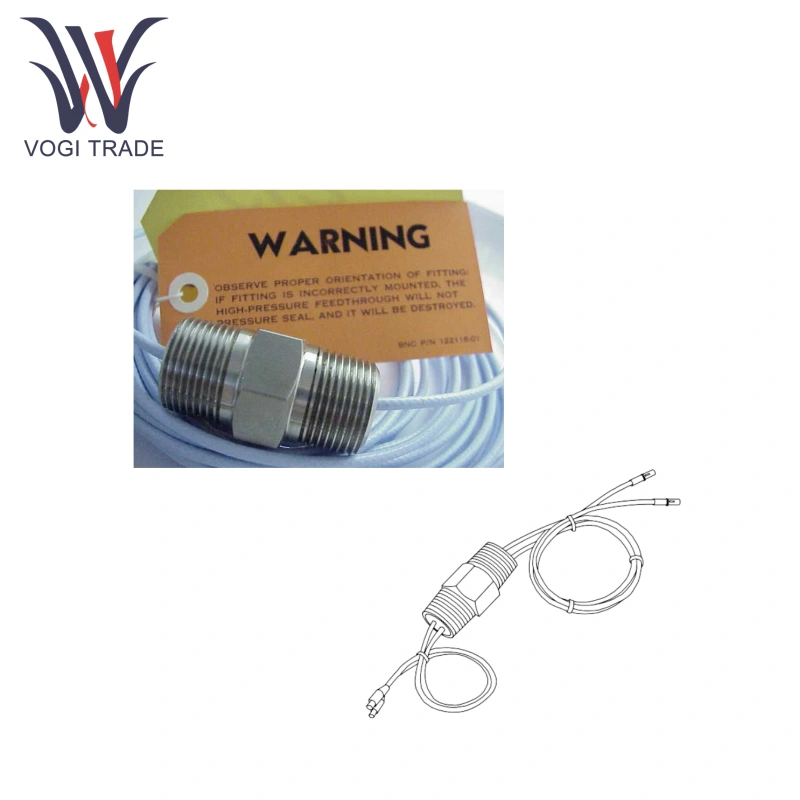

برند: بنگل نواداتوضیحات: Feedthrough HP سه محورهشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی Nevada 330161-04-85-11-94-01-02 یک دستگاه تغذیه ولتاژ با ولتاژ بالا برای نظارت بر وضعیت ماشین آلات چرخشی است و یک مؤلفه اصلی سیستم نظارت 3300 XL است. این ماده در درجه اول برای انتقال و جداسازی سیگنال های سنسور سه محوره ادیور در محیط های با ولتاژ بالا و پیچیده الکترومغناطیسی استفاده می شود.
| ساخت |
بنگل نوادا |
| شماره مدل |
330161-04-85-11-94-01-02 |
| شماره سفارش |
330161-04-85-11-94-01-02 |
| کاتالوگ |
3300xl |
| کشور مبداء |
آمریکا |
| کد HS |
8414909090 |
| بعد |
15*15*5cm |
| ابعاد بسته بندی |
18*18*8cm |
| وزن |
0.9 کیلوگرم |
سنسورهای سازگار: سازگار با سنسورهای Banly Nevada 3300 XL سری Tri-Axis Eddy-Current Current.
کانال های انتقال: سه کانال مستقل برای انتقال سیگنال در محورهای X ، Y و Z.
دامنه دمای کار: -26 درجه سانتیگراد تا 121 درجه سانتیگراد (-15 درجه فارنهایت تا 250 درجه فارنهایت) ، که توسط گزینه حلقه O تعیین شده است (DD = 94). دامنه دما به مواد حلقه O بستگی دارد.
حداکثر امتیاز فشار: 2.76 MPa (400 psi).
حد رطوبت: 100 ٪ عدم پذیرش.
حداقل شعاع خم: 25.4 میلی متر (1.00 اینچ).
مواد: اتصالات 303 فولاد ضد زنگ هستند.
ویژگی های محصول
به طور کلی Nevada 330161-04-85-11-94-01-02 با استفاده از فناوری محافظت از الکترومغناطیسی پیشرفته و طراحی عایق ، به طور موثری در برابر تداخل الکترومغناطیسی قوی و محیط های با ولتاژ بالا که در محیط های صنعتی یافت می شود.
به طور کلی نوادا 330161-04-85-11-94-01-02 دارای سه کانال مستقل به طور همزمان و دقیق سیگنال ها در امتداد سه محور انتقال می یابد و از نظارت جامع از لرزش پیچیده و شرایط جابجایی در تجهیزات اطمینان می دهد.
به طور کلی نوادا 330161-04-85-11-94-01-02 قادر به تحمل محیط های فشار قوی ، برای نظارت بر تجهیزات فشار قوی مانند سیلندرهای فشار قوی و کمپرسورهای فشار قوی مناسب است ، و اطمینان از عملکرد مناسب سیستم نظارت تحت شرایط فشار بالا است.
برنامه
به طور کلی نوادا 330161-04-85-11-94-01-02 را می توان برای نظارت بر لرزش شافت و جابجایی محوری در تجهیزات مانند توربین های بخار و ژنراتورها استفاده کرد.
به طور کلی Nevada 330161-04-85-11-94-01-02 برای سیستم های نظارت برای تجهیزات کلیدی مانند کمپرسورهای گریز از مرکز و پمپ های فشار قوی مناسب است و امکان نظارت بر وضعیت در زمان واقعی تجهیزات تحت فشار بالا و شرایط پیچیده را فراهم می کند.

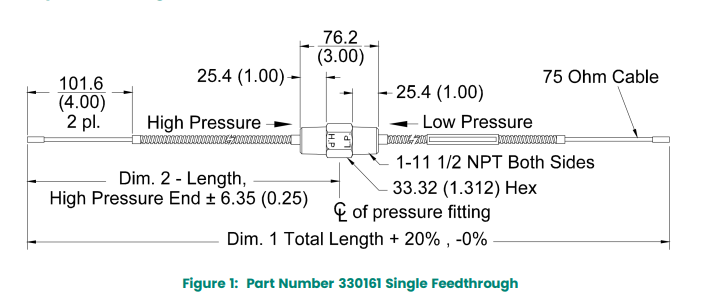

نمودارها و ارقام
نصب و سازگاری
سمت فشار بالا (داخلی در دستگاه) به طور معمول دارای یک اتصال دهنده زن (EE = 01) است ، در حالی که طرف فشار کم (خارجی) دارای یک کانکتور نر (FF = 02) برای اسکان پروب های استاندارد و سنسورهای پروکسیمیتور است.
حلقه O اختیاری (DD = 94) برای محیط های نفتی و گاز طراحی شده است و در هنگام قرار گرفتن در معرض گاز طبیعی یا روغن توربین ، مهر و موم قابل اعتماد را تضمین می کند.
