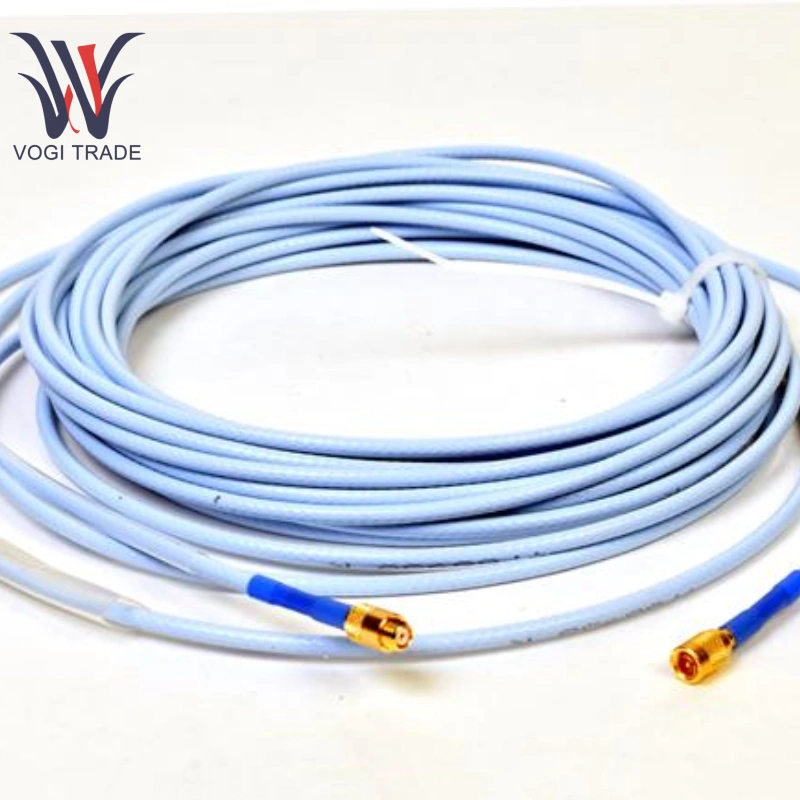

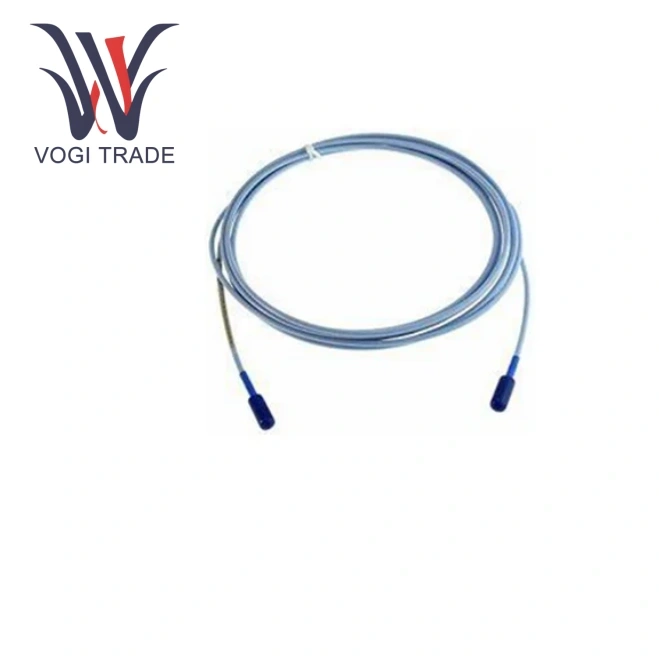

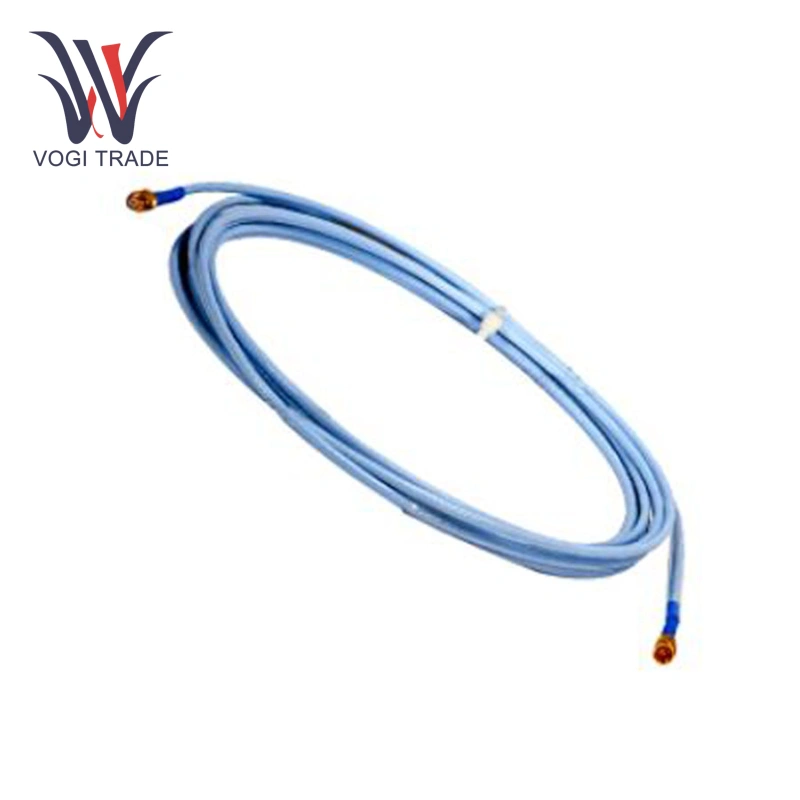

برند: بنتلی نواداتوضیحات: کابل پسوندوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 10مدت پرداخت: T/Tبندر حمل و نقل: شنژنBently Nevada 330130-085-00-00 یک کابل افزایشی است که به طور خاص برای سیستم های مانیتورینگ ماشین آلات دوار طراحی شده است و یک لوازم جانبی کلیدی برای سری 3300 XL است. عمدتاً برای اتصال پروب‌های جریان گردابی 8 میلی‌متری یا 5 میلی‌متری به تقویت‌کننده جلویی استفاده می‌شود، و اطمینان حاصل می‌کند که سیگنال‌های کلیدی مانند لرزش تجهیزات و جابجایی جمع‌آوری‌شده توسط پروب به‌طور پایدار به تقویت‌کننده جلویی منتقل می‌شوند.
| ساخت |
بنتلی نوادا |
| شماره مدل |
330130-085-00-00 |
| شماره سفارش |
330130-085-00-00 |
| کاتالوگ |
3300 XL |
| کشور مبدا |
آمریکا |
| کد HS |
8537101190 |
| بعد |
18*18*8 سانتی متر |
| ابعاد بسته بندی |
21*21*10 سانتی متر |
| وزن |
1 کیلوگرم |
پارامترهای عملکرد
ویژگی های الکتریکی:
مقاومت DC:
RCORE (رسانا از مرکز به هادی مرکزی): 0.28 ± 1.87 Ω.
RJACKET (رسانای خارجی به هادی خارجی): 0.56 ± 0.11 Ω.
ظرفیت خازنی: 69.9 pF/m (21.3 pF/ft) معمولی.
سیم کشی میدانی: سیم 0.2 تا 1.5 میلی متر مربع (16 تا 24 AWG) را می پذیرد. کابل محافظ 3 هادی توصیه می شود. حداکثر طول سنسور: 305 متر (1000 فوت)؛ با این حال، تضعیف سیگنال فرکانس بالا باید در نظر گرفته شود.
مشخصات مکانیکی:
حداقل شعاع خمش: 25.4 میلی متر (1.0 اینچ). برای جلوگیری از آسیب دیدن کابل از خم شدن بیش از حد خودداری کنید.
گشتاور اتصال: حداکثر 0.565 N·m (5 in·lbf)؛ بستن انگشت توصیه می شود. محدوده دما:
دمای عملیاتی و ذخیره سازی: -52 درجه سانتیگراد تا +177 درجه سانتیگراد.
سایر ویژگی ها:
پاسخ فرکانسی: 0 تا 10 کیلوهرتز، +0، -3 دسی بل (با کابل کشی میدان 305 متر).
دوام: استحکام کششی: 270 نیوتن (60 پوند بایت) در پروب به کانکتور کابل گسترش.
ویژگی های محصول
دقت و پایداری بالا: Bently Nevada 330130-085-00-00 با استفاده از شتاب سنج MEMS و مدار تهویه سیگنال، خطای اندازه گیری سرعت ارتعاش کمتر از 0.5٪ از مقیاس کامل است، با ضریب رانش دمای پایین (0.03±٪ FS/°C).
سازگاری قوی با محیط: Bently Nevada 330130-085-00-00 از محفظه فولادی ضد زنگ استفاده می کند و دارای درجه حفاظتی IP67 است که امکان نصب مستقیم در محیط های صنعتی مرطوب، گرد و غبار یا با خورندگی ملایم را فراهم می کند.
قابلیت ضد تداخل قوی: محافظ الکترومغناطیسی یکپارچه Bently Nevada 330130-085-00-00 و فیلتر RC در برابر تداخل نویز فرکانس بالا دستگاه هایی مانند اینورترها و موتورها محافظت می کند.
برنامه های کاربردی
Bently Nevada 330130-085-00-00 به طور گسترده در تجهیزات چرخشی کلیدی در صنایع برق، پتروشیمی، متالورژی و کاغذ سازی استفاده می شود. جمع آوری و تجزیه و تحلیل داده های ارتعاش، هشدار اولیه خرابی تجهیزات را ارائه می دهد.
یادداشت ها
یادداشت سند 8: کابل شامل نوار سیلیکونی (اختیاری به جای محافظ کانکتور) است، اما برای کاربردهایی که در معرض روغن توربین قرار دارند توصیه نمی شود.
سلب مسئولیت: بنتلی نوادا هیچ مسئولیتی در قبال آسیب های ناشی از نشت پروب نمی پذیرد. کاربر مسئول اطمینان از کنترل ایمن مایعات و گازها است.
تأثیر عملکرد: تغییرات دما ممکن است مقاومت و ظرفیت خازنی را تغییر دهد و بر دقت سیگنال تأثیر بگذارد. برای عملکرد بهینه، این سند استفاده را در محدوده دمای استاندارد (0 تا 45 درجه سانتیگراد) توصیه می کند.
