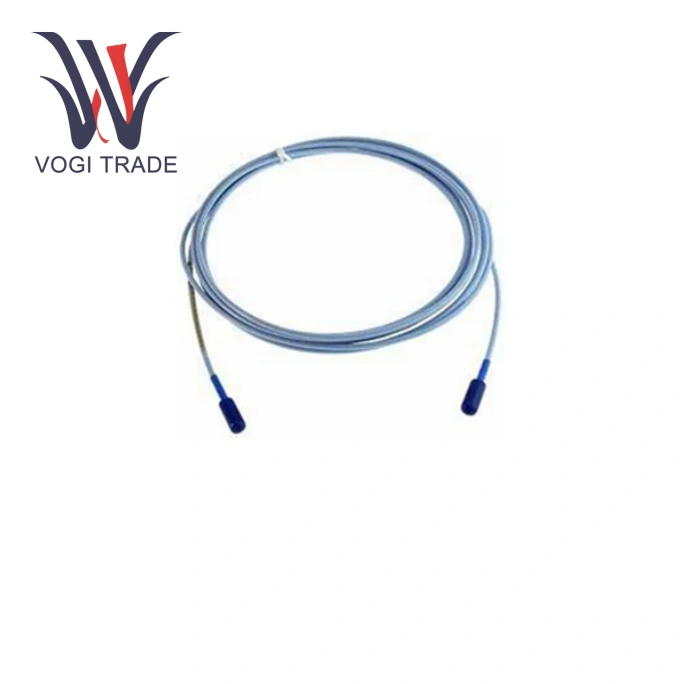

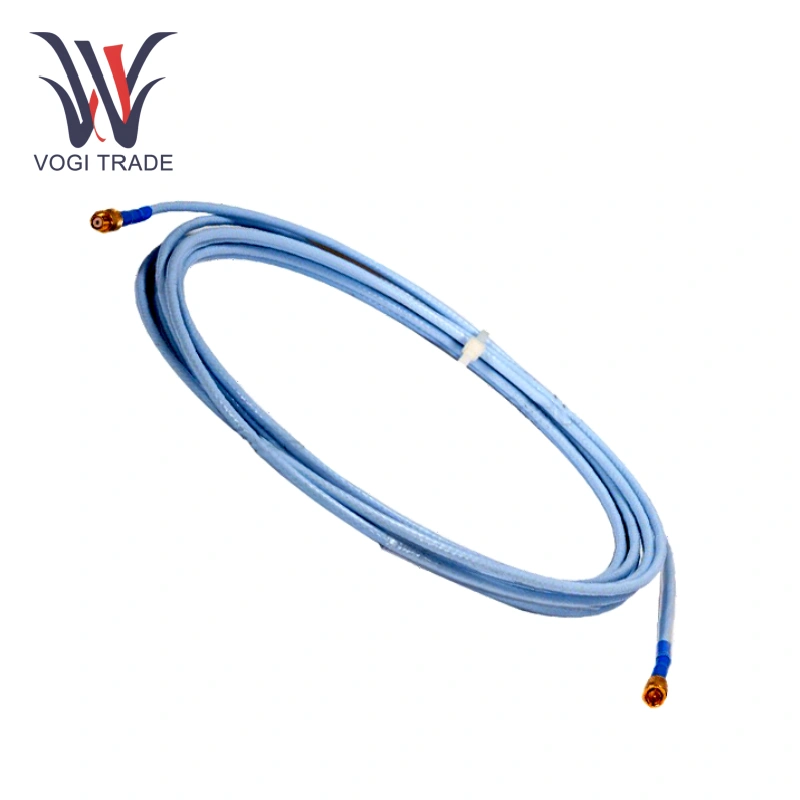

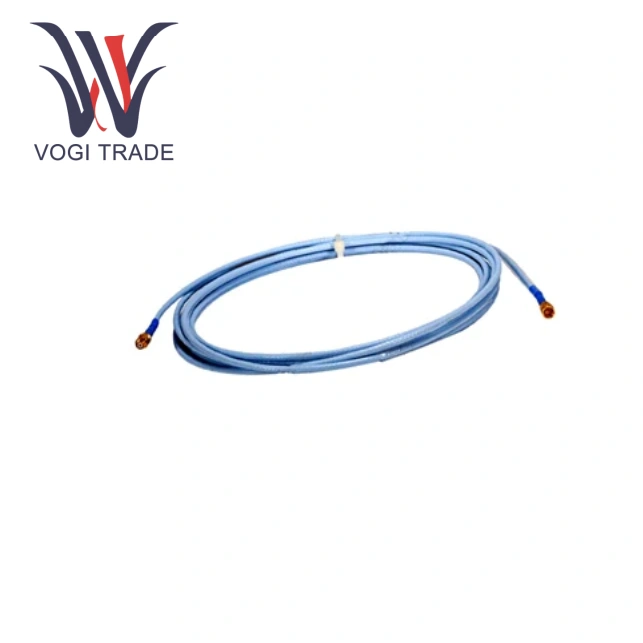

برند: بنگل نواداتوضیحات: کابل پسوندشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنBanly Nevada 330130-045-03-05 یک کابل پسوند برای سیستم نظارت بر وضعیت ماشین آلات چرخشی سیستم مانیتورینگ Banly 3300 XL است. از آن با پروب های جریان ادی 8 میلی متر یا 5 میلی متر استفاده می شود. به طور پایدار سیگنال جمع آوری شده پروب را به پیش تقویت کننده منتقل می کند ، و اطمینان می دهد که سیستم نظارت به طور دقیق پارامترهای عملیاتی مانند لرزش و جابجایی را ضبط می کند.
| ساخت |
بنگل نوادا |
| شماره مدل |
330130-045-03-05 |
| شماره سفارش |
330130-045-03-05 |
| کاتالوگ |
3300 XL |
| کشور مبداء |
آمریکا |
| کد HS |
8537101190 |
| بعد |
18*18*8cm |
| ابعاد بسته بندی |
21*21*10cm |
| وزن |
0.8 کیلوگرم |
پارامترهای عملکرد
پروب های سازگار: سازگار با پروب های ادی 8 میلی متر و 5 میلی متر.
طول کابل: 4.5 متر.
مواد هادی: مس TIRNED TINNED.
عایق: پلی وینیل کلرید با کیفیت بالا (PVC).
محافظ: محافظ دو لایه (نوار مس + فویل آلومینیومی).
دامنه دمای کار: -40 درجه سانتیگراد تا +85 درجه سانتیگراد.
رتبه بندی محافظت: بدنه کابل با رتبه محافظت از IP65 ملاقات می کند.
عملکرد الکتریکی
مقاومت DC:
هادی مرکز به هادی مرکز (RCORE): 0.99 Ω ± 0.15 Ω
ژاکت به هادی بیرونی (Rjacket): 0.30 Ω ± 0.06 Ω
خازن: 69.9 pf/m (معمولی) ، بر انتقال سیگنال با فرکانس بالا تأثیر می گذارد (ممکن است سیگنال ها> 10 کیلوهرتز را کاهش دهد).
سازگاری: کاملاً قابل تعویض با تمام پروب های 3300 xl 8mm و preamplifiers
صداقت سیگنال
حداکثر طول کابل: از 305 متر (1000 فوت) سیم کشی میدانی پشتیبانی می کند ، اما برای طول بیش از 91.44 متر (300 فوت) نیاز به ترکیب دارد.
پاسخ فرکانس: 0-10 کیلوهرتز (3 dB)
مزایای محصول
به طور کلی نوادا 330130-045-03-05 عملکرد ضد مداخله ای عالی دارد ، ساختار دو محافظ به طور موثری در برابر تداخل الکترومغناطیسی قوی ایجاد شده توسط محیط های صنعتی مانند اینورترها و موتورهای بزرگ مقاومت می کند.
به طور کلی نوادا 330130-045-03-05 سازگار با هر دو پروب ادی 8 میلی متر و 5 میلی متر.
مناطق کاربردی
به طور کلی نوادا 330130-045-03-05 را می توان در صنعت برق ، صنعت پتروشیمی ، صنعت متالورژی ، صنعت انرژی استفاده کرد.
ویژگی های فیزیکی و نصب
طراحی فیزیکی Nevada 330130-045-03-05 بر دوام و سهولت نصب متمرکز است:
اتصالات:
اتصالات با روکش طلای ClickLoc برای مقاومت در برابر خوردگی و نصب یک نرم و بدون ابزار.
نوع رابط: کانکتور میکرو کواکسیال ، قطر 7.24 میلی متر (0.285 اینچ).
زره پوش: زره فولاد ضد زنگ با عایق FEP (کابل استاندارد) برای محافظت از مکانیکی اضافی.
ابعاد و وزن:
وزن واحد: 103 گرم در متر (1.5 اونس در فوت) (کابل پسوند زرهی).
قطر بیرونی: حداکثر قطر بیرونی زره 7.67 میلی متر (0.302 اینچ) و حداکثر قطر بیرونی از جمله آستین محافظ 12.4 میلی متر (0.49 اینچ) است (شکل 18).
یادداشت
اصلاح غیرمجاز به شدت ممنوع است: برش ، ترکیبی ، تعویض اتصالات و سایر اصلاحات غیرمجاز در کابل ممنوع است.
از اضافه بار و فشرده سازی خودداری کنید: کابل را در معرض تنش یا فشار بیش از حد قرار ندهید. برای جلوگیری از شکستگی داخلی یا آسیب عایق داخلی ، که می تواند بر انتقال سیگنال تأثیر بگذارد ، از فشردن یا خرد شدن توسط اجزای تجهیزات خودداری کنید.
