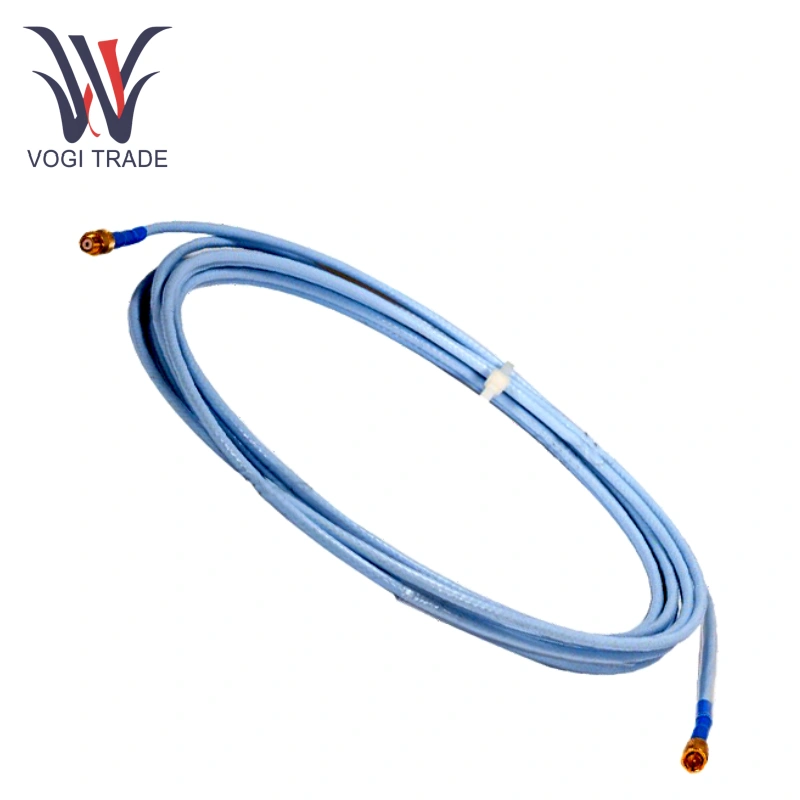

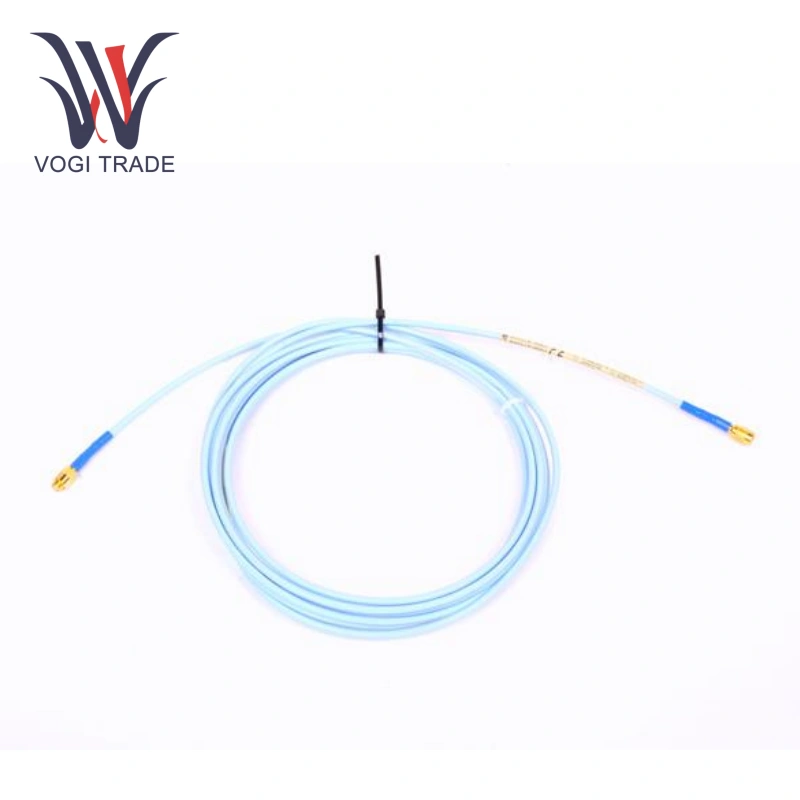

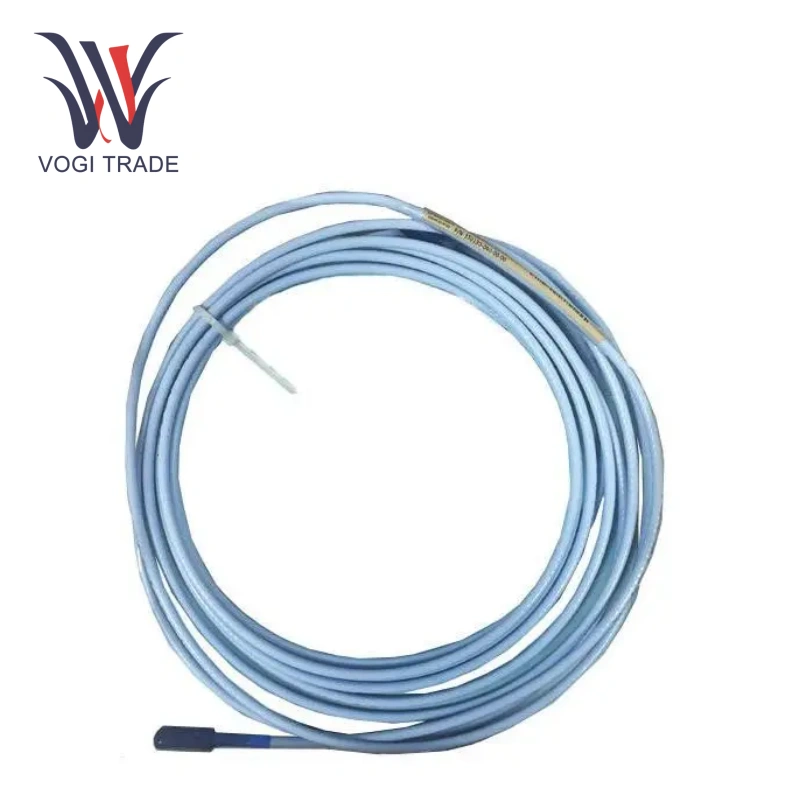

برند: بنگل نواداتوضیحات: کابل پسوندشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنکابل پسوند Banly Nevada 330130-045-00-05 برای استفاده با سیستم سنسور نزدیکی 3300 XL 8MM طراحی شده است. این فاصله انتقال سیگنال از پروب های سری 3300 XL را گسترش می دهد. این دستگاه دارای یک ساخت کابل سه محوره 75Ω با مقاومت هادی مرکز بهینه شده به طور معمول 0.13Ω 0.88 ± است.
| ساخت |
بنگل نوادا |
| شماره مدل |
330130-045-00-05 |
| شماره سفارش |
330130-045-00-05 |
| کاتالوگ |
3300 XL |
| کشور مبداء |
آمریکا |
| کد HS |
8537101190 |
| بعد |
18*18*8cm |
| ابعاد بسته بندی |
21*21*10cm |
| وزن |
0.8 کیلوگرم |
پارامترهای عملکرد
** 045 (بخش AAA): طول کابل 4.5 متر (14.8 فوت).
** 00 (بخش BB):
نوع کابل: کابل استاندارد بدون زره.
محافظت از اتصال: بدون محافظ اتصال.
** 05 (بخش CC):
گزینه های صدور گواهینامه: شامل مصوبات منطقه خطرناک CSA ، ATEX و IECEX است.
مکانیکی و نصب
حداقل شعاع خم: 25.4 میلی متر (1.0 اینچ). از خم شدن بیش از حد که می تواند باعث آسیب شود خودداری کنید.
نوع کانکتور:
اتصال ClickLoc مقاوم در برابر خوردگی ، با روکش طلا با گشتاور انگشت محکم.
هیچ ابزار خاصی برای نصب یا حذف لازم نیست.
حداکثر گشتاور کانکتور: 0.565 N · M (5 در · LBF).
سازگاری با محیط زیست
دامنه دما:
دمای کار/ذخیره سازی: -52 درجه سانتیگراد تا +177 درجه سانتیگراد (-62 درجه فارنهایت تا +350 درجه فارنهایت).
محافظت:
محافظ کانکتور شامل نمی شود (سفارش 40180-02 به طور جداگانه یا از نوار سیلیکون 03200006 استفاده کنید).
نوار سیلیکون برای استفاده در محیط های در معرض روغن توربین توصیه نمی شود.
مزایای محصول
به طور کلی نوادا 330130-045-00-05 با هادی مرکز با مقاومت کم و طراحی محافظ به طور موثری از دست دادن و تداخل سیگنال را کاهش می دهد.
به طور کلی Nevada 330130-045-00-05 استفاده از طراحی کابلی با ثبت اختراع ، مقاومت کششی را برای جلوگیری از قطع کابل تصادفی افزایش می دهد ، در حالی که کانکتور Clockloc با روکش طلای خوردگی و مقاوم در برابر اکسیداسیون است.
به طور کلی نوادا 330130-045-00-05 دارای محدوده دمای استاندارد و طولانی است که طیف گسترده ای از محیط های صنعتی را در خود جای می دهد ، از دمای پایین تا زیاد ، و حداقل شعاع خم محکم نصب در فضاهای پیچیده را تسهیل می کند.
کاربرد
به طور کلی نوادا 330130-045-00-05 که در سیستم های نظارت بر لرزش برای تجهیزات مانند توربین های بخار و ژنراتورها استفاده می شود ، این دستگاه برای گسترش فاصله انتقال سیگنال سنسور استفاده می شود.
به طور کلی نوادا 330130-045-00-05 برای نظارت بر شرایط پمپ ها ، کمپرسورها و سایر تجهیزات موجود در گیاهان پتروشیمی مناسب است.
به طور کلی نوادا 330130-045-00-05 مورد استفاده در تجهیزات ماشینکاری مانند ابزار ماشین ، از این دستگاه برای اتصال سنسورهای نظارت بر موقعیت و لرزش استفاده می شود و به بهبود دقت ماشینکاری و ارائه نظارت در زمان واقعی شرایط کار تجهیزات کمک می کند.
سازگاری و ادغام سیستم
سازگار با پروب/مجاورت:
اطمینان حاصل کنید که طول کاوشگر + طول کابل پسوند = طول کل سیستم مجاورت (5 متر یا 9 متر).
به عنوان مثال ، هنگام استفاده از پروب 0.5 متر ، یک کابل پسوند 4.5 متر را برای یک سیستم 5 متر انتخاب کنید.
هشدار اجزای مخلوط کردن:
اگر با اجزای سری غیر XL مخلوط شود (مانند سری 3300 قدیمی) ، عملکرد سیستم به مشخصات غیر XL تخریب می شود.
گواهینامه ها و ایمنی
گواهینامه های ضد انفجار: مطابق با استانداردهای CSA ، ATEX و IECEX برای استفاده در مناطق خطرناک است.
الزامات نصب:
اتصالات مدار غیر متمرکز باید مطابق با نقاشی 140979 برای برآورده کردن الزامات ایمنی منطقه 2/بخش 2 انجام شود.
