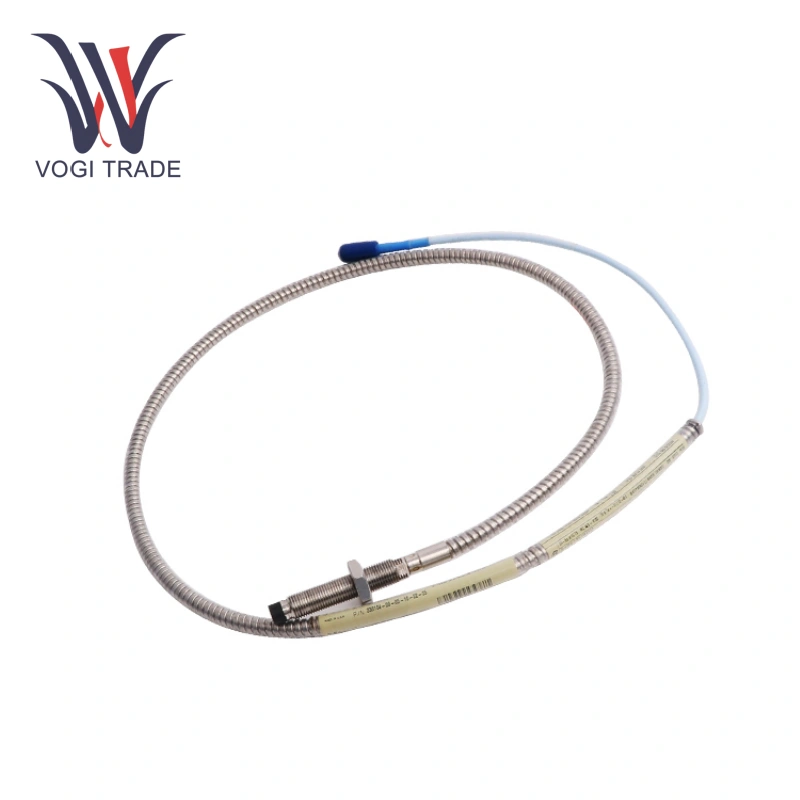

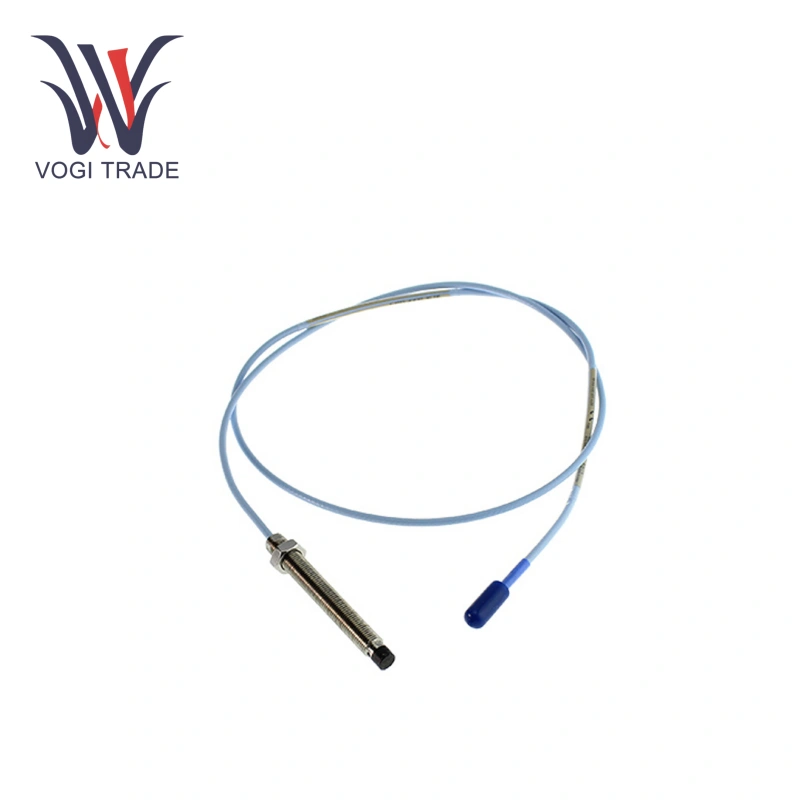

برند: بنتلی نواداتوضیحات: پروب های مجاورتیوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 10مدت پرداخت: T/Tبندر حمل و نقل: شنژنBently Nevada 330104-10-19-10-02-00 یک کاوشگر جریان گردابی مجاورتی 8 میلی متری سری XL 3300 است که برای نظارت بر پارامترهای حیاتی ماشین آلات دوار طراحی شده است. بر اساس اثر جریان گردابی، تغییرات در فاصله بین نوک پروب و سطح هدف را بدون تماس با سطح رسانا به دقت اندازه گیری می کند.
| ساخت |
بنتلی نوادا |
| شماره مدل |
330104-10-19-10-02-00 |
| شماره سفارش |
330104-10-19-10-02-00 |
| کاتالوگ |
3300XL |
| کشور مبدا |
آمریکا |
| کد HS |
9031900090 |
| بعد |
30*30*4 سانتی متر |
| ابعاد بسته بندی |
32*32*6 سانتی متر |
| وزن |
2 کیلوگرم |
بررسی اجمالی محصول
ویژگی های الکتریکی:
برد خطی: 2 میلی متر (80 میل)
ضریب مقیاس افزایشی (ISF): برای یک سیستم 1.0 متری، ISF = 7.87 V/mm ± 5%.
مقاومت خروجی: 50 Ω.
پاسخ فرکانس: 0-10 کیلوهرتز، +0، -3 دسی بل، سیم کشی میدانی تا 305 متر را پشتیبانی می کند.
حداقل اندازه هدف: قطر 15.2 میلی متر.
قطر شفت توصیه شده: حداقل 50.8 میلی متر، توصیه شده 76.2 میلی متر.
مشخصات مکانیکی:
مواد پروب:
نکته پروب: پلاستیک پلی فنیلن سولفید (PPS) برای مقاومت در برابر سایش و مواد شیمیایی.
بدنه پروب: فولاد ضد زنگ AISI 303 یا 304 (SST) برای افزایش استحکام مکانیکی.
زره: فولاد ضد زنگ AISI 302 یا 304 با ژاکت FEP برای محافظت بیشتر. مشخصات کابل:
کابل استاندارد: 75Ω سه محوره، عایق FEP.
استحکام کششی: حداکثر 330 نیوتن (75 پوند بایت) از محفظه پروب به سرب، 270 نیوتن (60 پوند بایت) در محل اتصال.
شعاع خمیدگی: حداقل 25.4 میلی متر (1.0 اینچ) برای جلوگیری از آسیب ناشی از خم شدن بیش از حد.
رابط: برنجی با روکش طلا یا کانکتور ClickLoc مس بریلیومی با روکش طلا، مقاوم در برابر خوردگی و محکم با انگشت.
ویژگی های محصول
اندازه گیری دقیق: Bently Nevada 330104-10-19-10-02-00 با خطی بودن و حساسیت بالا، اندازه گیری دقیق جابجایی ها و ارتعاشات اجزای تجهیزات را امکان پذیر می کند و داده های قابل اعتمادی را برای ارزیابی شرایط عملیاتی تجهیزات ارائه می دهد.
انعطاف پذیری محیطی: Bently Nevada 330104-10-19-10-02-00 استفاده کنید، نوک کاوشگر از PPS مقاوم در برابر سایش و مقاوم در برابر مواد شیمیایی ساخته شده است، در حالی که بدنه فولادی ضد زنگ مقاوم در برابر ضربه و خوردگی است و عملکرد پایدار را در محیط های صنعتی خشن تضمین می کند.
اتصال قابل اعتماد: Bently Nevada 330104-10-19-10-02-00 از کانکتور میکرو کواکسیال Click Loc استفاده می کند، اتصال ایمن را فراهم می کند و به طور موثر مشکلاتی مانند شل بودن و تماس ضعیف را در هنگام انتقال سیگنال کاهش می دهد.
برنامه های کاربردی
صنعت برق: Bently Nevada 330104-10-19-10-02-00 در تجهیزاتی مانند توربین های بخار و ژنراتورها استفاده می شود، ارتعاش شعاعی و جابجایی محوری شفت ها را برای اطمینان از عملکرد پایدار تجهیزات قدرت نظارت می کند.
صنعت پتروشیمی: Bently Nevada 330104-10-19-10-02-00 برای تجهیزاتی مانند کمپرسورها و پمپ ها مناسب است، لرزش را در زمان واقعی برای شناسایی سریع خرابی های احتمالی تجهیزات نظارت می کند.
توجه داشته باشید
نصب و نگهداری:
اتصال دهنده ها: از کانکتورهای ClickLoc استفاده کنید، با انگشت سفت کنید (گشتاور نباید از 0.565 N·m تجاوز کند). گزینه DD=02 شامل محافظ اتصال نیست. افزودن محافظ برای محیط های خشن توصیه می شود.
مدیریت کابل: حداقل شعاع خمش 25.4 میلی متر. از خم شدن تیز خودداری کنید برای سیم کشی میدانی، از یک کابل سه هسته ای محافظ سه هادی (0.2-1.5 میلی متر مربع) با حداکثر طول 305 متر استفاده کنید.
تنظیم شکاف: فاصله ارتعاشی شعاعی توصیه شده 9- Vdc (تقریباً 1.27 میلی متر) است تا اطمینان حاصل شود که در محدوده خطی قرار دارد.
