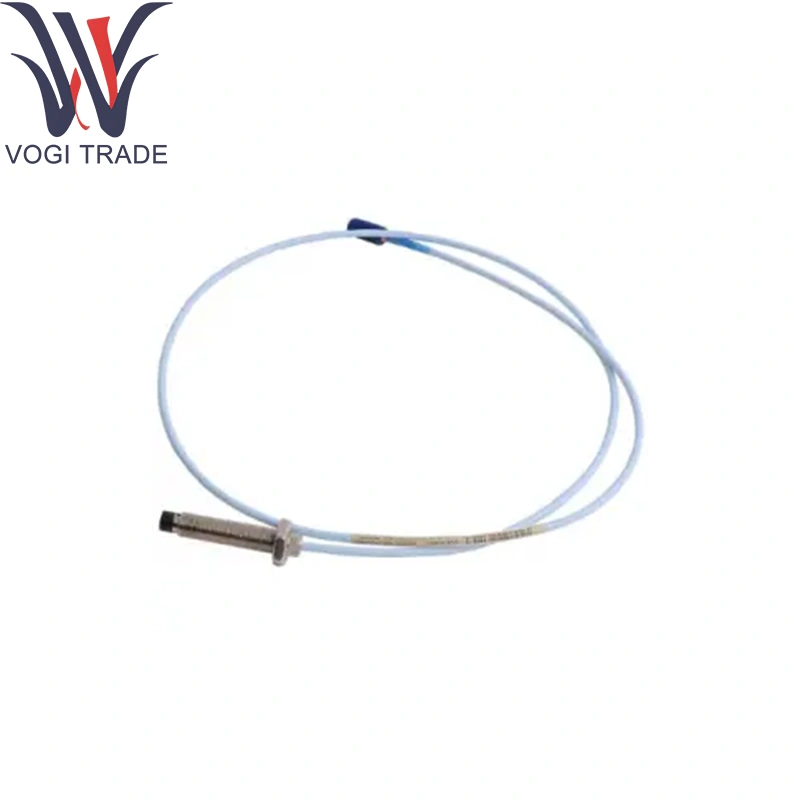

برند: بنگل نواداتوضیحات: 330103-03-10-10-02-00شرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنبه طور کلی نوادا 330103-03-10-10-02-00 برای اندازه گیری با وفاداری بالا ، بدون تماس از ترخیص و لرزش شافت در محیط های جمع و جور یا تمیز که در آن کابل زرهی مورد نیاز نیست ، طراحی شده است.
| ساخت |
بنگل نوادا |
| شماره مدل |
330103-03-10-10-02-00 |
| شماره سفارش |
330103-03-10-10-02-00 |
| کاتالوگ |
3300 XL |
| شرح |
کاوشگرهای مجاورت بدون زره |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
1 متر |
| وزن |
0.15 کیلوگرم |
اطلاعات سفارش
3300 XL 8 میلی متر پروب های مجاورت ، متریک
330103 3300 xl 8 mm probe ، m10 x 1 thread ، بدون زره (2)
330104 3300 XL پروب 8 میلی متر ، نخ M10 X 1 ، با زره (2)
شماره شماره aa-bb-cc-dd-ee
پاسخ: گزینه طول نامشخص
سفارش در افزایش 10 میلی متر
تنظیمات طول:
حداکثر طول ناموفق: 230 میلی متر
حداقل طول نامگذاری نشده: 0 میلی متر
مثال: 0 6 = 60 میلی متر
ب: گزینه طول مورد کلی
سفارش در افزایش 10 میلی متر
تنظیمات موضوع متریک:
حداکثر طول مورد: 250 میلی متر
حداقل طول مورد: 20 میلی متر
مثال: 0 6 = 60 میلی متر
ج: گزینه طول کل
05 0.5 متر (1.6 فوت)
10 1.0 متر (3.3 فوت)
15 1.5 متر (4.9 فوت)
20 2.0 متر (6.6 فوت)
50 5.0 متر (16.4 فوت)
90 9.0 متر (29.5 فوت)
D: گزینه اتصال و کابل از نوع
01 کانکتور کواکسیال مینیاتور با محافظ اتصال ، کابل استاندارد
02 کانکتور کیکلک مینیاتوری ، کابل استاندارد
11 کانکتور کواکسیال مینیاتوری با محافظ اتصال ، کابل Fluidloc
12 کانکتور کیکلک کواکسیال مینیاتوری ، کابل Fluidloc
ه: گزینه تأیید آژانس
00 لازم نیست
05 CSA ، ATEX ، مصوبات IECEX
پارامترهای فنی
دامنه خطی: 1.0 میلی متر (40mils) در مقیاس کامل برای Nevada 330103-03-10-02-00
حساسیت: 50mV/میکرومتر (125mV/MIL) 5 ± 5 ٪ در تحریک -23VDC در Banly Nevada 330103-03-10-02-00
دهانه خروجی: -2V تا -12VDC بیش از محدوده خطی
خطی: 1 ± از مقیاس کامل
پاسخ فرکانس: DC به 10kHz (-3DB)
دمای کار: -35 درجه سانتیگراد تا +125 درجه سانتیگراد (پروب) ؛ -20 درجه سانتیگراد تا +80 درجه سانتیگراد (کابل)
مهر و موم زیست محیطی: IP65 هنگام جفت شدن
امتیاز فشار: برای کاربردهای تحت فشار به غده فله یا ترموول نیاز دارد
تابع محصول
به طور کلی نوادا 330103-03-10-10-02-00 تغییرات شکاف هوا را بین نوک پروب و شافت چرخان به ولتاژ AC متناسب با جابجایی تبدیل می کند. سیگنال کم نویز و مقاومت در برابر امپدانس از طریق Bantly Nevada 330103-03-10-10-02-00 به ماژول های Proximitor® برای خطی سازی و تجزیه و تحلیل زمان واقعی منتقل می شود.
مناطق کاربردی
توربین های بخار و گازی: تشخیص یاتاقان و تشخیص مالش با استفاده از Banly Nevada 330103-03-10-10-02-00 در تنظیمات کنترل کابینت
کمپرسورها و پمپ ها: بازخورد موقعیت شفت برای کنترل افزایش
موتورها و ژنراتورها: ترخیص کالا از گمرک و عدم تعادل انتهایی
بسته های SKID OEM: سیم کشی داخلی در اسکیت های دارای بنگل نوادا 330103-03-10-10-02-00
تسهیلات تحقیق و توسعه و آزمایش: قرار دادن پروب انعطاف پذیر برای مطالعات با Banly Nevada 330103-03-10-02-00
