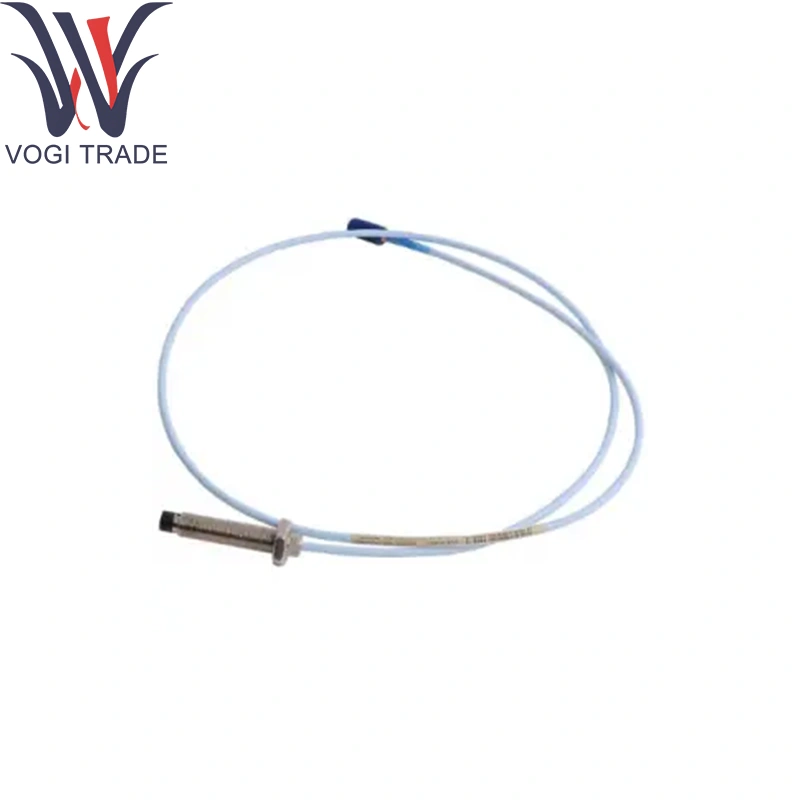

Banly Nevada 330103-00-04-10-02-00

اطلاعات سفارش

3300 XL 8 میلی متر پروب های مجاورت ، متریک

330103 3300 xl 8 mm probe ، m10 x 1 thread ، بدون زره (2)

330104 3300 XL پروب 8 میلی متر ، نخ M10 X 1 ، با زره (2)

شماره شماره aa-bb-cc-dd-ee

پاسخ: گزینه طول نامشخص

سفارش در افزایش 10 میلی متر

تنظیمات طول:

حداکثر طول ناموفق: 230 میلی متر

حداقل طول نامگذاری نشده: 0 میلی متر

مثال: 0 6 = 60 میلی متر

ب: گزینه طول مورد کلی

سفارش در افزایش 10 میلی متر

تنظیمات موضوع متریک:

حداکثر طول مورد: 250 میلی متر

حداقل طول مورد: 20 میلی متر

مثال: 0 6 = 60 میلی متر

ج: گزینه طول کل

05 0.5 متر (1.6 فوت)

10 1.0 متر (3.3 فوت)

15 1.5 متر (4.9 فوت)

20 2.0 متر (6.6 فوت)

50 5.0 متر (16.4 فوت)

90 9.0 متر (29.5 فوت)

D: گزینه اتصال و کابل از نوع

01 کانکتور کواکسیال مینیاتور با محافظ اتصال ، کابل استاندارد

02 کانکتور کیکلک مینیاتوری ، کابل استاندارد

11 کانکتور کواکسیال مینیاتوری با محافظ اتصال ، کابل Fluidloc

12 کانکتور کیکلک کواکسیال مینیاتوری ، کابل Fluidloc

ه: گزینه تأیید آژانس

00 لازم نیست

05 CSA ، ATEX ، مصوبات IECEX

پارامترهای فنی

دامنه خطی: 2 میلی متر (80mils) در مقیاس کامل برای Bantly Nevada 330103-00-04-10-02-00

حساسیت: 200MV/MIL (7.87mV/میکرومتر) 5 ± 5 ٪ در تحریک -23VDC در Banly Nevada 330103-04-10-02-00

دهانه خروجی: -2V تا -18VDC بیش از محدوده خطی

خطی: 1 ± از مقیاس کامل

پاسخ فرکانس: DC به 10kHz (-3DB)

دمای کار: -35 درجه سانتیگراد تا +125 درجه سانتیگراد (پروب) ؛ -20 درجه سانتیگراد تا +80 درجه سانتیگراد (کابل)

مهر و موم زیست محیطی: IP65 هنگام جفت شدن به کانکتور

امتیاز فشار: برای کاربردهای تحت فشار از Bulkhead یا Thermowell استفاده کنید

تابع محصول

به طور کلی نوادا 330103-00-04-10-02-00 تغییرات در شکاف هوا بین نوک پروب و شافت چرخان را به ولتاژ AC متناسب تبدیل می کند. کابل غیرمجاز ، امپدانس ، وفاداری سیگنال را بیش از 5 متر از طریق Banly Nevada 330103-00-04-10-02-00 حفظ می کند و خروجی را به ماژول های Proximitor® برای خطی سازی و تجزیه و تحلیل زمان واقعی ارائه می دهد.

مناطق کاربردی

توربین های بخار و گازی: دارای ترخیص کالا از گمرک و تشخیص مالش با استفاده از Banly Nevada 330103-04-10-02-00 در کابینت های کنترل

کمپرسورها و پمپ های گریز از مرکز: بازخورد موقعیت شفت برای کنترل افزایش

موتورها و ژنراتورهای صنعتی: عدم تعادل و نظارت بر سوء استفاده

نیمکت های تحقیق و توسعه و آزمایش: مهار پروب انعطاف پذیر برای مطالعات آزمایشگاهی

بسته های SKID OEM: سیم کشی کارخانه در اسکیت های دارای بنگل نوادا 330103-00-04-10-02-00
