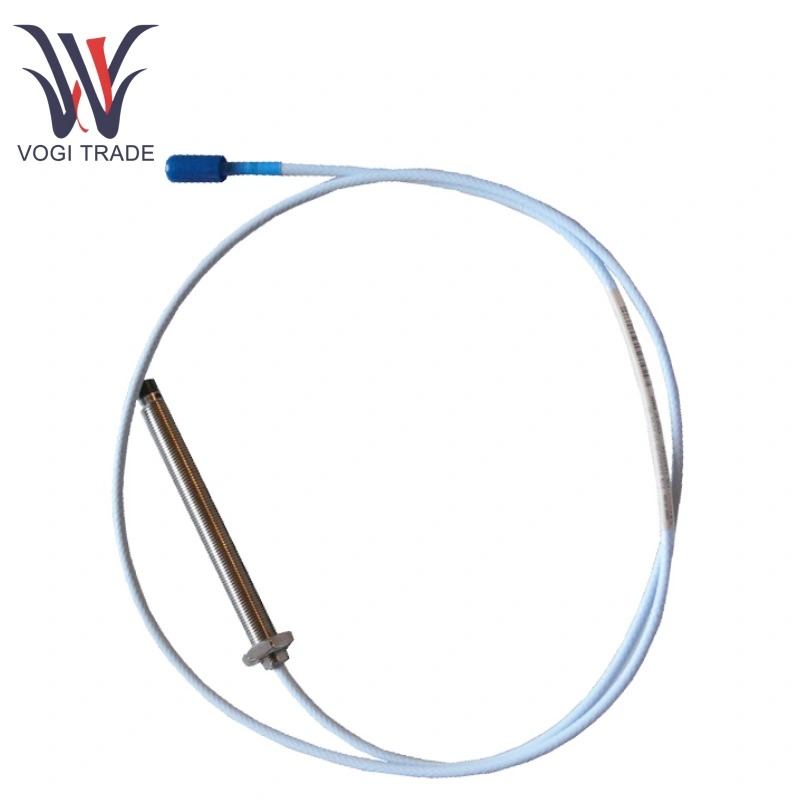

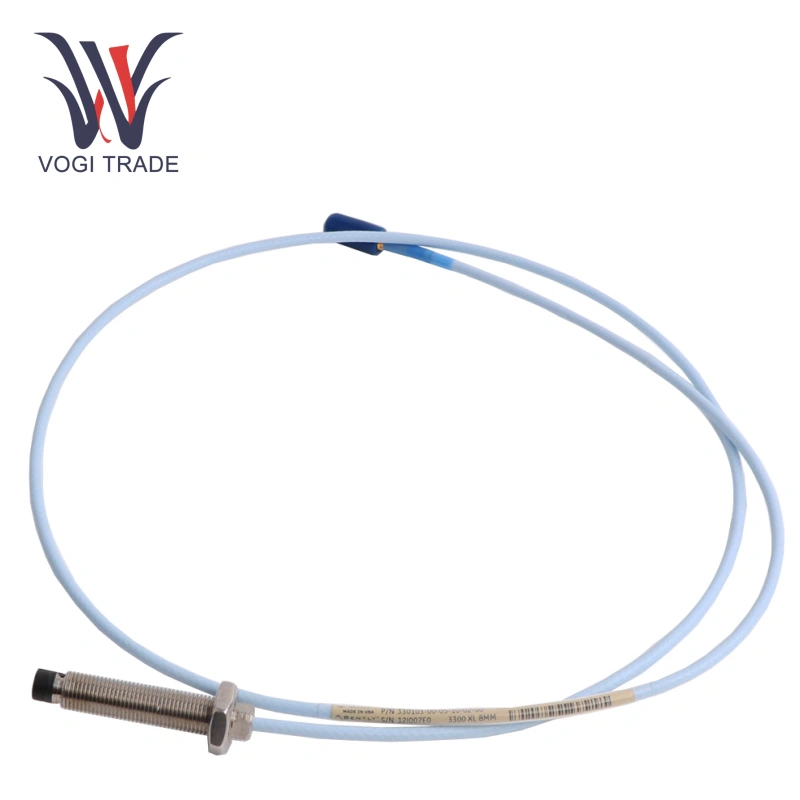

برند: بنگل نواداتوضیحات: کاوشگرهای مجاورتشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنBanly Nevada 330103-00-03-90-12-CN یک موضوع متریک M10x1 Type 3300 XL 8 Mm Probe ، بدون زره پوش ، برای اندازه گیری موقعیت استاتیک و مقادیر لرزش پویا در سطوح رسانا است. برای اندازه گیری ارتعاش و موقعیت در ماشین آلات بلبرینگ فیلم سیال مناسب است.
| ساخت |
بنگل نوادا |
| شماره مدل |
330103-00-03-90-12-CN |
| شماره سفارش |
330103-00-03-90-12-CN |
| کاتالوگ |
3300xl |
| کشور مبداء |
آمریکا |
| کد HS |
9031900090 |
| بعد |
18*18*6cm |
| ابعاد بسته بندی |
20*20*7cm |
| وزن |
1.0 کیلوگرم |
خصوصیات مکانیکی:
نوع موضوع: متریک M10x1.
طول بدن: 30 میلی متر (BB = 03) ، قسمت غیرقابل خواندن: 0mm (AA = 00).
طول کل: 9.0m (CC = 90). کابل Fluidloc (DD = 12) ، حداکثر OD 3.94 میلی متر (7.67 میلی متر هنگام زره پوش).
ماده نوک پروب: پلی فنیلن سولفید (PPS) ، دوام بالایی را فراهم می کند.
کانکتور: کانکتور ClickLoc با روکش طلا برای مقاومت در برابر خوردگی و نصب آسان.
مشخصات الکتریکی و محیطی
مقاومت و خازن: مقاومت DC پروب به طول بستگی دارد. CC = 90 مطابق با RPROBE ≈ 9.87 ± 0.50 Ω (بر اساس طول 9 متر) است.
دامنه دما:
دمای عملکرد پروب استاندارد: -52 درجه سانتیگراد تا +177 درجه سانتیگراد.
توجه: دمای زیر -34 درجه سانتیگراد ممکن است باعث خرابی مهر و موم شود.
دامنه و دقت خطی: دامنه خطی 2 میلی متر (80 میلی متر) ، فاکتور مقیاس افزایشی (ISF) 7.87 V/mm ± 5 ٪ (سیستم 5 متر) ، به جز CC = 90 ، جایی که ISF برای یک سیستم 9 متری 6.5 ± است. انحراف DSL (DSL) کمتر از 0.038 میلی متر پوند است.
پاسخ فرکانس: 0-10 کیلوهرتز (+0 ، -3 dB) ، از سیم کشی میدان تا 305 متر پشتیبانی می کند.
Pویژگی های RODUCT
تشخیص با دقت بالا: بنگل نوادا 330103-03-03-90-12-CN UESD یک محدوده سنجش 8 میلی متر ، تشخیص دقیق اشیاء هدف را تضمین می کند و از اندازه گیری های دقیق اطمینان می دهد.
دوام: بنگل نوادا 330103-03-03-90-12-CN مسکن استیل ضد زنگ UESD و نوک پروب مخصوص طراحی شده از عملکرد پایدار طولانی مدت در محیط های سخت اطمینان حاصل می کند.
اتصال قابل اعتماد: Banly Nevada 330103-03-03-90-12-CN دارای میکرو Coaxial Click Loc Connector یک اتصال ایمن و آسان برای استفاده است و فقط به گشتاور محکم انگشت نیاز دارد.
سازگاری با محیط زیست گسترده: به طور کلی نوادا 330103-00-03-90-12-CN می تواند در دماهای مختلف از -51 درجه سانتیگراد تا +177 درجه سانتیگراد عمل کند.
برنامه
به طور کلی نوادا 330103-00-03-90-12-CN می تواند در نظارت بر ماشین آلات چرخان ، اتوماسیون صنعتی و صنایع انرژی استفاده شود.
نصب و سازگاری
نیازهای نصب Nevada 330103-00-03-90-12-CN مورد نیاز: حداقل قطر شافت 76.2 میلی متر (3 اینچ) برای حفظ فاکتور مقیاس توصیه می شود. فاصله نوک کاوشگر باید حداقل 38 میلی متر باشد تا متقاطع کاهش یابد.
قابل تعویض: سازگار با تمام اجزای 3300 XL (پروب ، کابل های پسوند ، سنسورهای پروکسیمیتور) ، و همچنین از قابلیت تعویض با سری غیر XL 3300 پشتیبانی می کند.
الزامات لوازم جانبی: برای طرح های غیر زرهی (330103) ، یک براکت نصب شده باید به طور جداگانه سفارش داده شود (به عنوان مثال ، 137492-04 برای موضوع M10x1).
هشدار: پروب ها تحت فشار قرار نمی گیرند. خطر نشت مسئولیت مشتری است.
