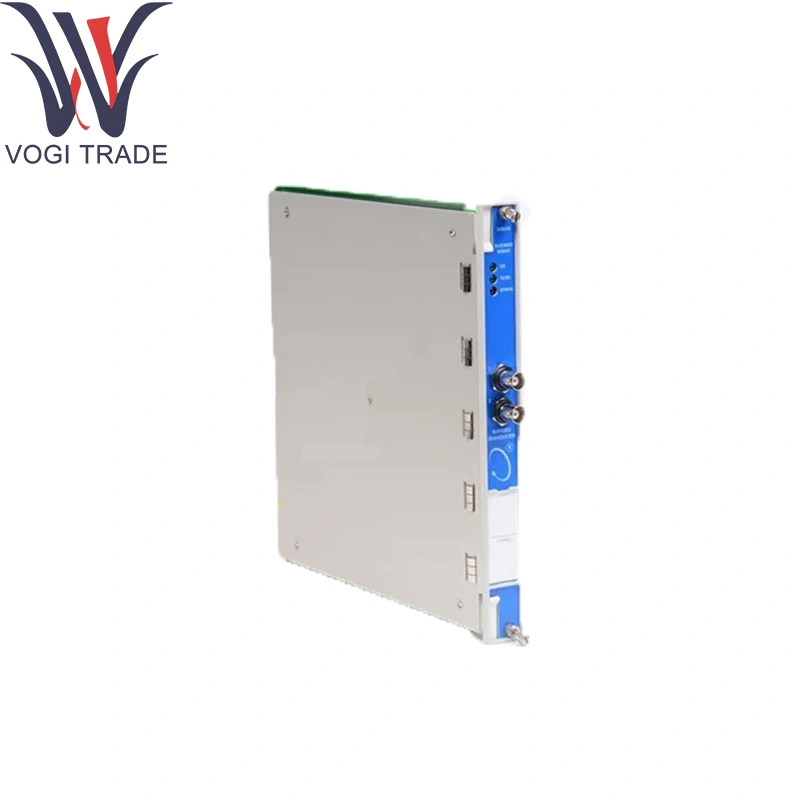

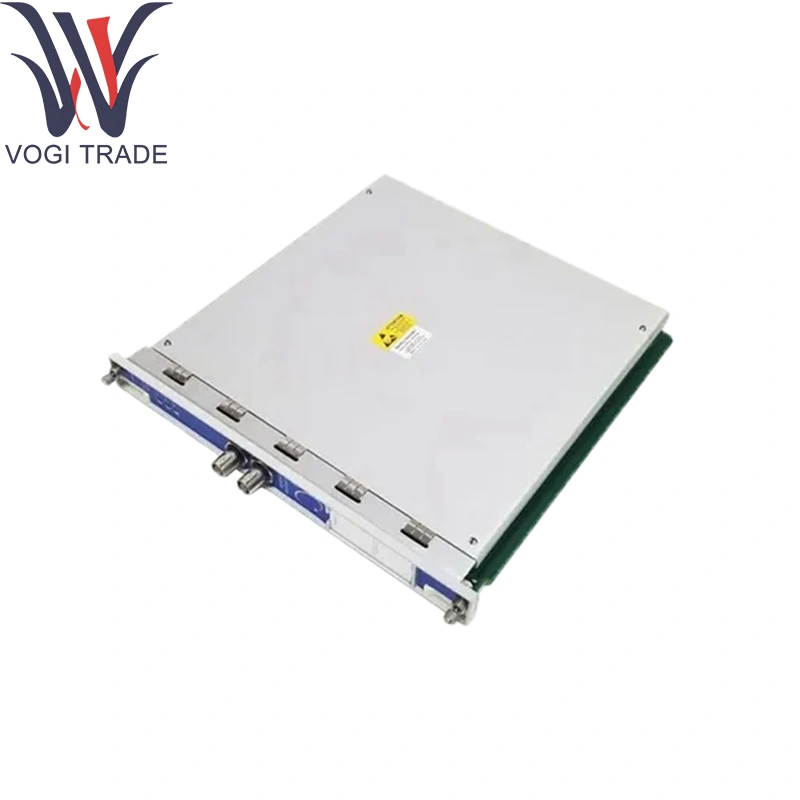

به طور کلی نوادا 286566-01

پارامترهای فنی

ورودی ها:

کانال های سرعت 2 × مجاورت (آنالوگ 0-50VP-P) سازگار با نوادا 286566-01

2 × رمزگذار یا کانال های فازور کلید (TTL/CMOS)

دامنه سرعت: 0.1Hz تا 20kHz برای Bantly Nevada 286566-01

نقاط تعیین شده:

دو آستانه بیش از حد مستقل در هر کانال ، 0-120 ٪ از سرعت اسمی

قابل برنامه ریزی از طریق کنترلر قفسه یا رابط صفحه جلو

زمان پاسخ: <1ms از گذرگاه آستانه به خروجی سفر در نوادا 286566-01

خروجی های سفر:

مخاطبین رله 2 × FORMC در هر کانال

رله 1 × مشترک سفر

انزوا: کانال 1 کیلو ولت به شاسی

مصرف برق: 24VDC (18-32VDC) ، ≤3W

محیطی:

دمای کار: 0 درجه سانتیگراد تا +70 درجه سانتیگراد

دمای ذخیره: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

رطوبت: حداکثر 95 ٪ RH ، غیر مجلل

تابع محصول

نظارت با سرعت بالا: به طور مداوم سرعت شافت را از طریق پروب های مجاورت یا رمزگذارها با استفاده از نوادا 286566-01 اندازه گیری می کند.

منطق سفر سخت افزاری: سرعت اندازه گیری شده را در برابر دو آستانه مستقل مقایسه می کند و خروجی های رله سخت را برای خاموش کردن توربین فوری فعال می کند.

افزونگی و رأی گیری: تنظیمات رأی دوتایی دوگانه یا دو کانال اختیاری با Banly Nevada 286566-01 محافظت از عدم امنیت را فراهم می کند.

مناطق کاربردی

توربین های بخار و گازی: محافظت از بیش از حد اولیه از طریق Banly Nevada 286566-01 برای جلوگیری از ترکیدن روتور.

کمپرسورها و پمپ ها: ماشین آلات پر سرعت که نیاز به خاموش کردن فوری دارند.

ژنراتورها و ژنراتورهای توربو: محافظت در برابر بیش از حد کنترل نشده.

تست های دریایی و هوافضا ایستاده است: تشخیص بحرانی بیش از حد برای ایمنی.
