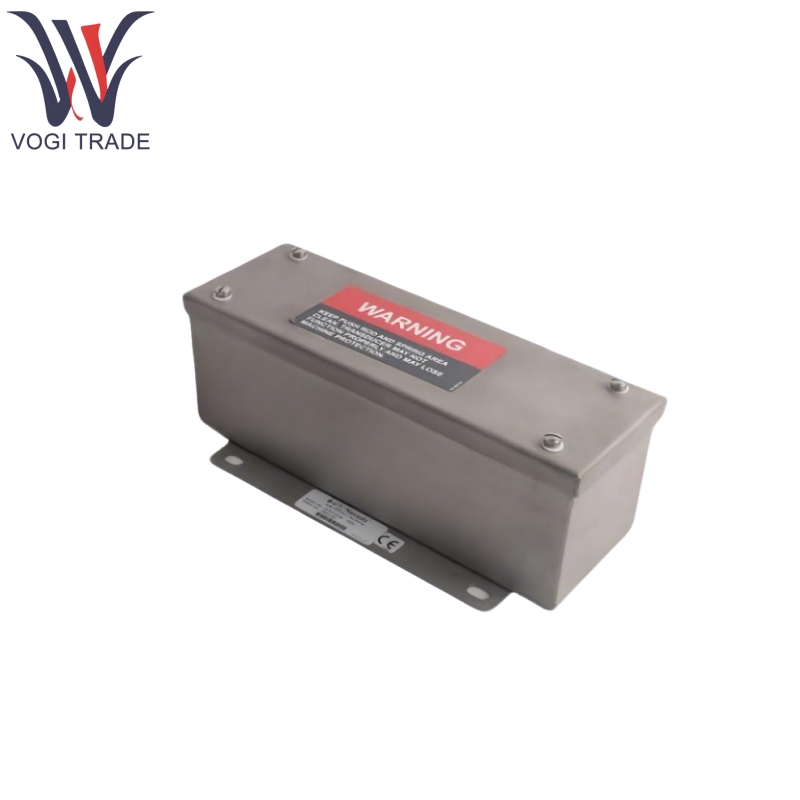

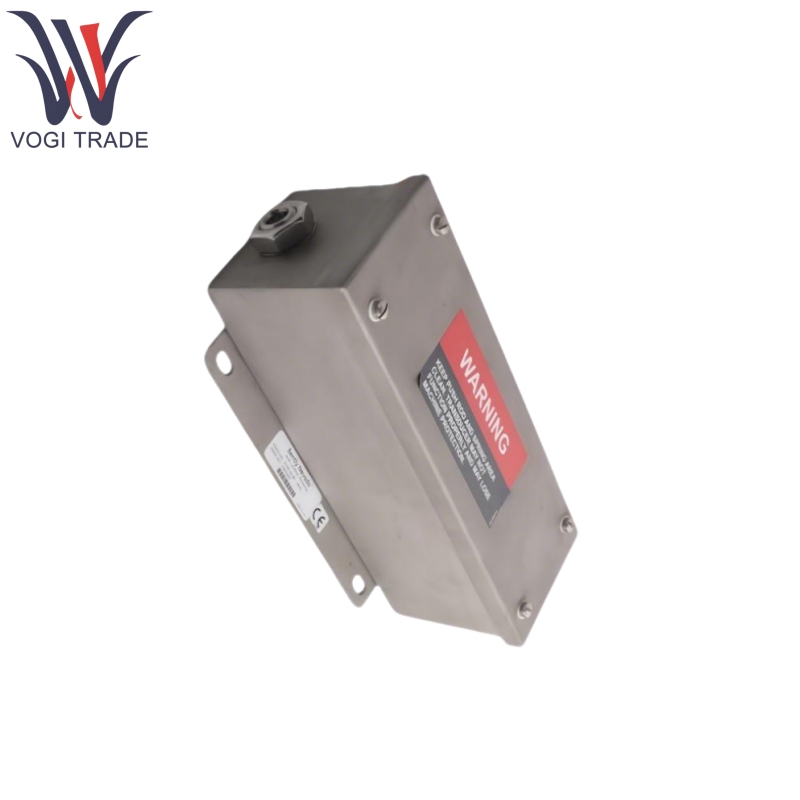

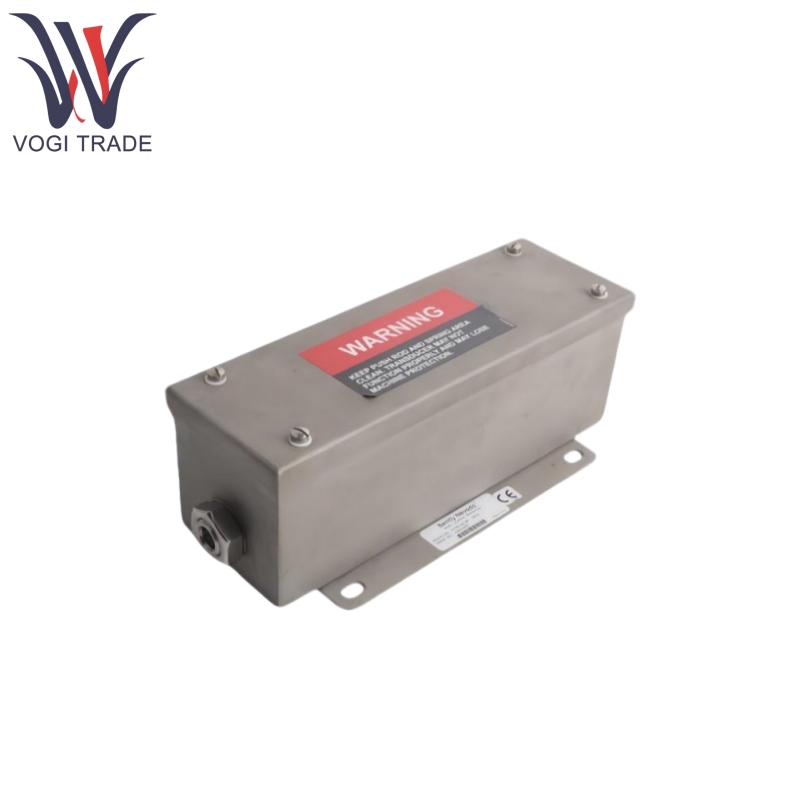

به طور کلی نوادا 24765-02-01

ویژگی های محصول

عملکرد هسته اصلی Nevada 24765-02-01 نظارت بر میزان انبساط حرارتی پوشش توربین به دلیل تغییرات دما در هنگام راه اندازی و کار ، شامل موارد زیر است:

اندازه گیری جابجایی گسترش حرارتی پوشش نسبت به پایه.

نظارت بر موقعیت پای کشویی پوشش با استفاده از پیکربندی سنسور دوگانه برای جلوگیری از تغییر شکل پوشش یا آسیب به دستگاه به دلیل ضرب و شتم یک پا.

کمک به تعیین اینکه آیا میزان انبساط حرارتی پوسته و روتور برای جلوگیری از اصطکاک بین قطعات چرخان و ثابت به دلیل اختلافات گسترش مطابقت دارند.

به طور کلی نوادا 24765-02-01 مبتنی بر اصل ترانسفورماتور متغیر متغیر (LVDT) است و به یک محفظه محافظ ضد آب برای سناریوهای نظارت بر شرایط توربین صنعتی مجهز شده است.

توابع محصول

1. به طور کلی نوادا 24765-02-01 مبتنی بر فناوری LVDT است که جابجایی مکانیکی یک میله را به یک سیگنال الکتریکی برای اندازه گیری بسیار دقیق گسترش حرارتی مسکن تبدیل می کند.

2. این محفظه از فولاد ضد زنگ مغناطیسی 400 سری ، NEMA 3 (ضد گرد و غبار و پاشش) ساخته شده است ، این سیم پیچ از رزین اپوکسی شیشه ای لمینت برای ثبات محیط زیست ساخته شده است ، و سرب 25 سیم مس چند رشته ای ، عایق تفلون و 31 سانتی متر (12 اینچ) به طول برای پذیرش الزامات سیم کشی صنعت است.

3. خطی بالا (0.5 ± از مقیاس کامل) دقت اندازه گیری را تضمین می کند. ثبات قوی (0.125 ٪ از مقیاس کامل) با رانش کم برای استفاده طولانی مدت. به طور کلی نوادا 24765-02-01 دما با ضریب دمای پایین فاکتور تناسب (0.07 ٪ در درجه سانتیگراد) جبران می شود تا با طیف گسترده ای از محیط کار دما سازگار شود.

4. به طور کلی نوادا 24765-02-01 از پیکربندی سنسور دوگانه پشتیبانی می کند ، می تواند با مانیتور ، ضرب و شتم پای کشویی پوسته و سایر زنگ های تحریک کننده حالت غیر طبیعی مرتبط باشد.

برنامه های کاربردی محصول

به طور کلی نوادا 24765-02-01 عمدتاً برای نظارت بر وضعیت توربین های در مقیاس بزرگ (به عنوان مثال توربین بخار ، توربین گازی) اعمال می شود و سناریوهای خاص شامل موارد زیر است:

مرحله راه اندازی توربین: نظارت بر اینکه آیا میزان انبساط حرارتی پوشش و روتور برای جلوگیری از اصطکاک اجزای سازگار است.

مرحله بهره برداری: نظارت بر زمان واقعی از گسترش حرارتی پوشش برای اطمینان از عملکرد تجهیزات در محدوده ایمن.

اخطار عدم موفقیت: نظارت بر وضعیت پای کشویی از طریق پیکربندی سنسور دوگانه برای جلوگیری از تغییر شکل پوشش یا آسیب به دستگاه به دلیل ضربات.

پارامتر محصول

قدرت ورودی +24 VDC ، حداقل 30 میلی آمپر

فاکتور مقیاس 0.404 V/mm (10.25 V/in)

محدوده خطی 25.4 میلی متر (1.00 in در) -3 dB فرکانس 15 هرتز

امپدانس خروجی 7 kΩ اسمی (همه مدل ها)

حداقل مقاومت بار 100 کیلو

Ripple Output <1 ٪ مقیاس کامل

خطی ± 0.5 strame کامل

پایداری 0.125 ٪ در مقیاس کامل

ضریب دمای فاکتور مقیاس 0.07 ٪/درجه سانتیگراد (0.04 ٪ در درجه فارنهایت)

دمای کار -18 درجه سانتیگراد تا +71 درجه سانتیگراد (0 درجه فارنهایت تا +160 درجه فارنهایت)

دمای ذخیره سازی -54 درجه سانتیگراد تا 93 درجه سانتیگراد (-65 درجه فارنهایت تا +200 درجه فارنهایت)

مقاومت در برابر شوک 250 گرم برای 11 میلی ثانیه

مقاومت در برابر لرزش 10 گرم @ 0 تا 2 کیلوهرتز
